Платформы для размещения технологического оборудования

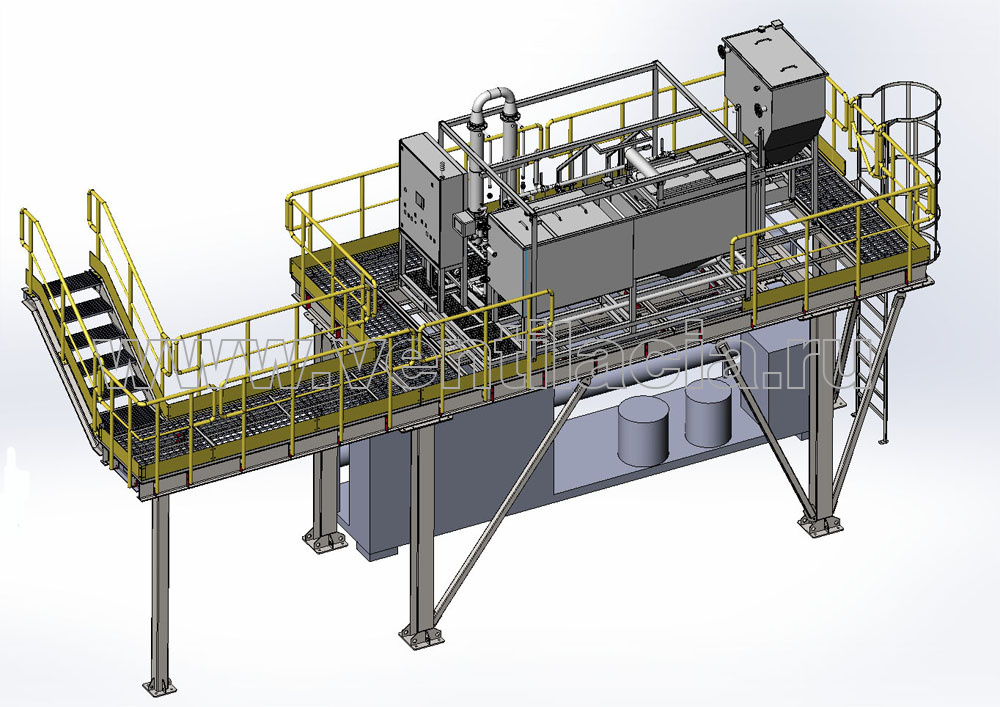

На этих фотографиях представлен выполненный проект платформы рассчитанный для размещения технологического оборудования в цеху окраски автомобильного завода. На платформе и под ней было установлено оборудование очистки и подготовки воды для окрасочных линий. Проект выполнен в 2020 году.
Платформа представляет полностью разборную конструкцию на болтовых соединениях, сборка проходила в ночные смены без остановки производства.
Платформа выполнена из черного металла с последующей окраской 2-х компонентной краской.

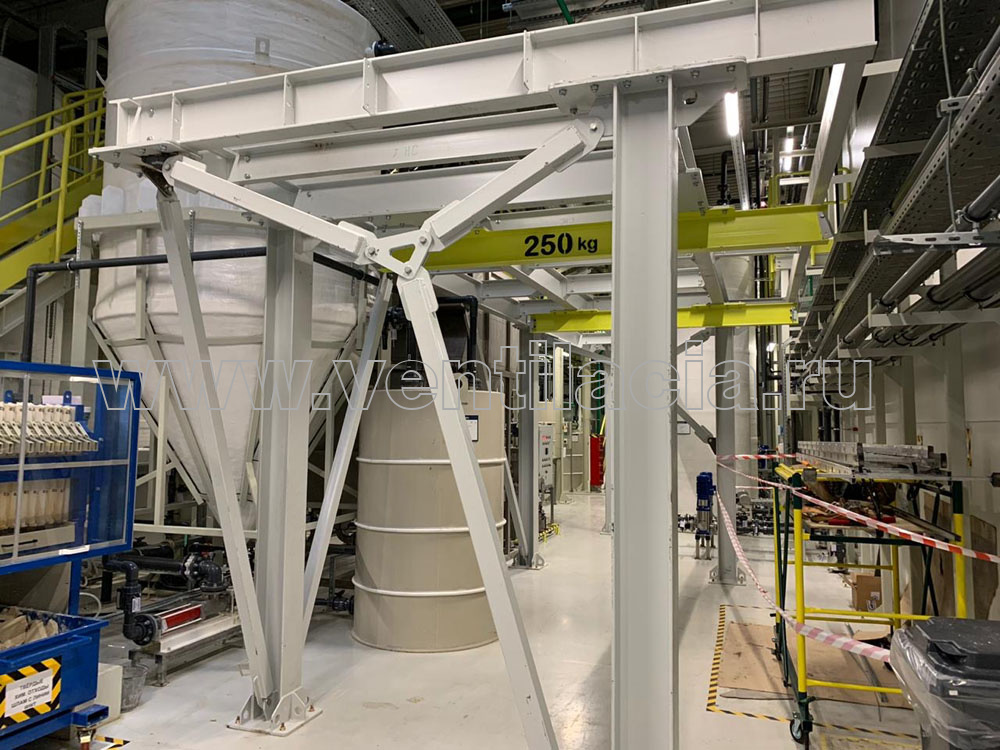

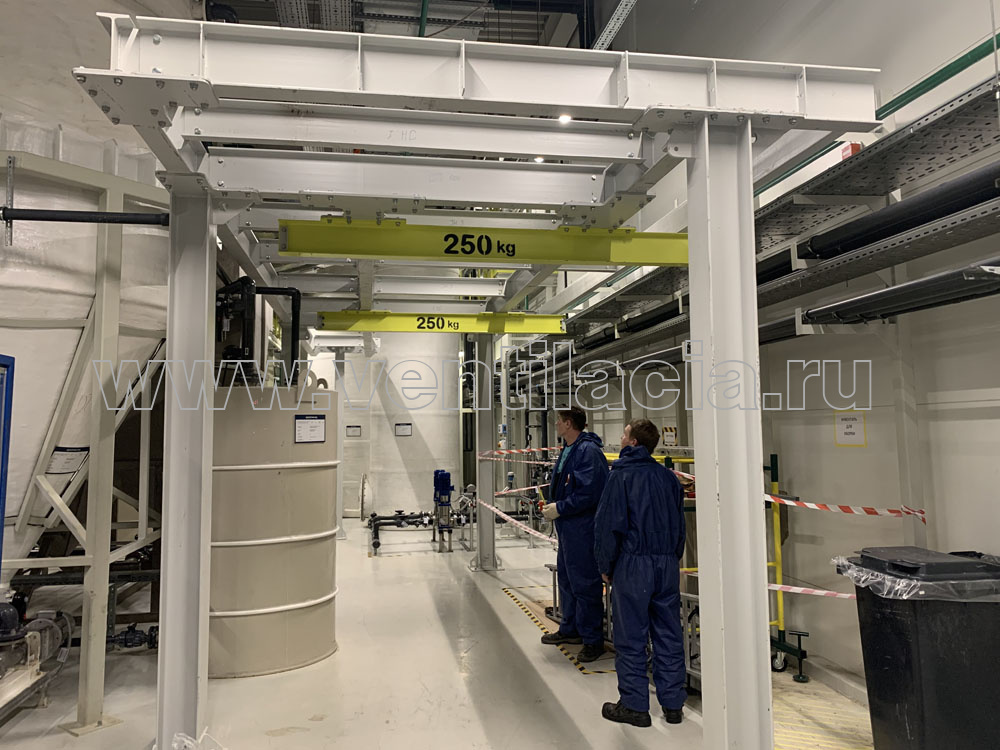

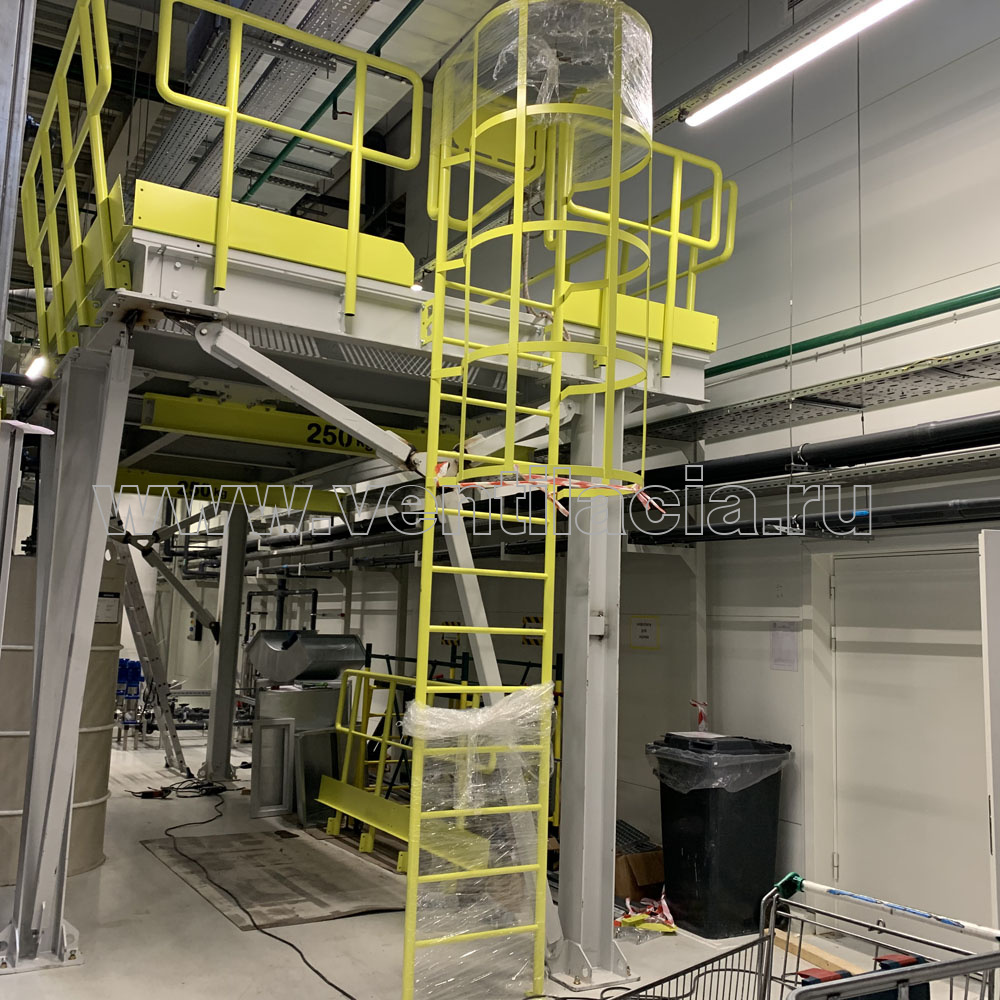

Платформа имеет: два встроенных монорельса, до 250 кг каждый, для загрузки-выгрузки фильтровальных элементов; две лестницы; 50% пола выполнено из оцинкованного пресс-настила; светодиодное освещение нижней зоны; ограждения с фут-бортом.
Платформа представляет полностью разборную конструкцию на болтовых соединениях, сборка проходила в ночные смены без остановки производства.
Платформа выполнена из черного металла с последующей окраской 2-х компонентной краской.
Платформа имеет: два встроенных монорельса, до 250 кг каждый, для загрузки-выгрузки фильтровальных элементов; две лестницы; 50% пола выполнено из оцинкованного пресс-настила; светодиодное освещение нижней зоны; ограждения с фут-бортом.
Описание
Проводилось математическое моделирование на статические и динамические нагрузки. Перед поставкой и монтажом на заводе Заказчика проводилась контрольная сборка в сборочном цехе НПО ПМП Вентиляция.
Характеристики:
Все платформы конструируются под конкретные технические требования Заказчика. Ниже представлено еще несколько выполненных проектов в 2019 году.

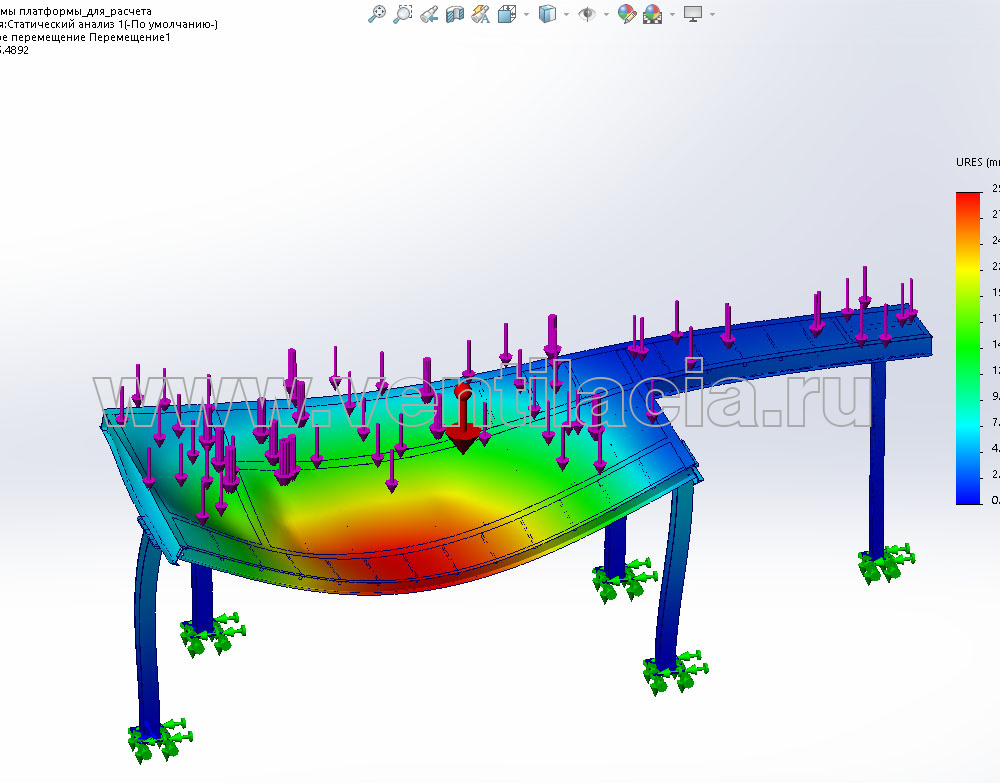

![Эпюра статических нагрузок платформы под оборудование]( "Эпюра статических нагрузок платформы под оборудование")

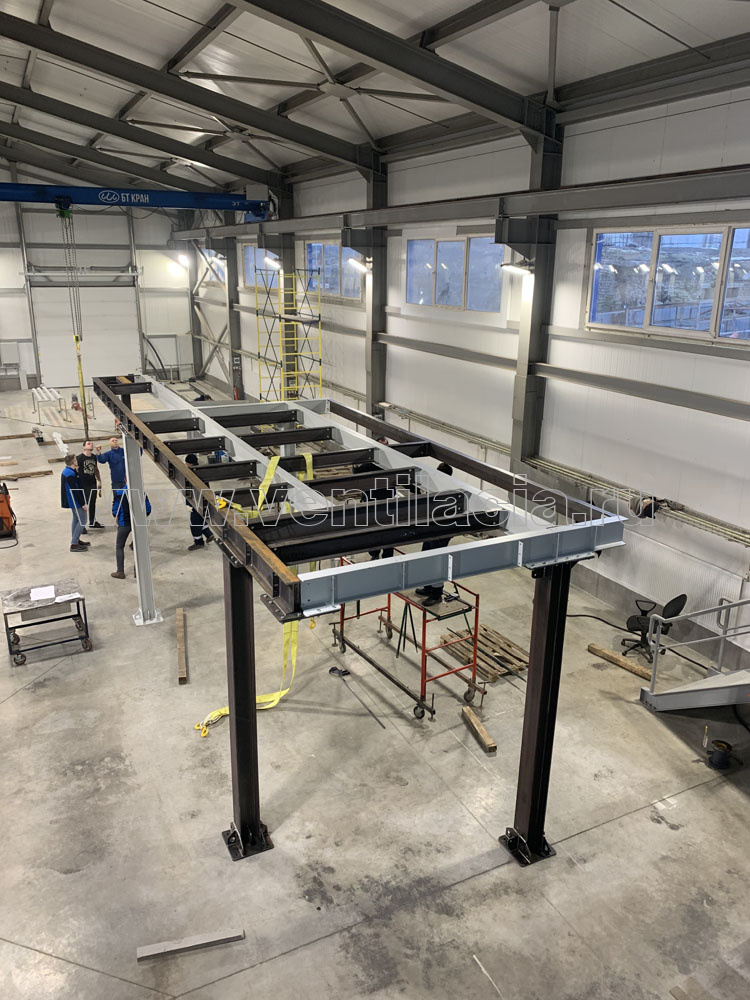

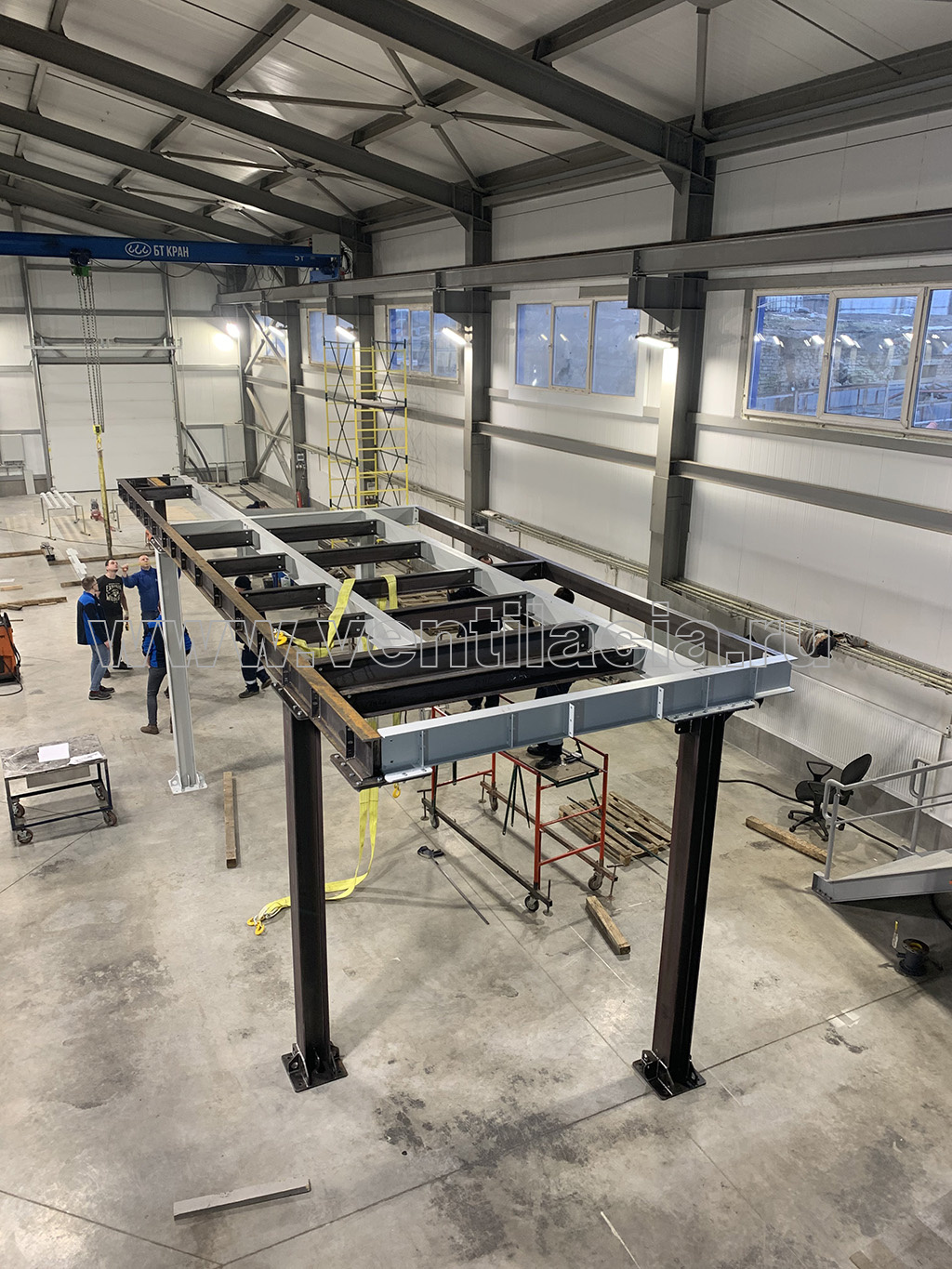

![Контрольная сборка платформы в сборочном цехе]( "Контрольная сборка платформы в сборочном цехе")
![Монтажные работы на территории Заказчика. Установлена несущая рама платформы]( "Монтажные работы на территории Заказчика. Установлена несущая рама платформы")

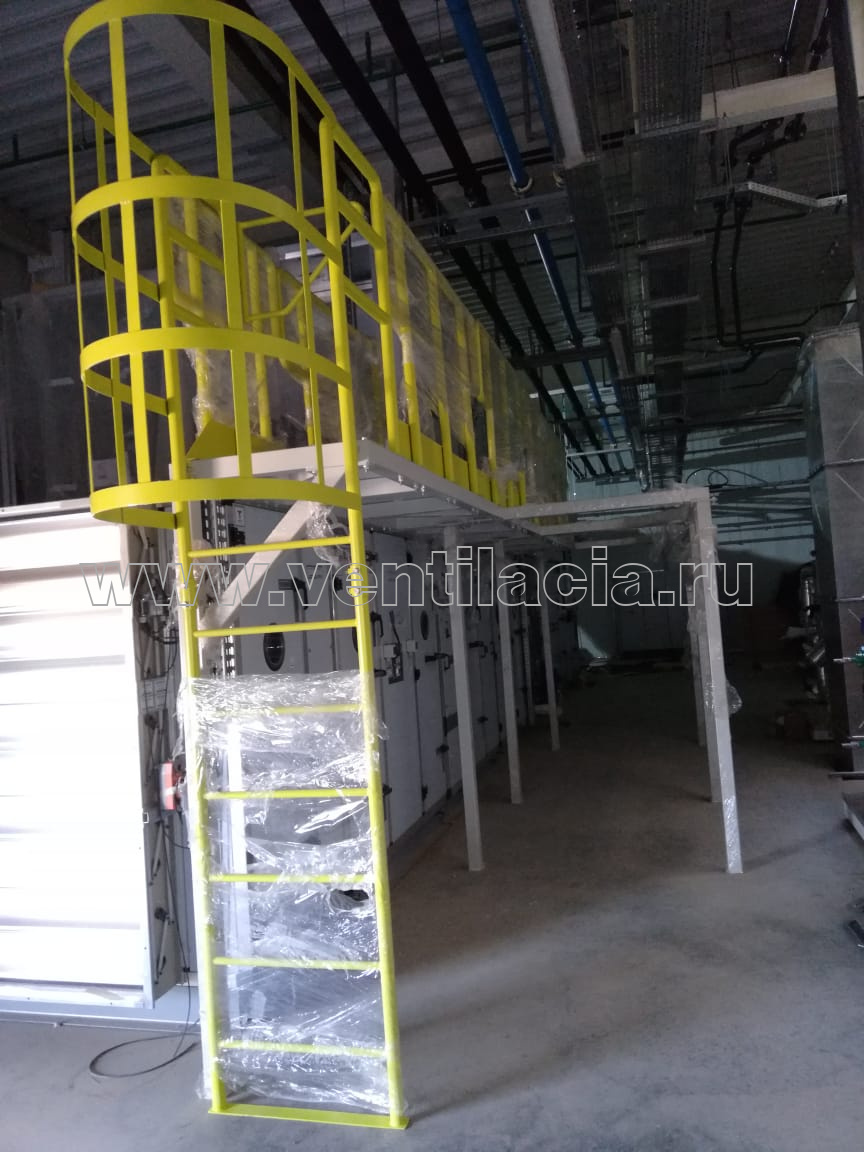

![Платформа для обслуживающего персонала промышленной вентиляционной системы.]( "Платформа для обслуживающего персонала промышленной вентиляционной системы.")

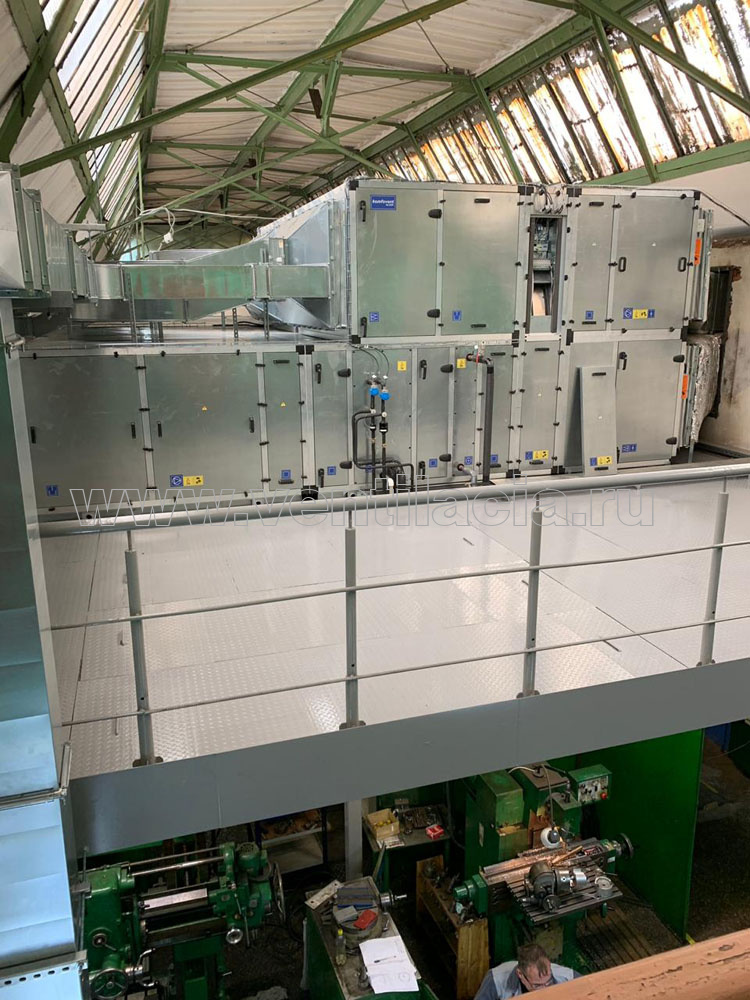

![Платформа для размещения технологического вентиляционного оборудования над рабочей зоной цеха]( "Платформа для размещения технологического вентиляционного оборудования над рабочей зоной цеха")

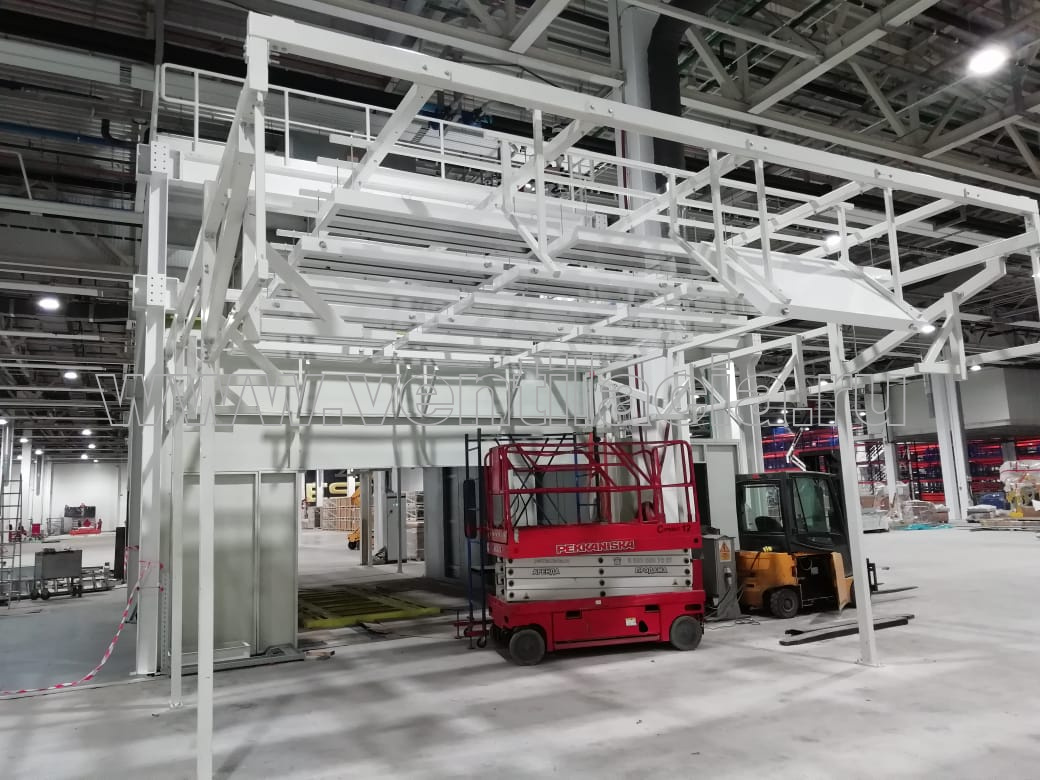

![Платформа с интегрированной покрасочной камерой]( "Платформа с интегрированной покрасочной камерой")
Характеристики:
- Размеры: Ширина 3 700 мм, Длина 11 300 мм, Высота до пола платформы 3 200 мм.
- Общий вес платформы: Около 5 000 кг.
- Несущий вес: до 8 000 кг.
Все платформы конструируются под конкретные технические требования Заказчика. Ниже представлено еще несколько выполненных проектов в 2019 году.
