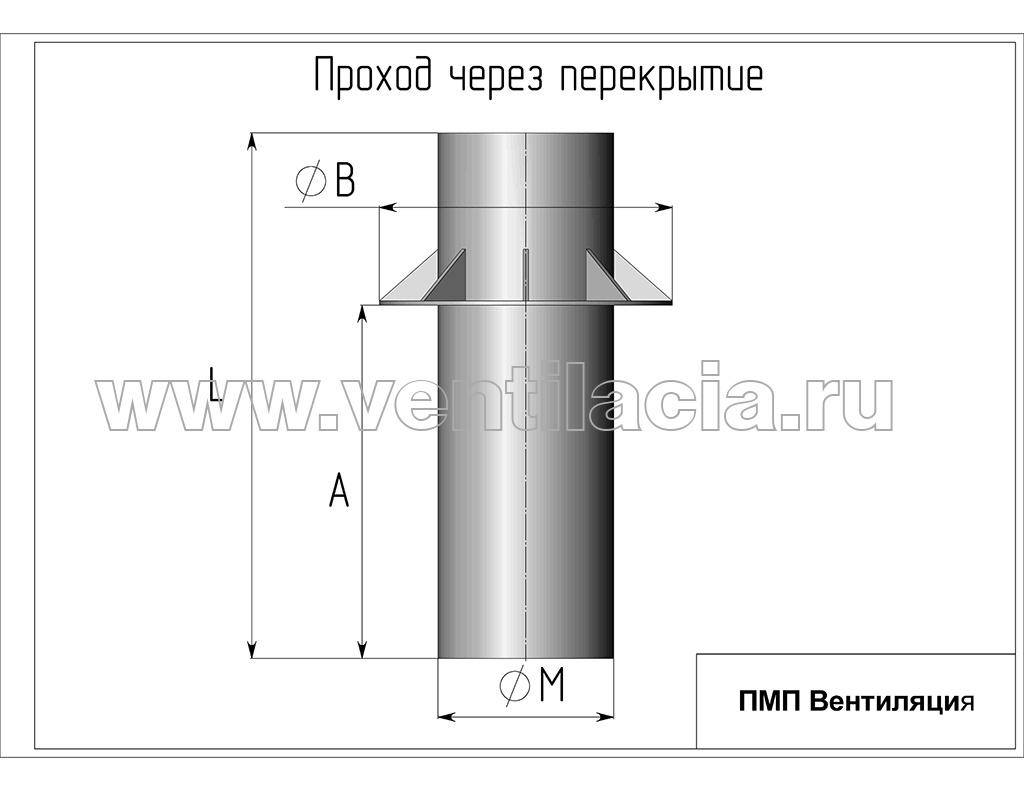

Проход через перекрытия

Описание
Характеристики

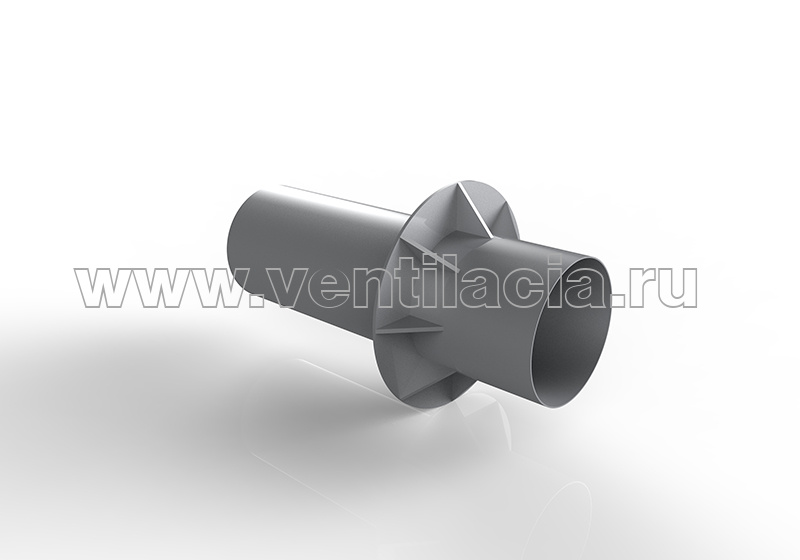

Проход через перекрытие (далее Проход) - вспомогательный элемент для устройства проходов воздуховодов сквозь горизонтальные и вертикальные перекрытия зданий. Зонты имеют разные: сечения (круглое, прямоугольное); конструкцию; толщины стенок; материалы изготовления; покрытия.

Технические и геометрические характеристики Прохода определяет сфера его применения и пожелания Заказчика.

Изготавливается из листового металла различной толщины методом аргонно-дуговой сварки. Полностью герметичен.

Возможная высота (длина): зависит от геометрии Прохода.

Возможные диаметры для круглых Проходов: от 25 мм до 2000 мм

Возможные размеры сечения для прямоугольных Проходов: от 100х100 мм до 2000х2000 мм

Используемые материалы: углеродистая сталь, нержавеющая сталь различных марок, титан ВТ1-0, стали семейства Hardox, алюминизированная сталь.

Варианты обработки поверхности: цинк, мокрая покраска, порошковая покраска, кислотное травление, дробеструйная обработка, шлифовка внутренняя, без покрытия.

Типы соединений: бандажное, фланцевое, муфта под сварку при монтаже.

Тип соединения
D, мм
Бандаж
125 ÷ 400
Фланцы свободные плоские
50 ÷ 2000
Фланцы свободные из уголка
710 ÷ 2000
Фланцы приварные плоские
50 ÷ 2000
Фланцы приварные из уголка
710 ÷ 2000
Таблица типов соединений в зависимости от формы и сечения
