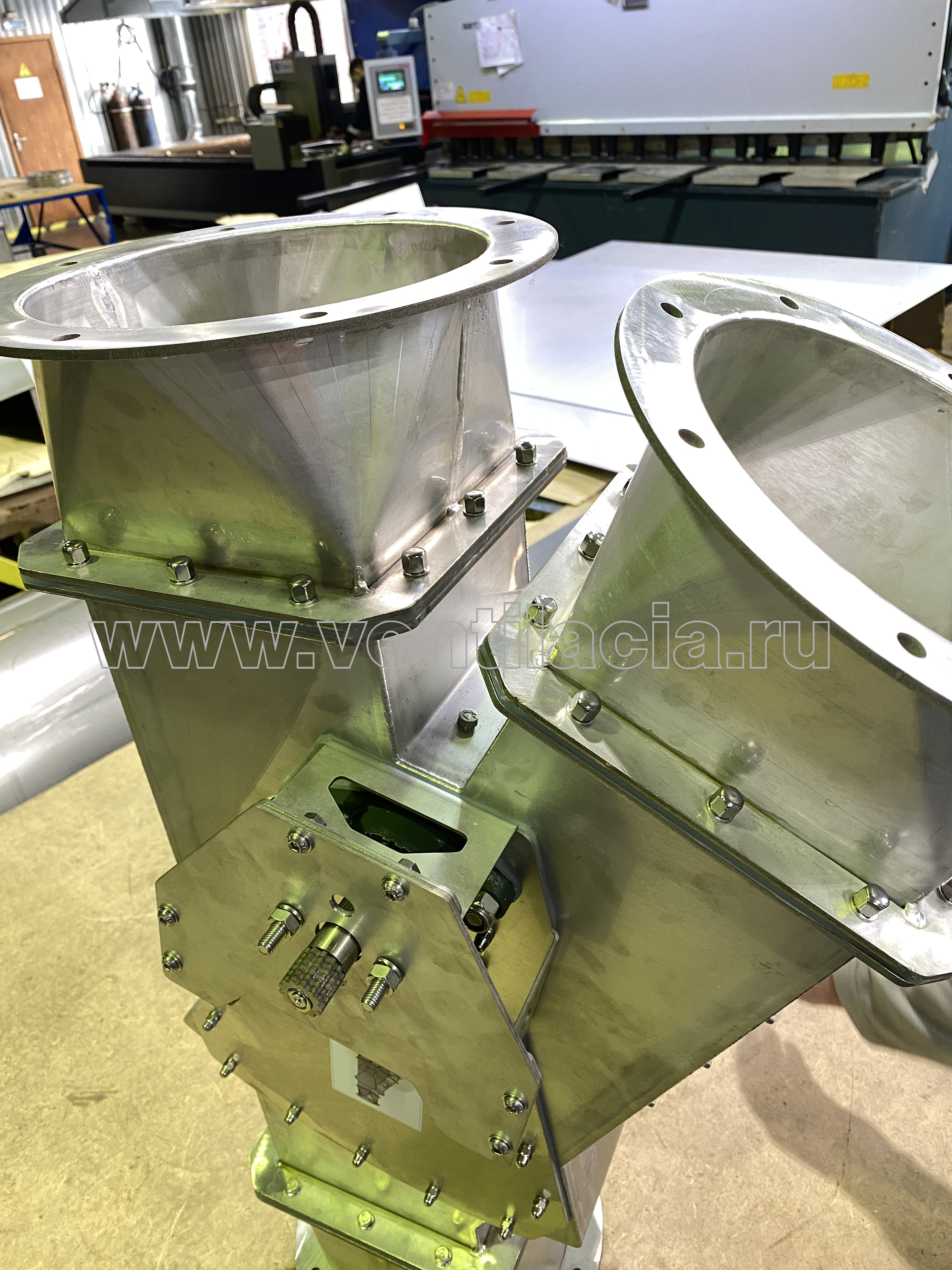

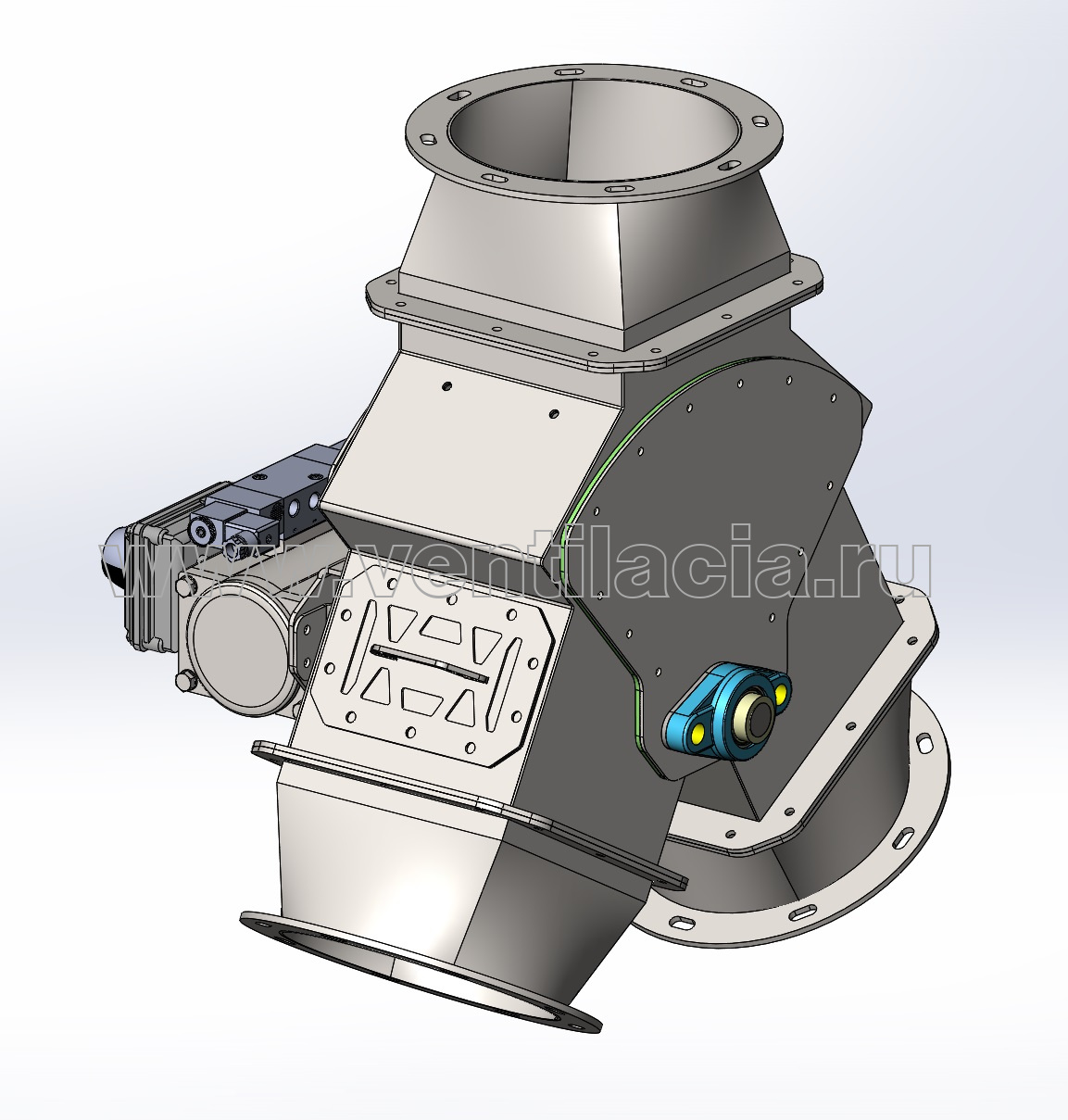

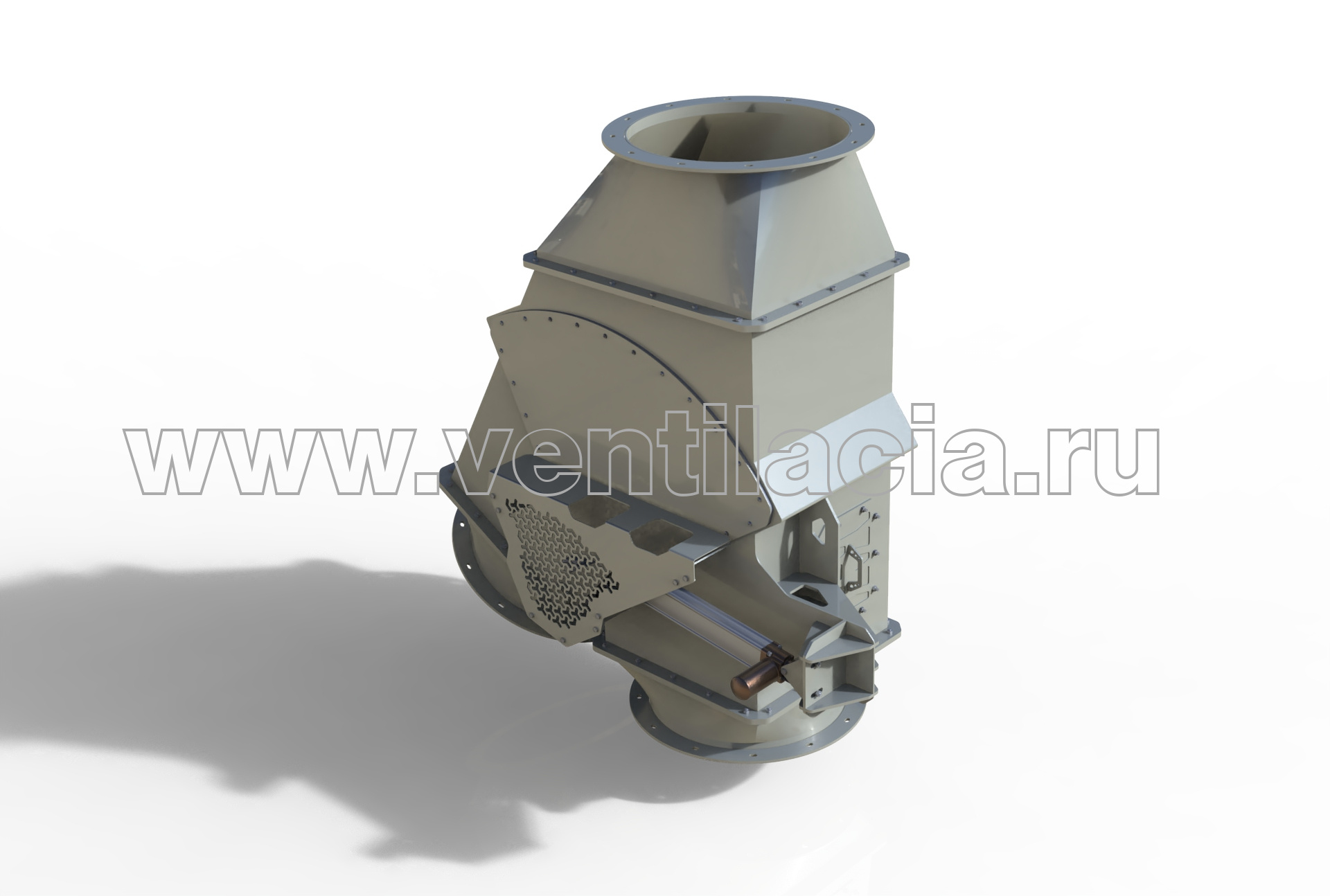

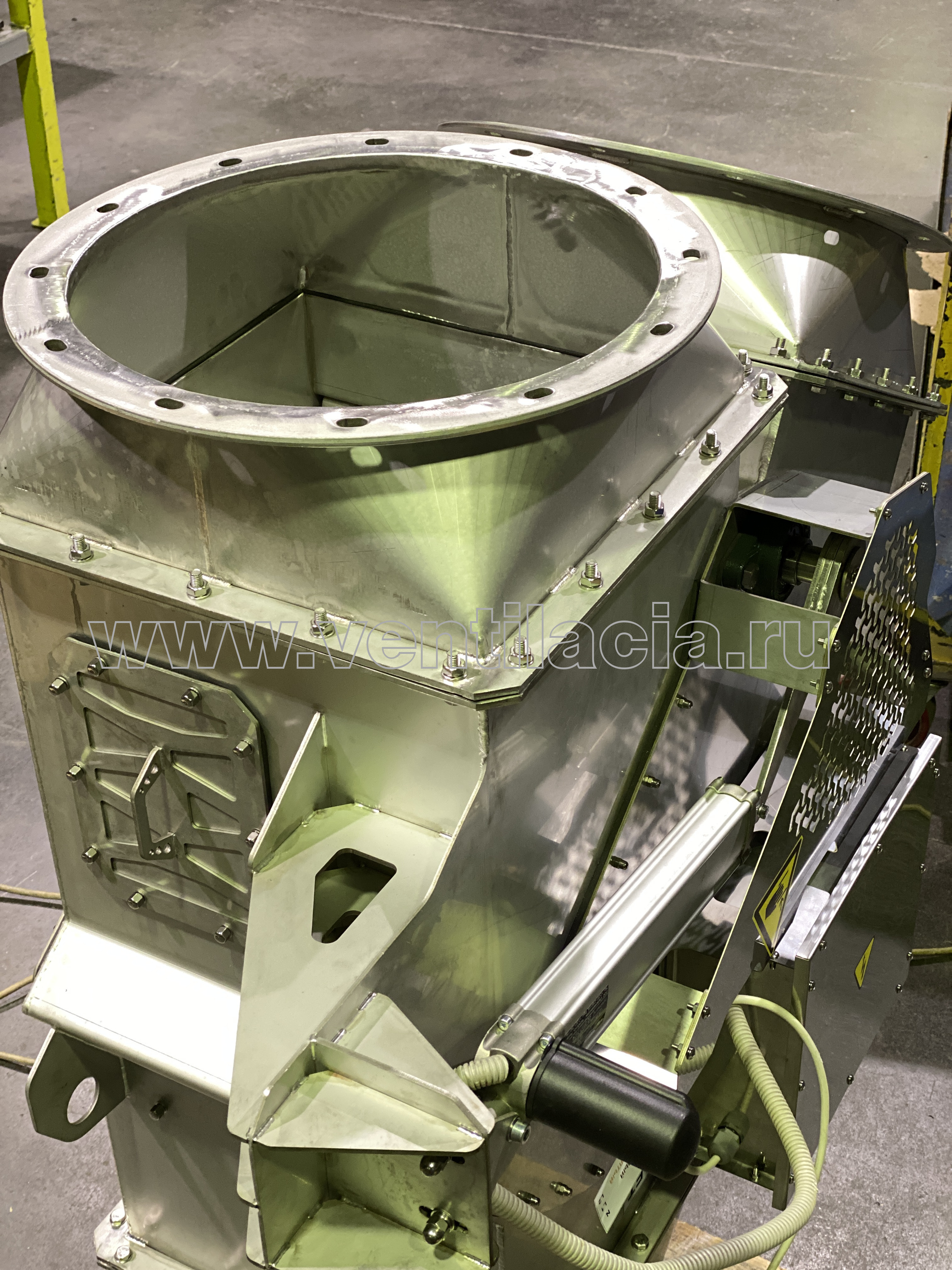

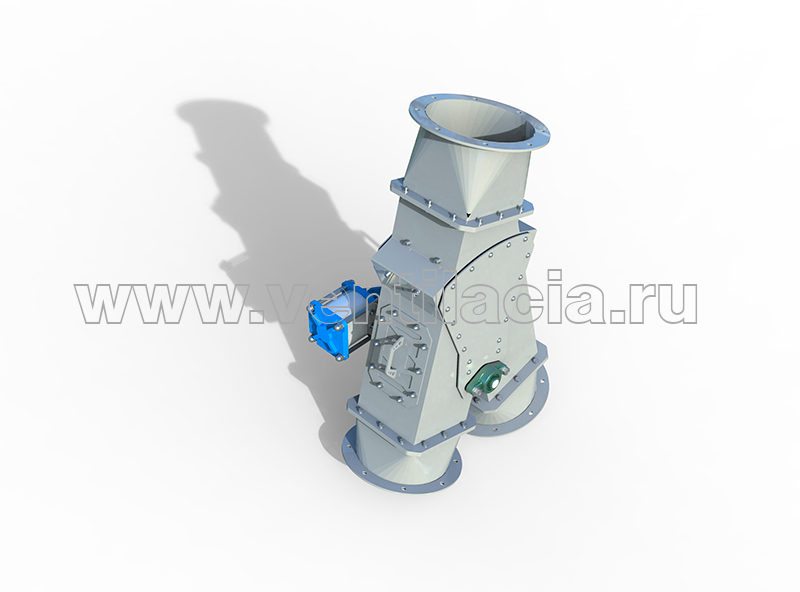

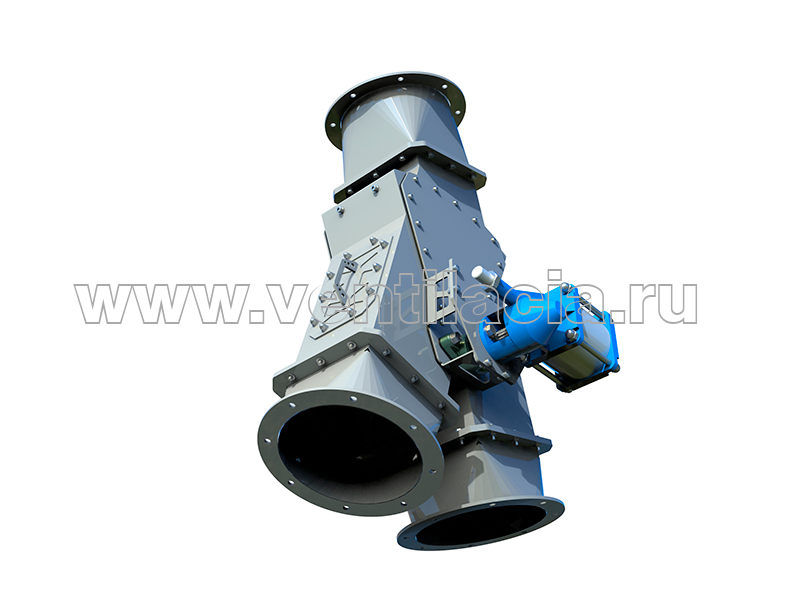

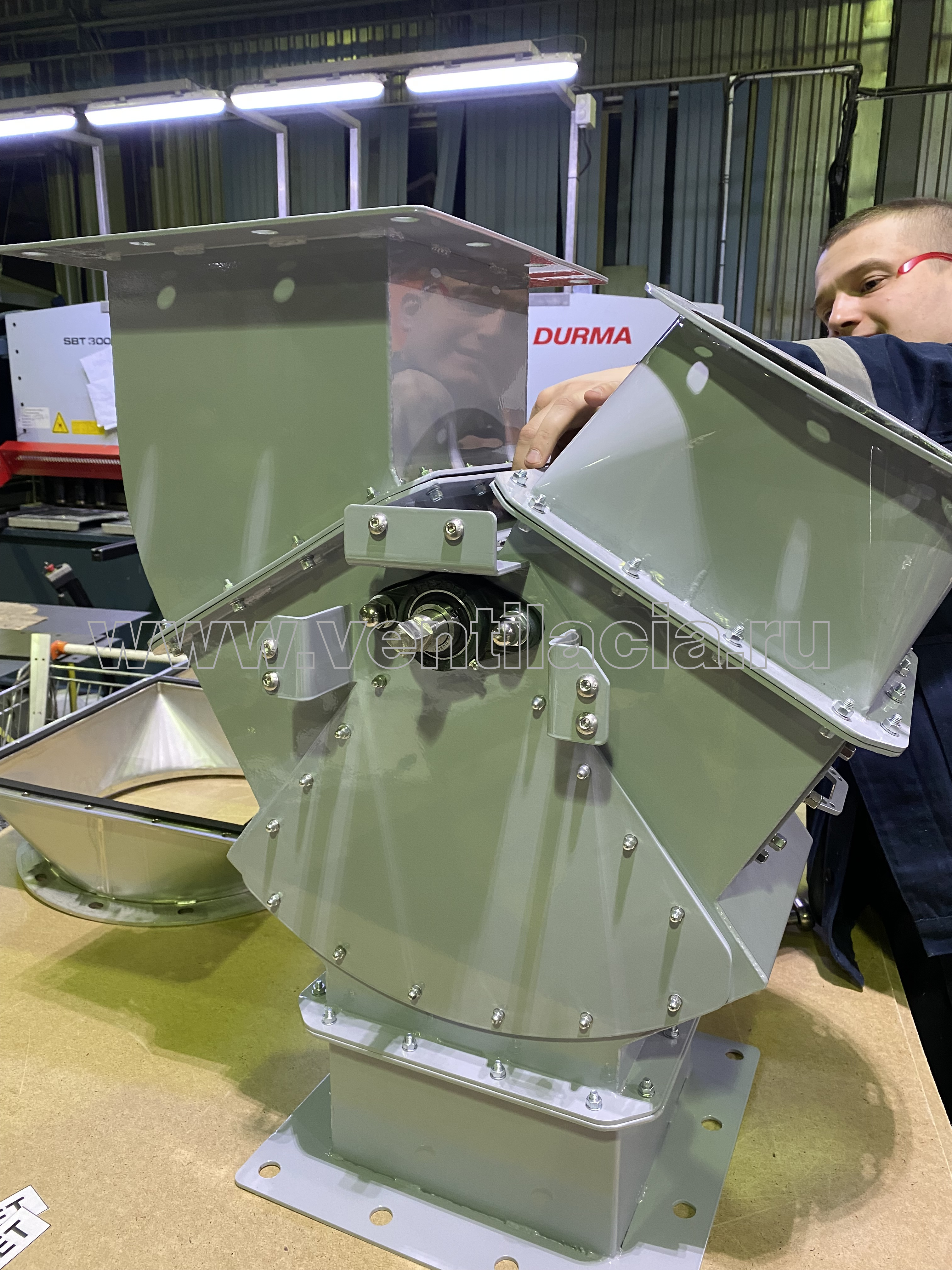

Перекидной клапан на 2 направления с приводом

Данная модель перекидного клапана служит для переключения потока сыпучего материала между двумя направлениями в автоматическом режиме. Переключение направлений осуществляется приводом.

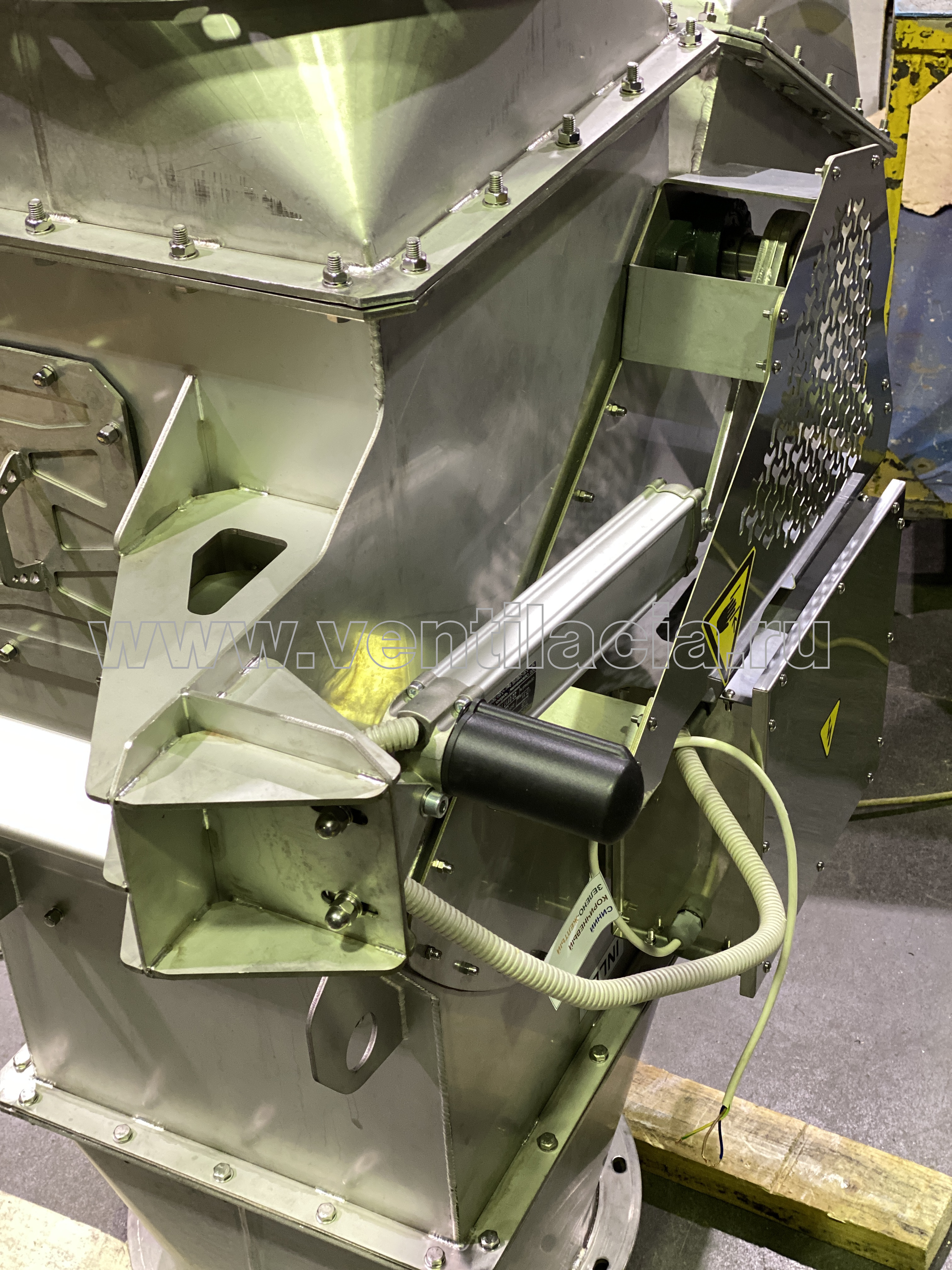

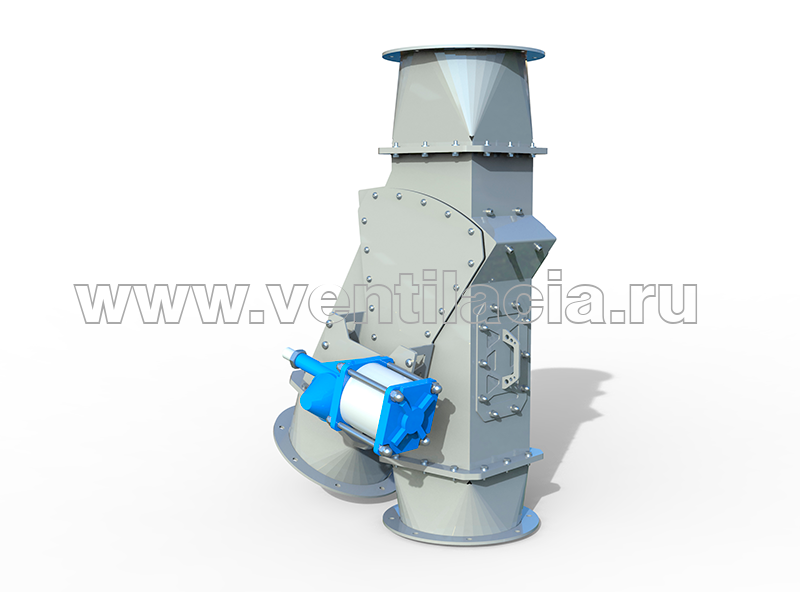

Привод может иметь различные конструкции и принцип действия:
- актуатор линейный пневматический или электрический;

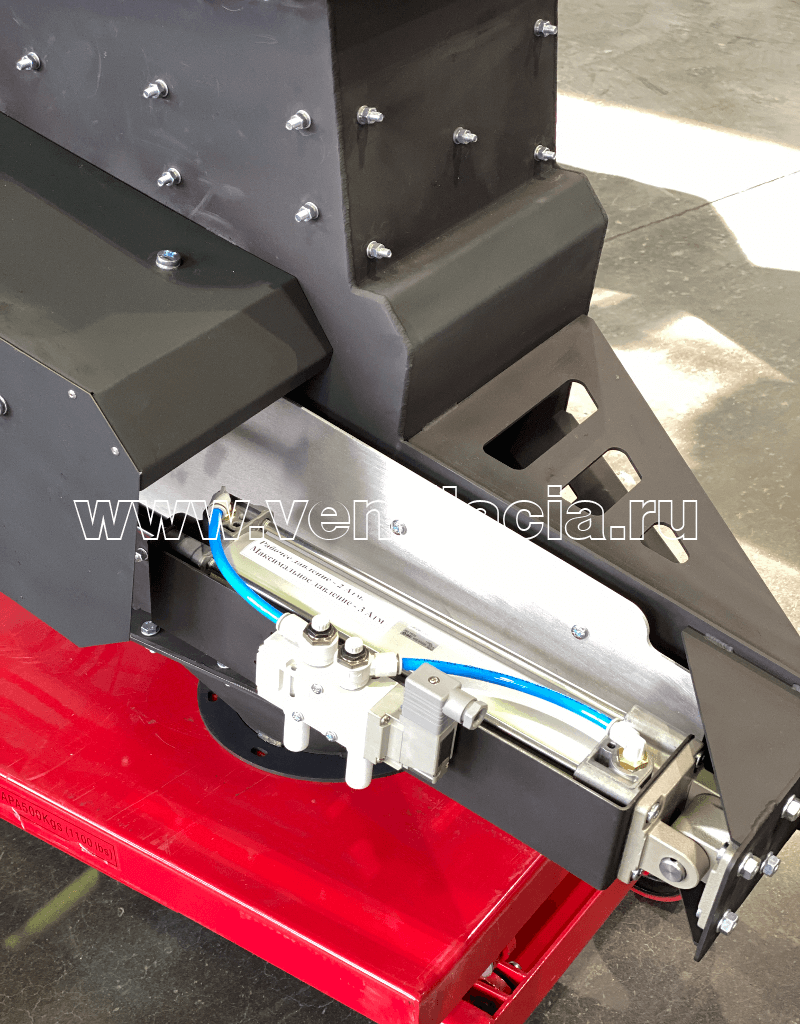

- пневмоцилиндр линейный;

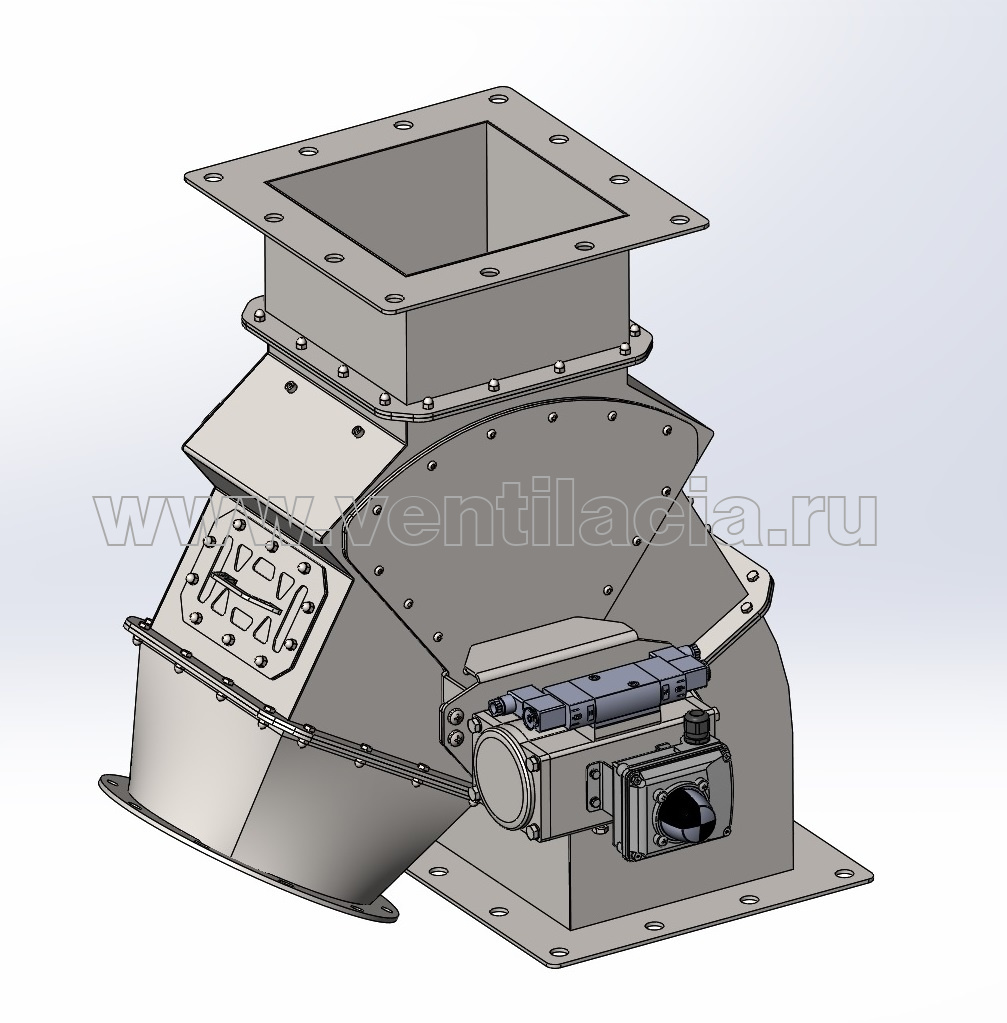

- поворотный пневмоцилиндр.

Привода могут иметь датчики положения заслонки с обратной связью.

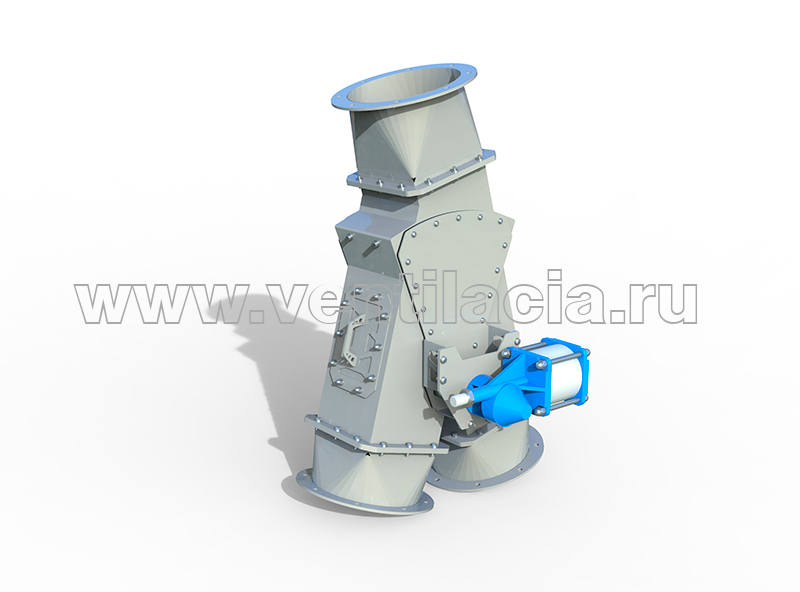

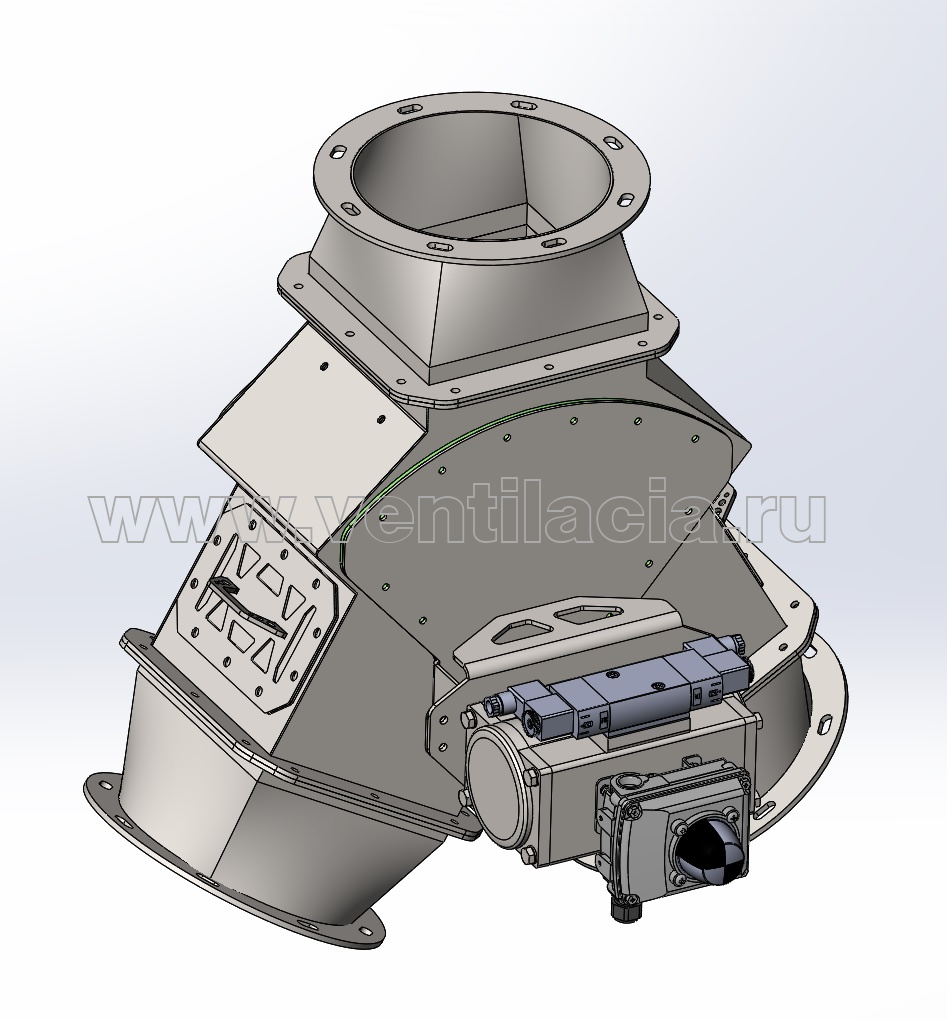

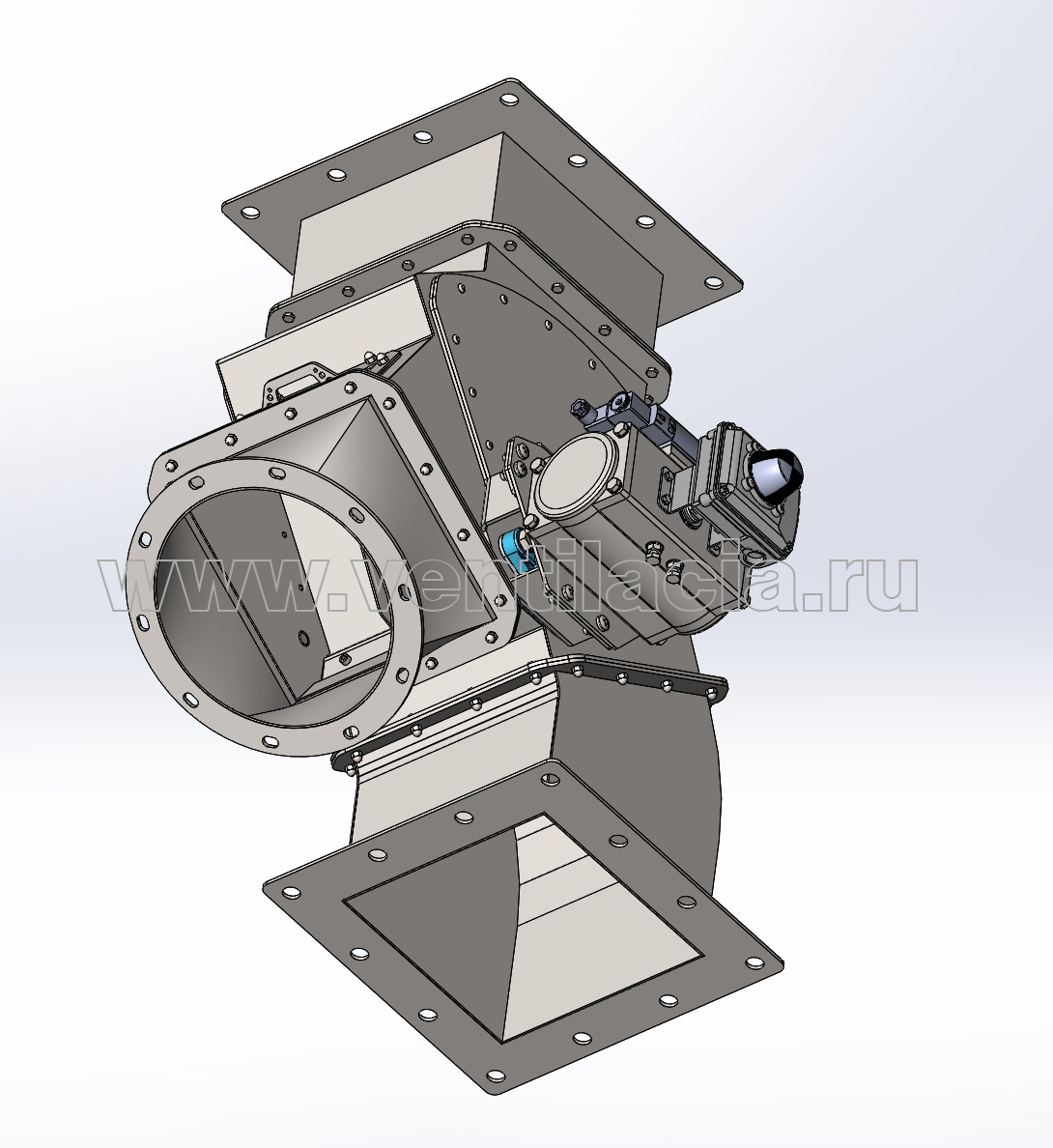

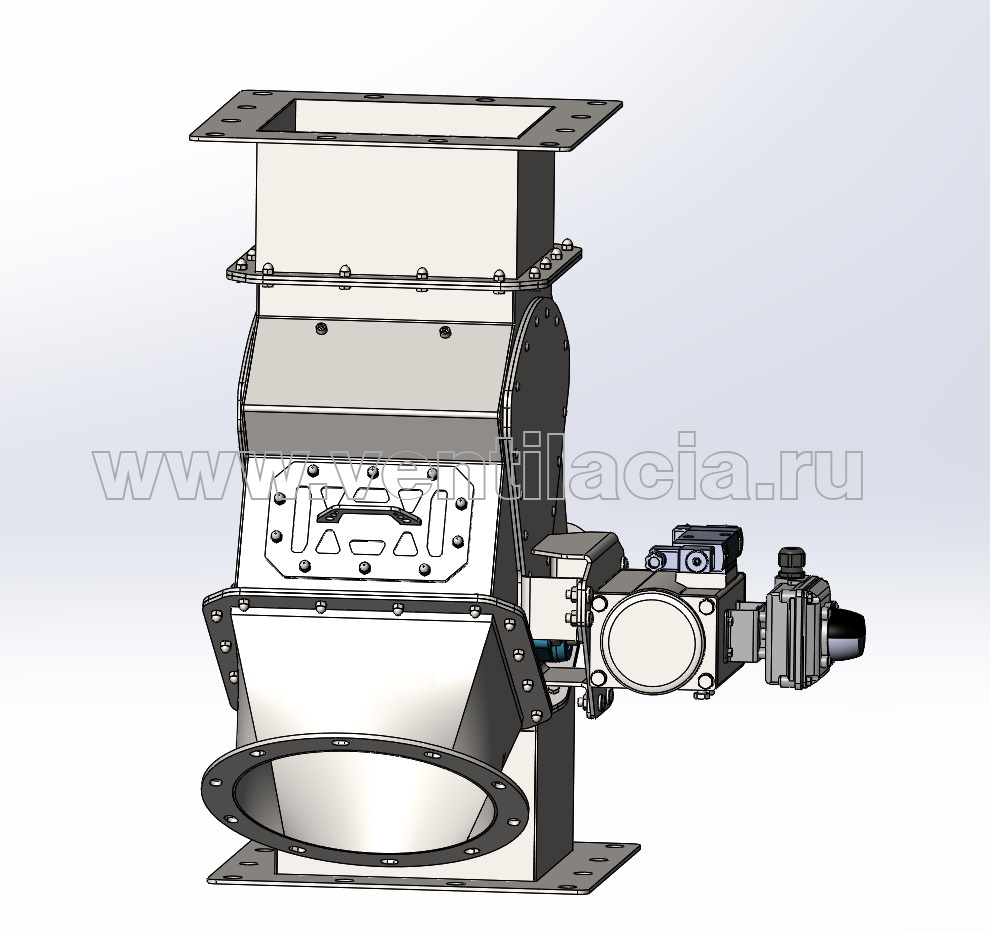

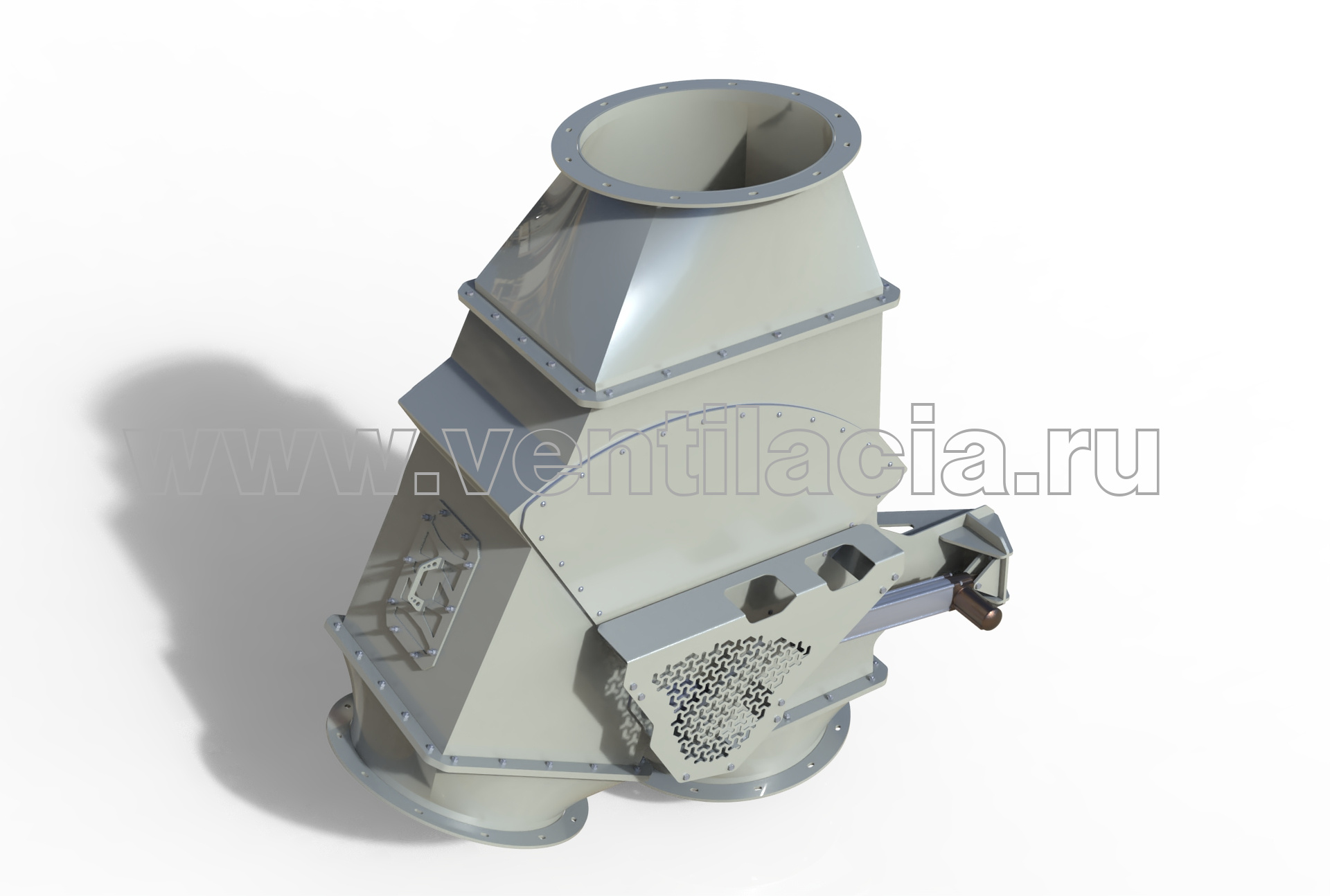

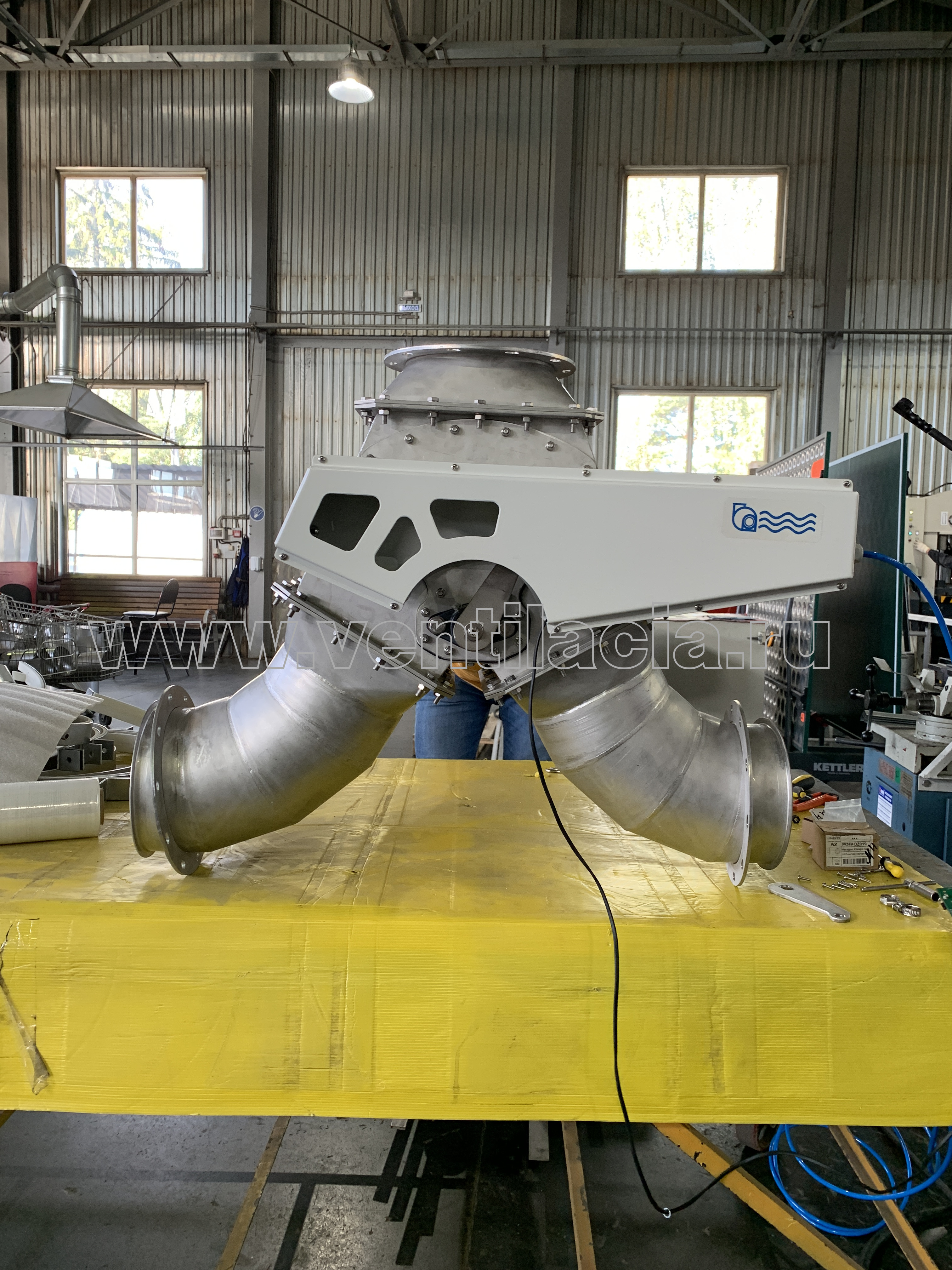

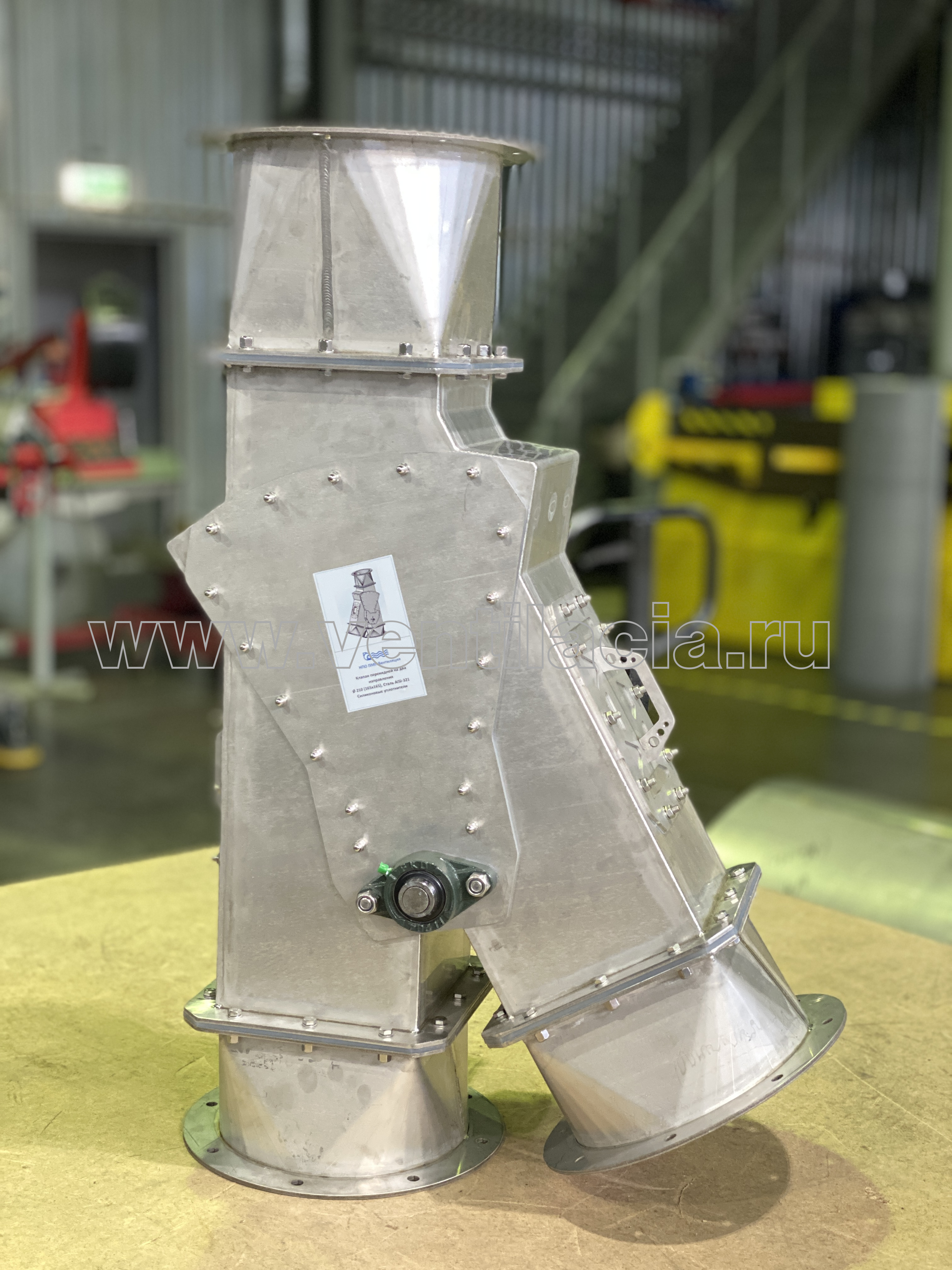

Центральные оси двух направлений расположены под определенным углом, обычно это 30, 45, 60, 90, 120 градусов. Клапан показанный на рисунке имеет угол 30 градусов и является ассиметричным.

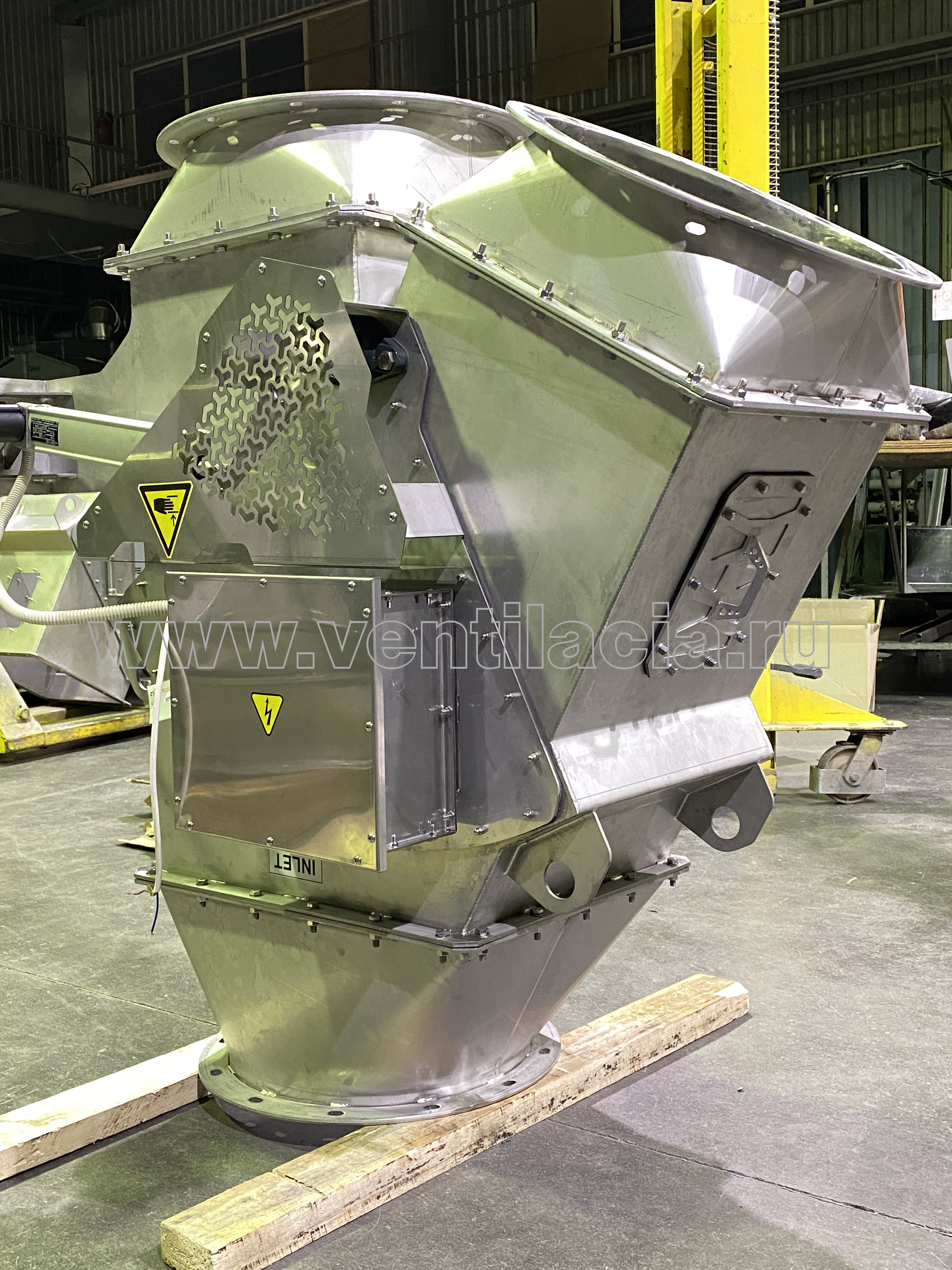

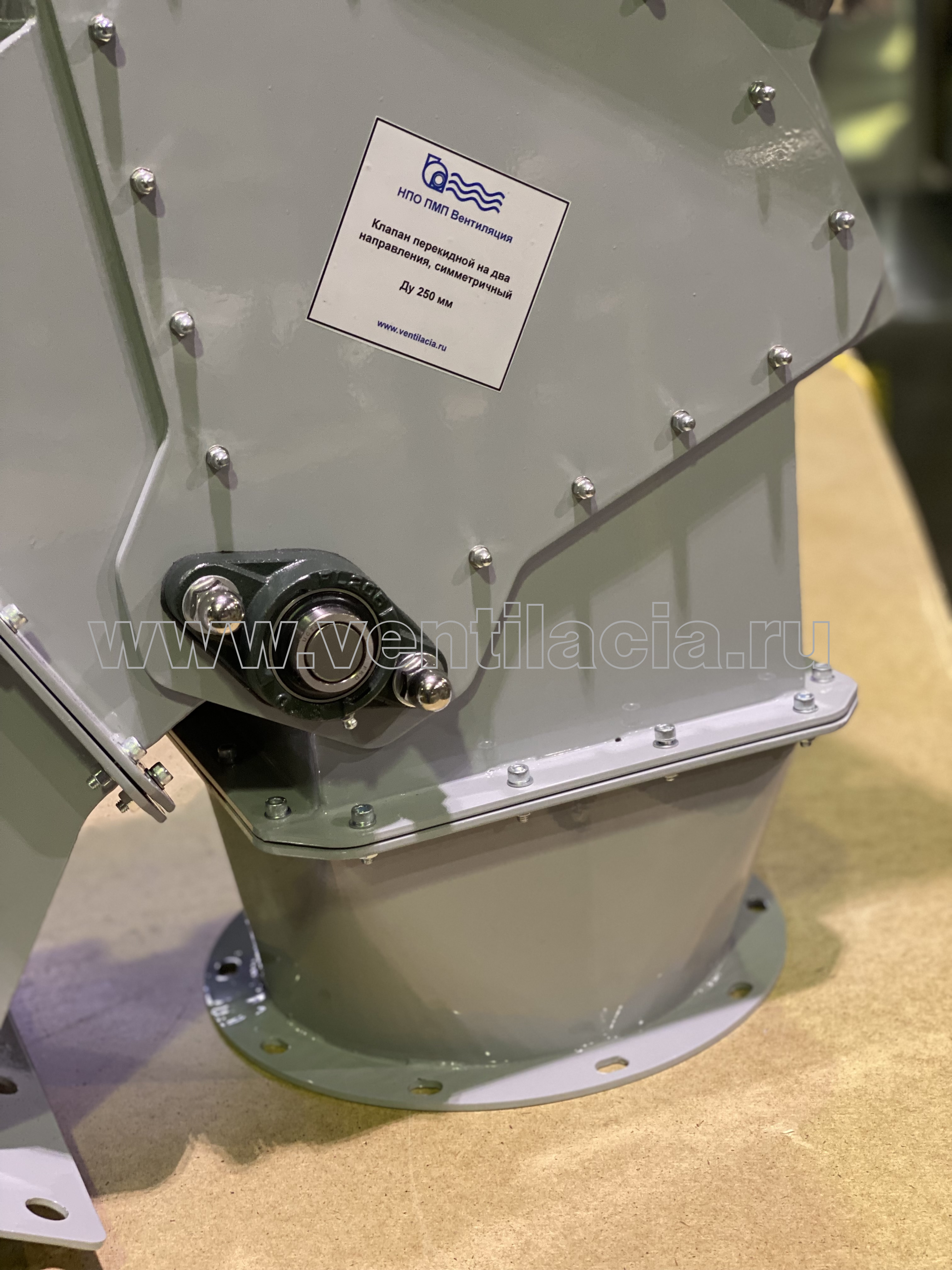

Модели выполненные из нержавеющей стали стойки к высоким температурам и агрессивным средам. Все модели имеют специальные уплотнительные манжеты поворотной оси и лепестка для герметичности.
Описание
Материал изготовления:
  • Черная (углеродистая) сталь
  • Нержавеющая сталь разных марок
  • Титан
  • Hardox

Толщина металла от 2 до 5 мм.

Покрытия:
  • без покрытия
  • химическая обработка
  • дробеструйная обработка

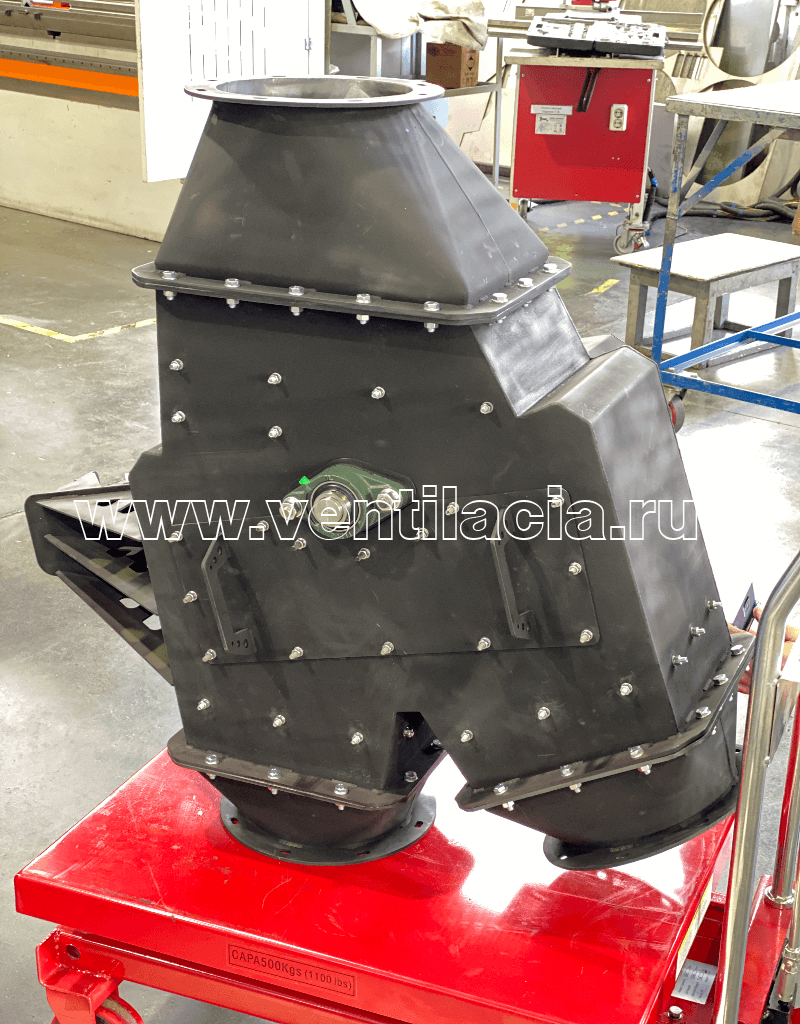

  • мокрая покраска или порошковая
  • полимерные покрытия

Соединения в системе:
  • фланцевые
  • бандажные
  • под сварку

Уплотнительные манжеты и уплотнители соединений выполнены из следующих материалов:
  • EPDM резина (этилен пропилен каучуковая), имеет диапазон рабочих температур от –40ºС до +95ºС, устойчива к маслу, бензину, некоторым слабым кислотам;
  • VMQ резина (кремнийорганическая или силиконовая), имеет диапазон рабочих температур от –100ºС до +270ºС, устойчива к маслу, бензину, кислотам, щелочам, истиранию;
  • FKM резина (фторкаучуковая), по своим свойствам аналогична силиконовой резине, но в зависимости от типа может выдерживать более высокую температуру, противостоять кислотам и щелочам.

Заказчик может указать произвольные размеры изделия и специальные технические условия. В зависимости от размеров изделия, толщина стенок может быть разной.
