Системы очистки воздуха картриджного типа

Модельный ряд имеет в своем составе Фильтры, рассчитанные на рабочий объем очищаемого воздуха от 5 000 до 30 000 кубических метров в час. Рабочая система набирается из стандартных модулей.

Запыленный воздух подается в «грязную» зону фильтра и равномерно распределяется по объему. Под давлением, воздух проходит сквозь фильтрующий материал, попадая в «чистую» зону Фильтра. Частицы пыли опадают в пылесборный бункер или оседают на наружной поверхности фильтрующего материала. Очищенный воздух из «чистой» зоны выводится в производственное помещение или во внешнюю атмосферу.

По мере накопления пыли на внешней поверхности фильтрующих элементов, эффективность Фильтра начинает падать. Для восстановления фильтрующей способности, применяют импульсную регенерацию сжатым воздухом. Частоту «продувки», ее длительность можно менять в зависимости от концентрации пыли и ее состава, есть автоматический режим.

В нижней части бункера пылесборника находится съемная емкость для удаления скопившейся пыли. Емкость присоединяется герметично к бункеру посредством пневматического прижима. Вместо емкости с пневматическим прижимом можно установить шнековый транспортер, Big-Bag с поворотным клапаном или ручной шиберной заслонкой, емкость с ручным прижимом.

Фильтр изготавливается из листовой углеродистой стали толщиной от 1 мм до 6 мм с последующей порошковой окраской. Рама для установки сменных картриджей может изготавливаться, по желанию Заказчика, из нержавеющей стали марки AISI-304.

Фильтр поставляется в разобранном состоянии и собирается на месте. При сборке для полной герметизации стыков используется промышленный полиуретановый герметик.

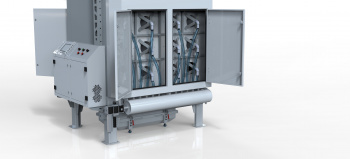

Замена картриджей осуществляется через несколько (по числу кассет) отверстий или через общую дверь (зависит от рабочего объема Фильтра).

По желанию Заказчика, горизонтальное расположение картриджей может быть заменено на вертикальное (классическое) расположение.

Также, по желанию Заказчика фильтр может иметь иную компоновку корпуса учитывающую:

  • Положение Фильтра в цеху;
  • Площадь фильтрующей поверхности;
  • Требуемый рабочий объем;
  • Расположение напорного вентилятора;
  • Расположение в пространстве воздуховодов на вход и выход воздуха.

Входное отверстие может располагаться сбоку или сверху, выходное снизу или сверху. Вентилятор располагается вне корпуса Фильтра для моделей с большим расходом воздуха, но есть варианты с внутренним расположением вентилятора.
