Картриджный фильтр для линий порошковой окраски

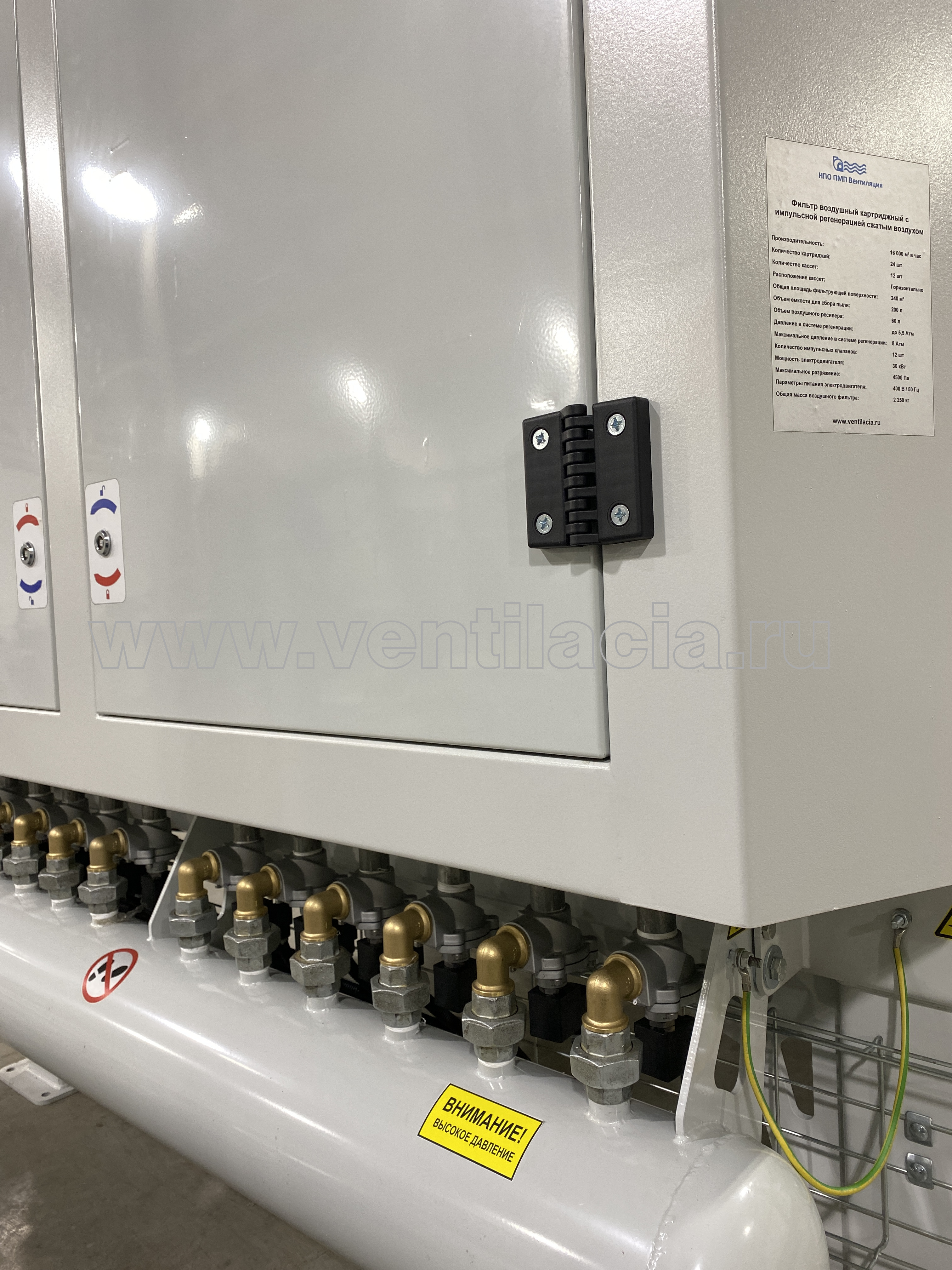

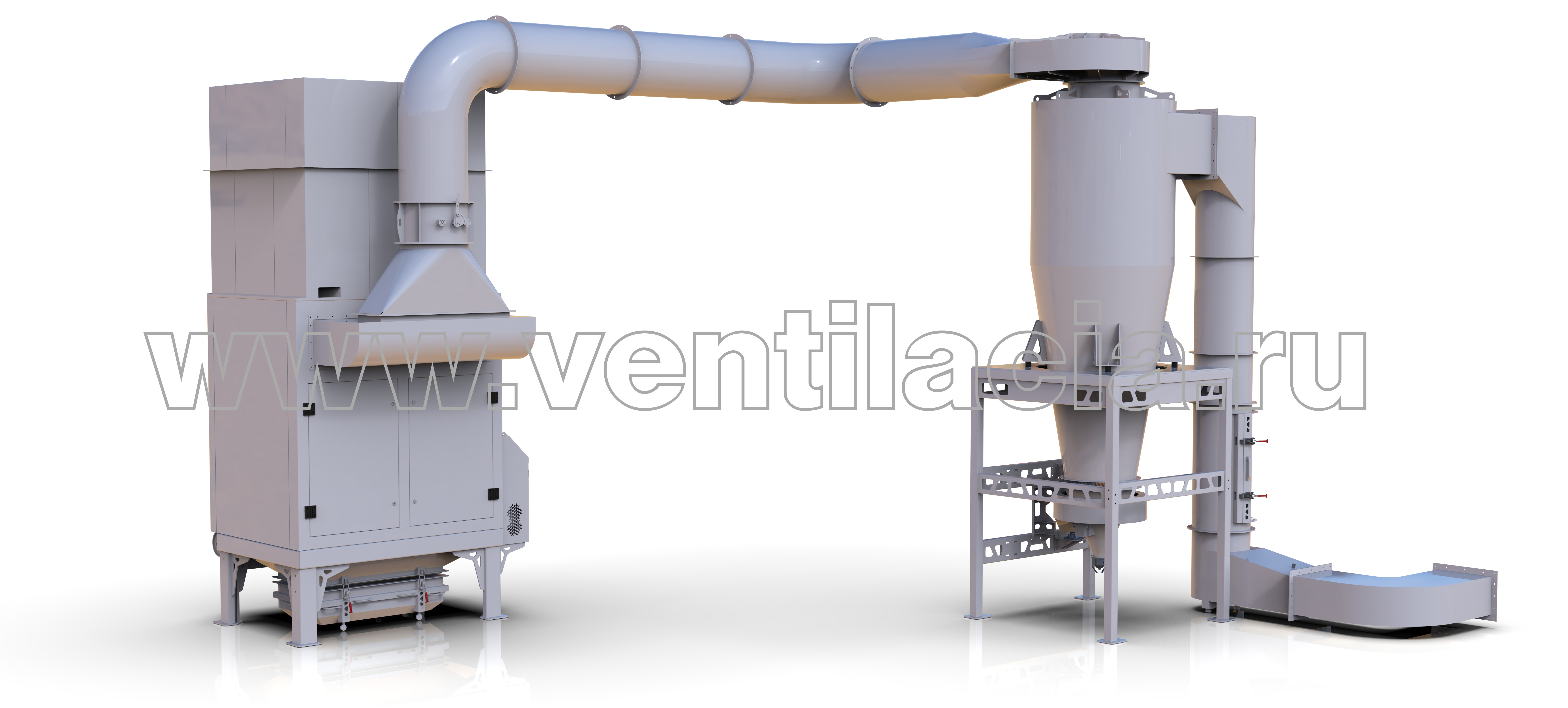

Данный тип фильтровальных установок используется в линиях рекуперации порошковой краски. Часть порошковой краски не попадает на окрашиваемое изделие. Оседая на пол распылительной камеры, она всасывается вместе с воздухом в систему рекуперации с циклоном. В циклоне порошок выделяется и заново поступает на окрасочные автоматы. Но, часть порошка "проскакивает" циклон и попадает в конечный фильтр, где утилизируется. При правильном подборе циклона и фильтра количество утилизируемой краски должно составлять 2-4%. Фильтр имеет импульсную регенерацию.

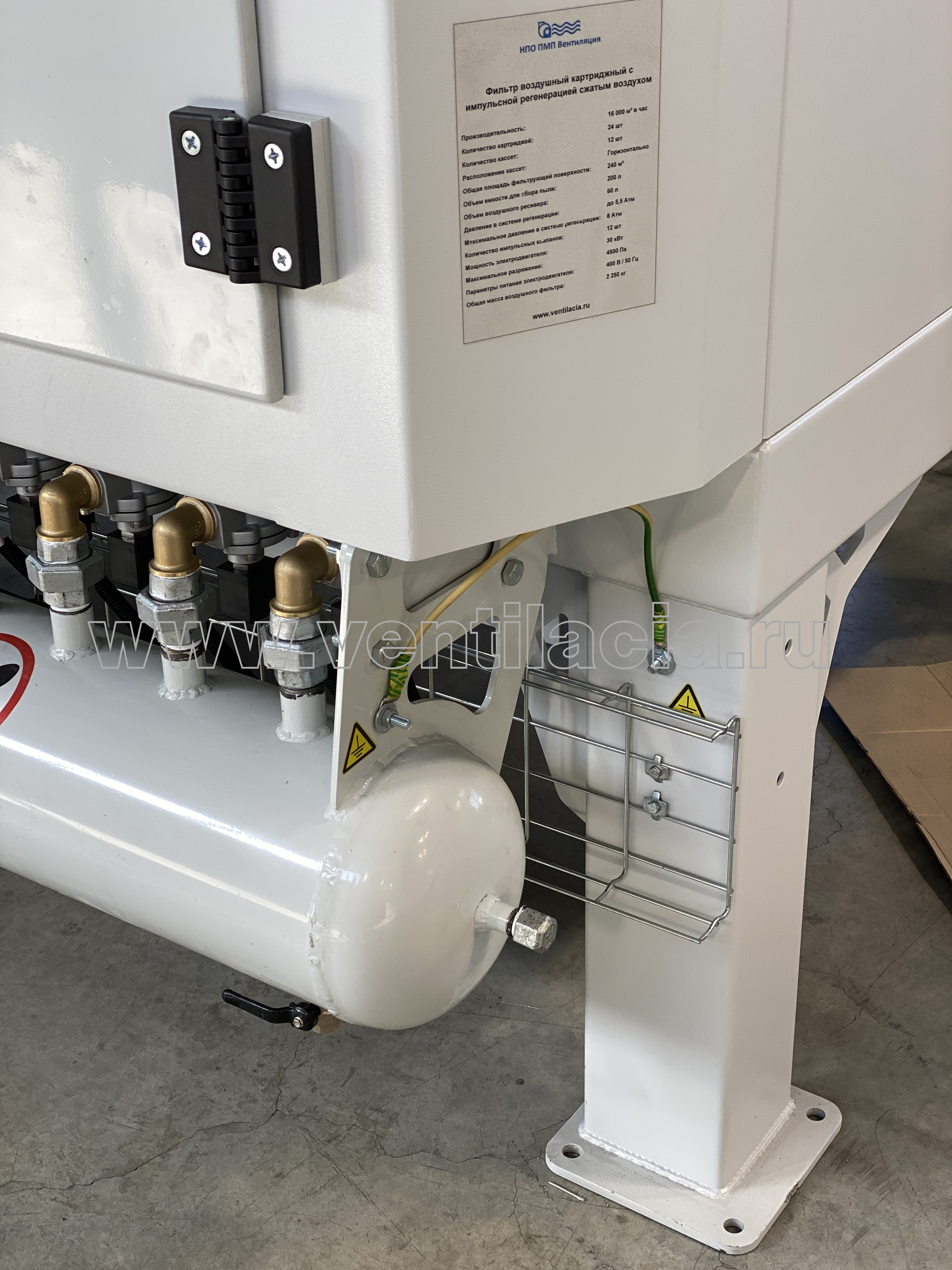

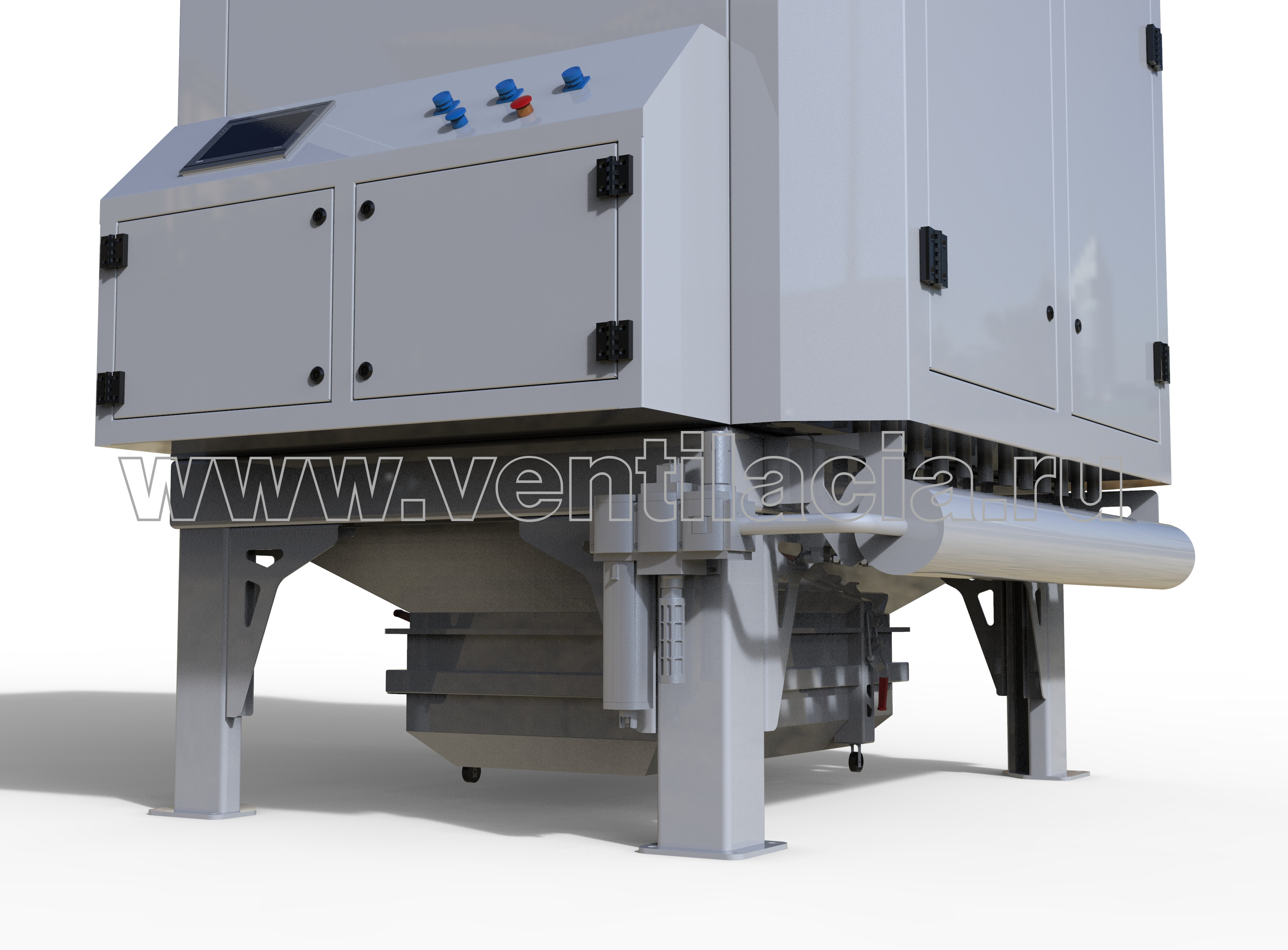

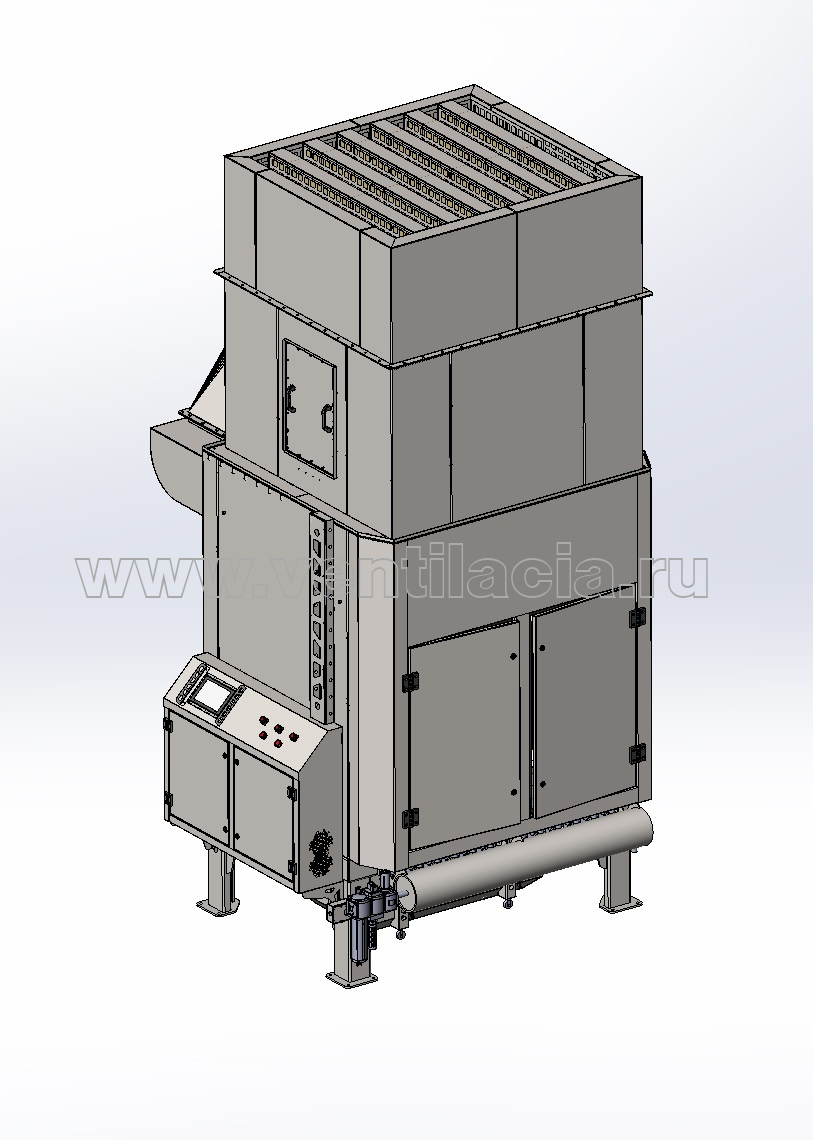

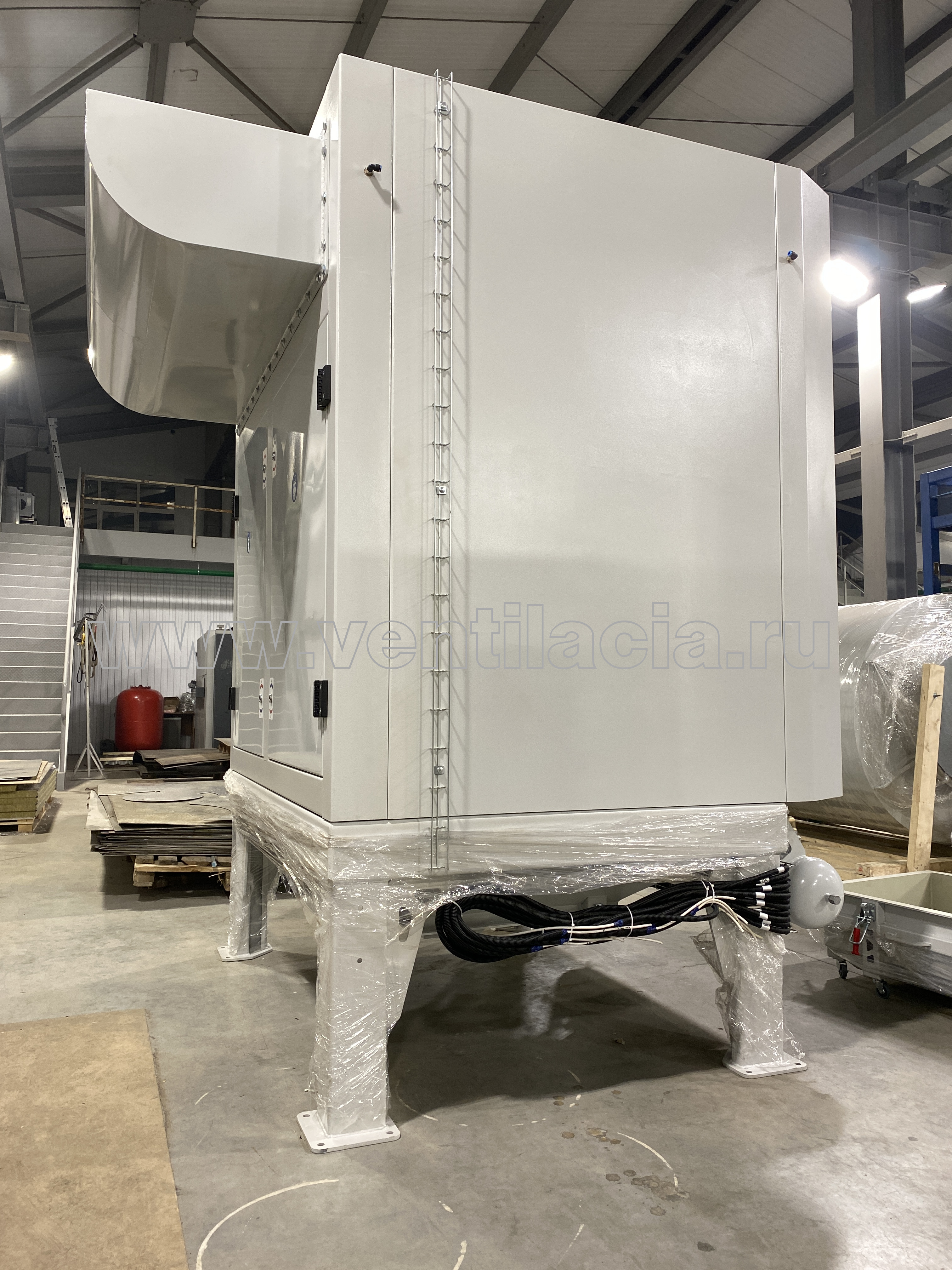

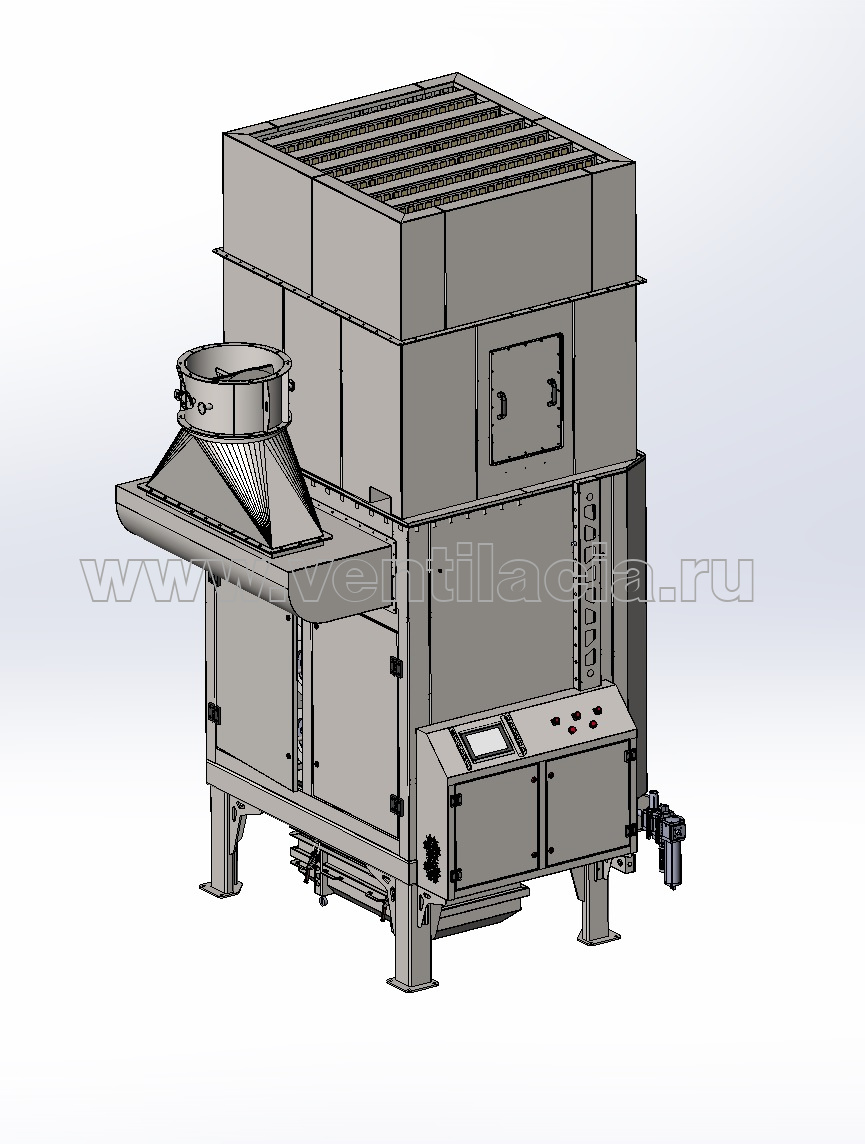

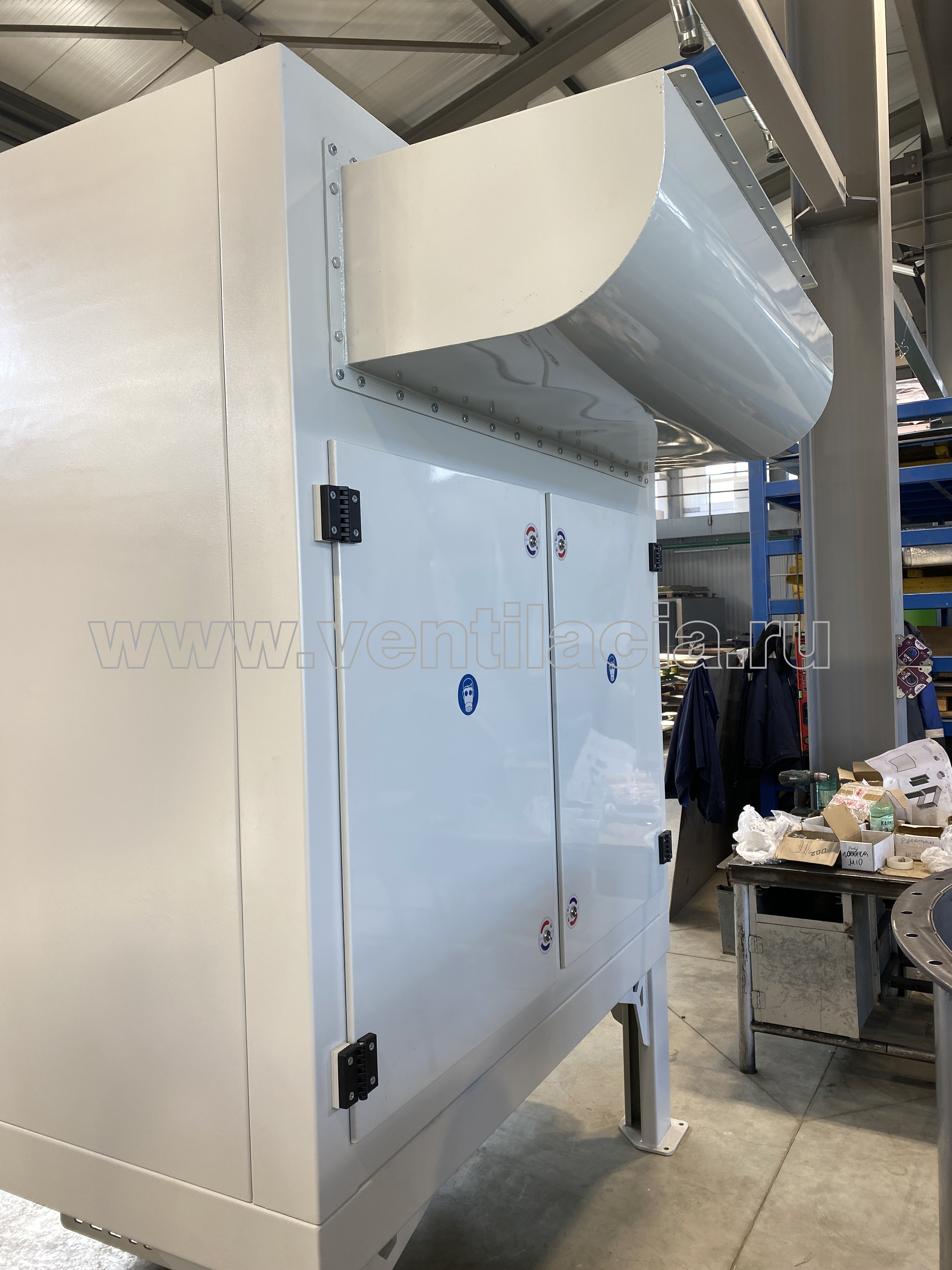

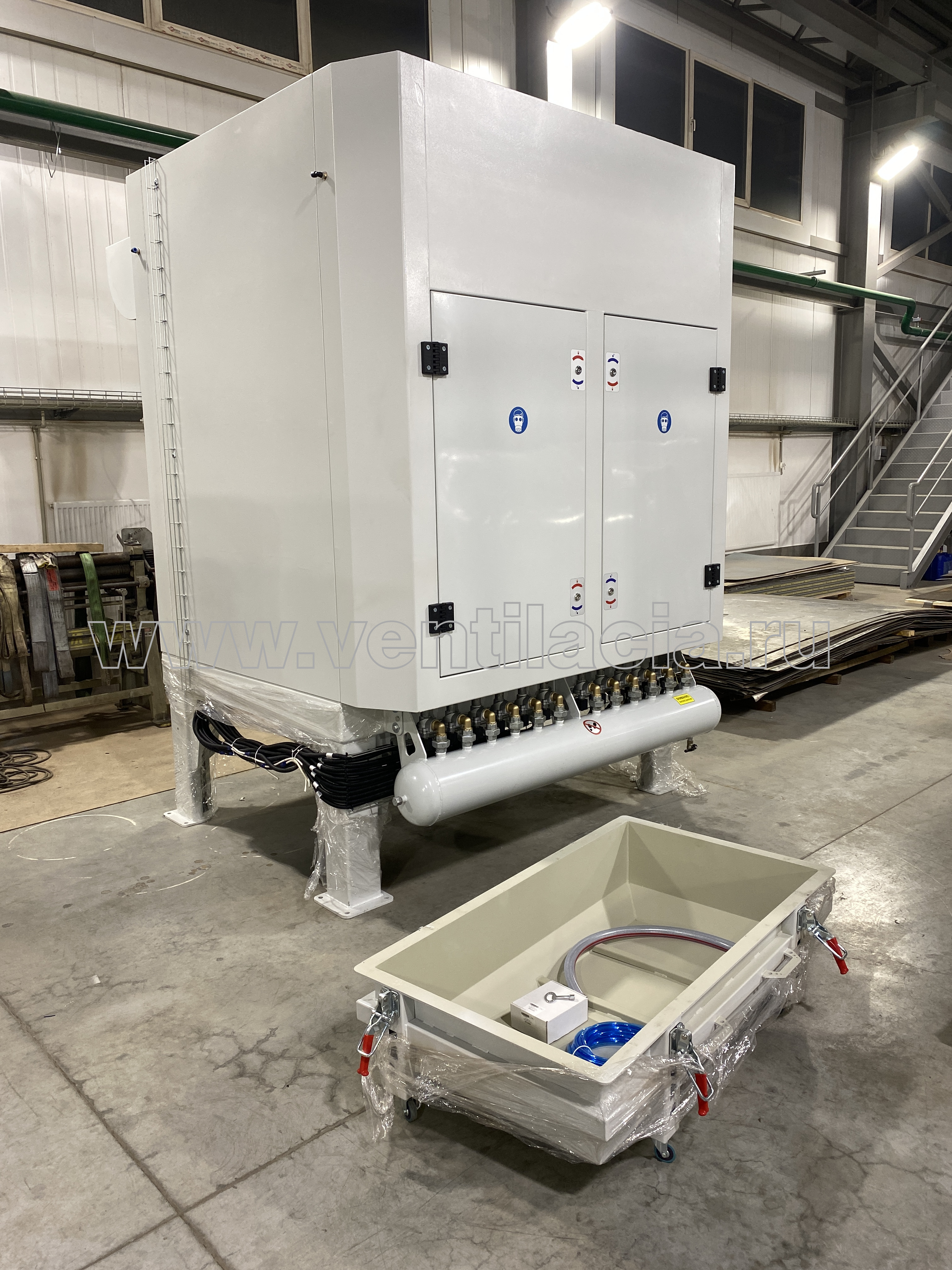

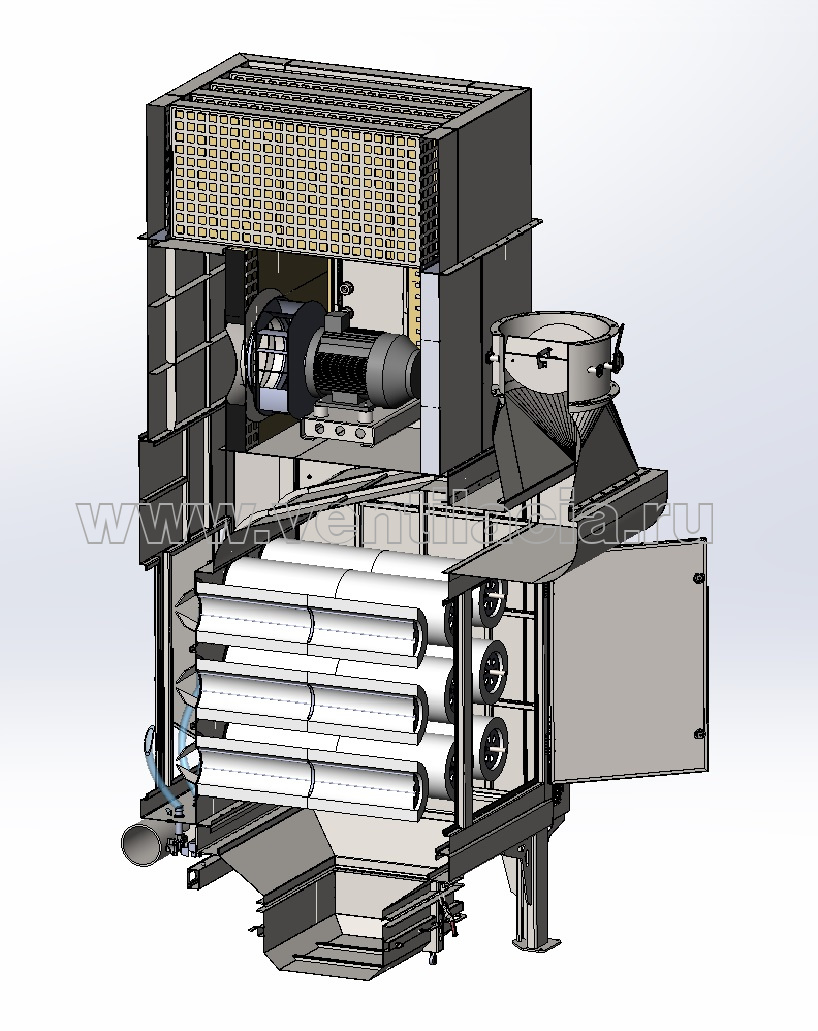

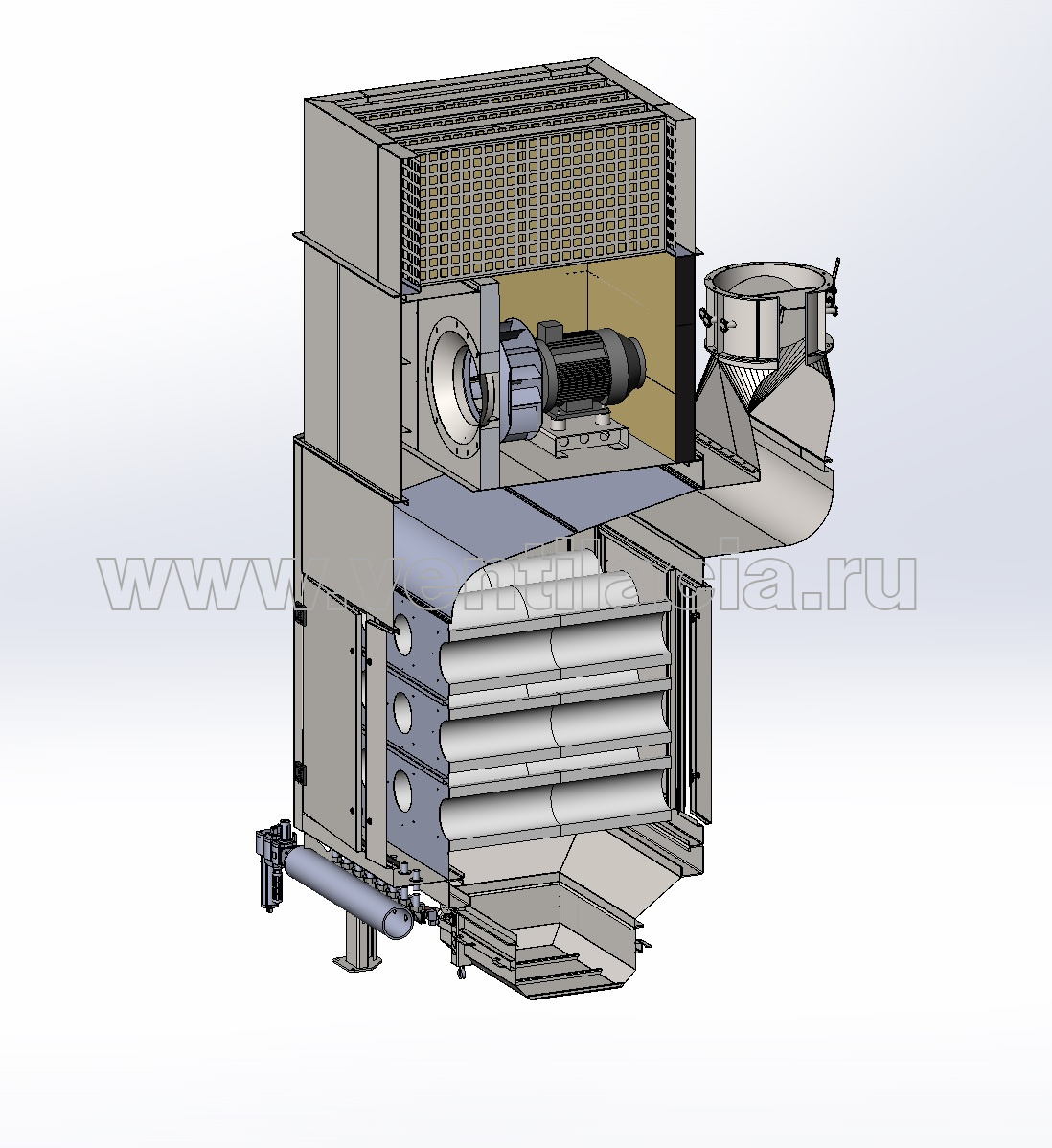

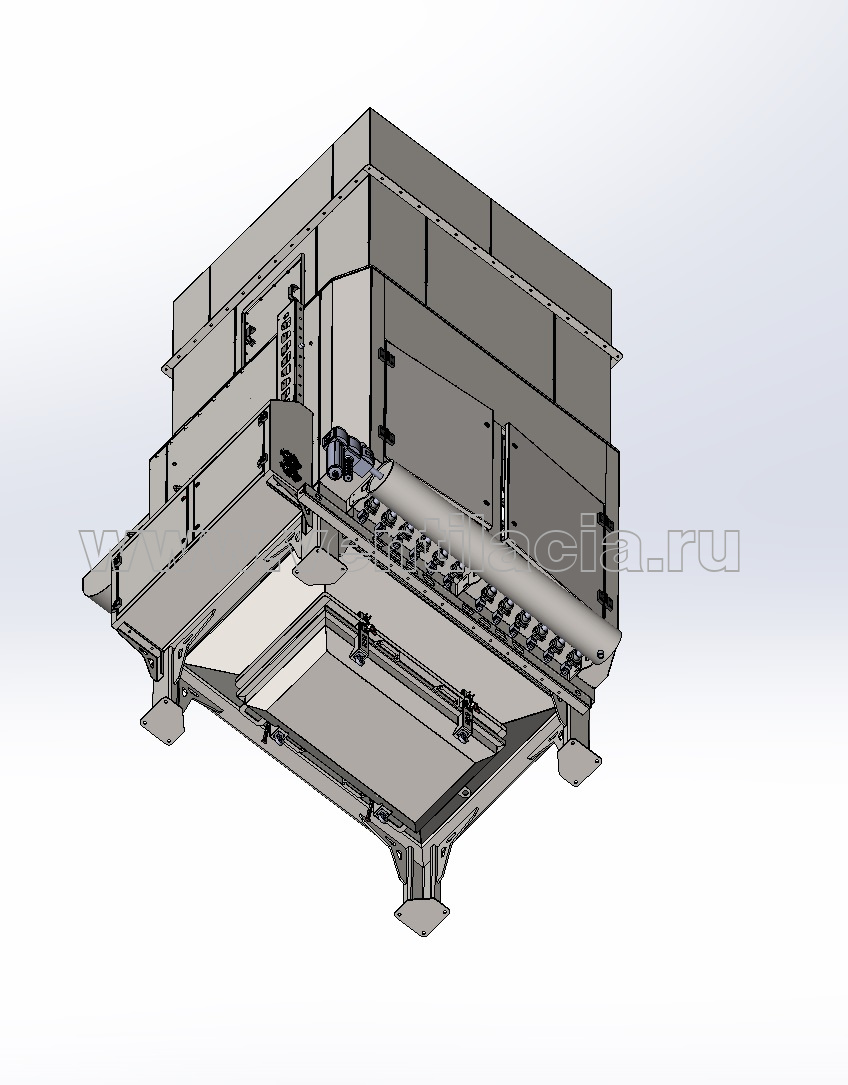

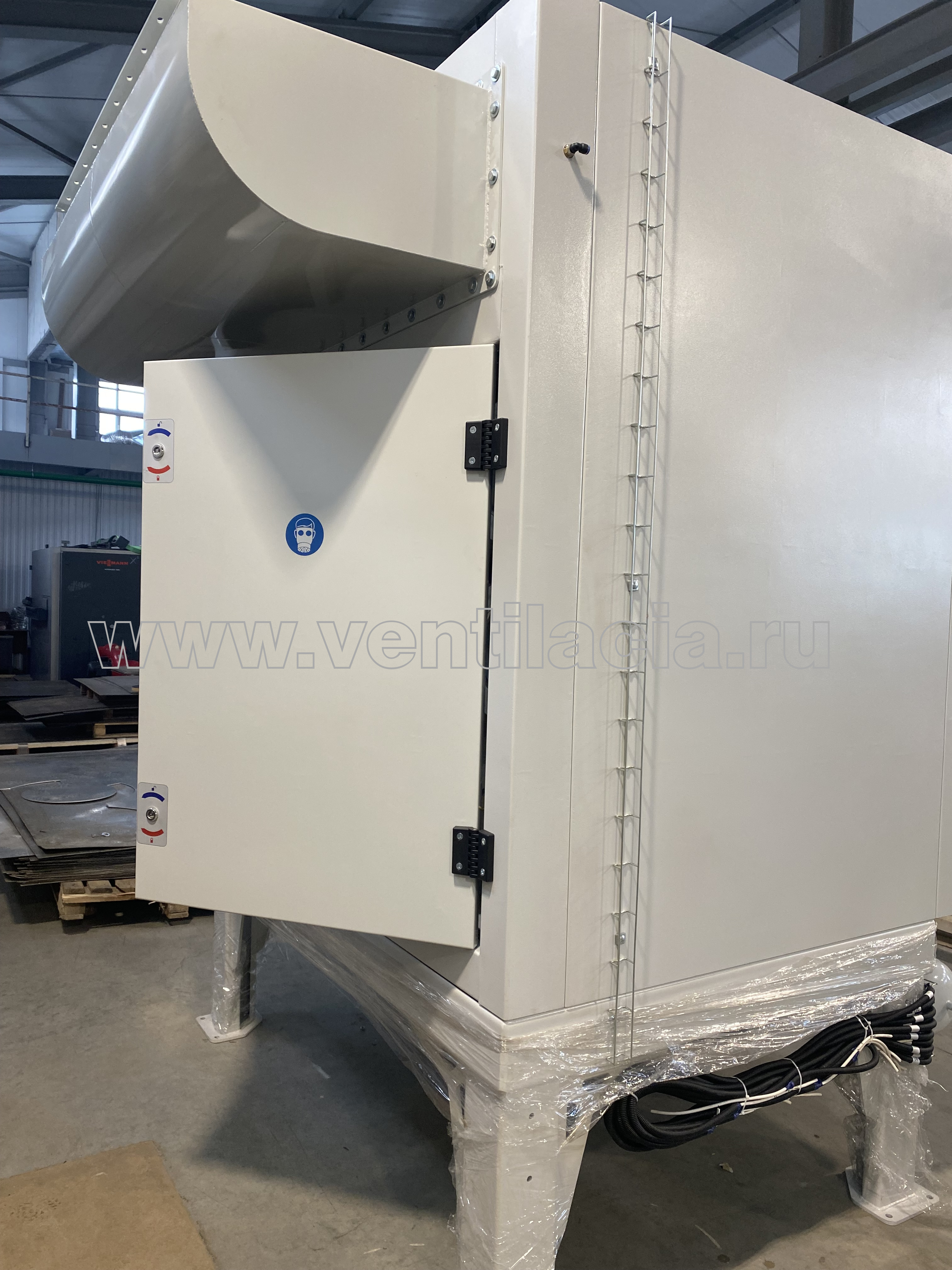

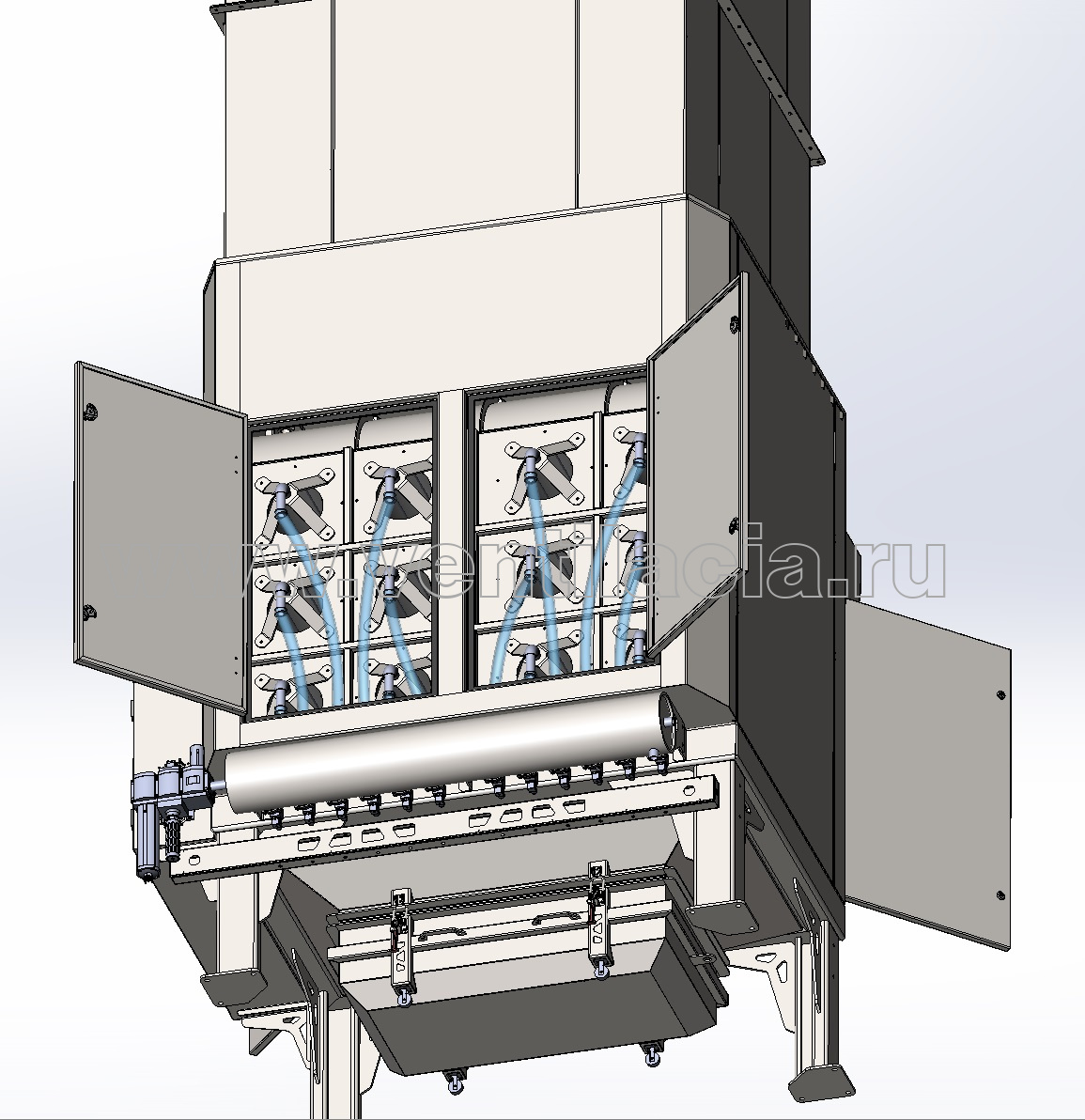

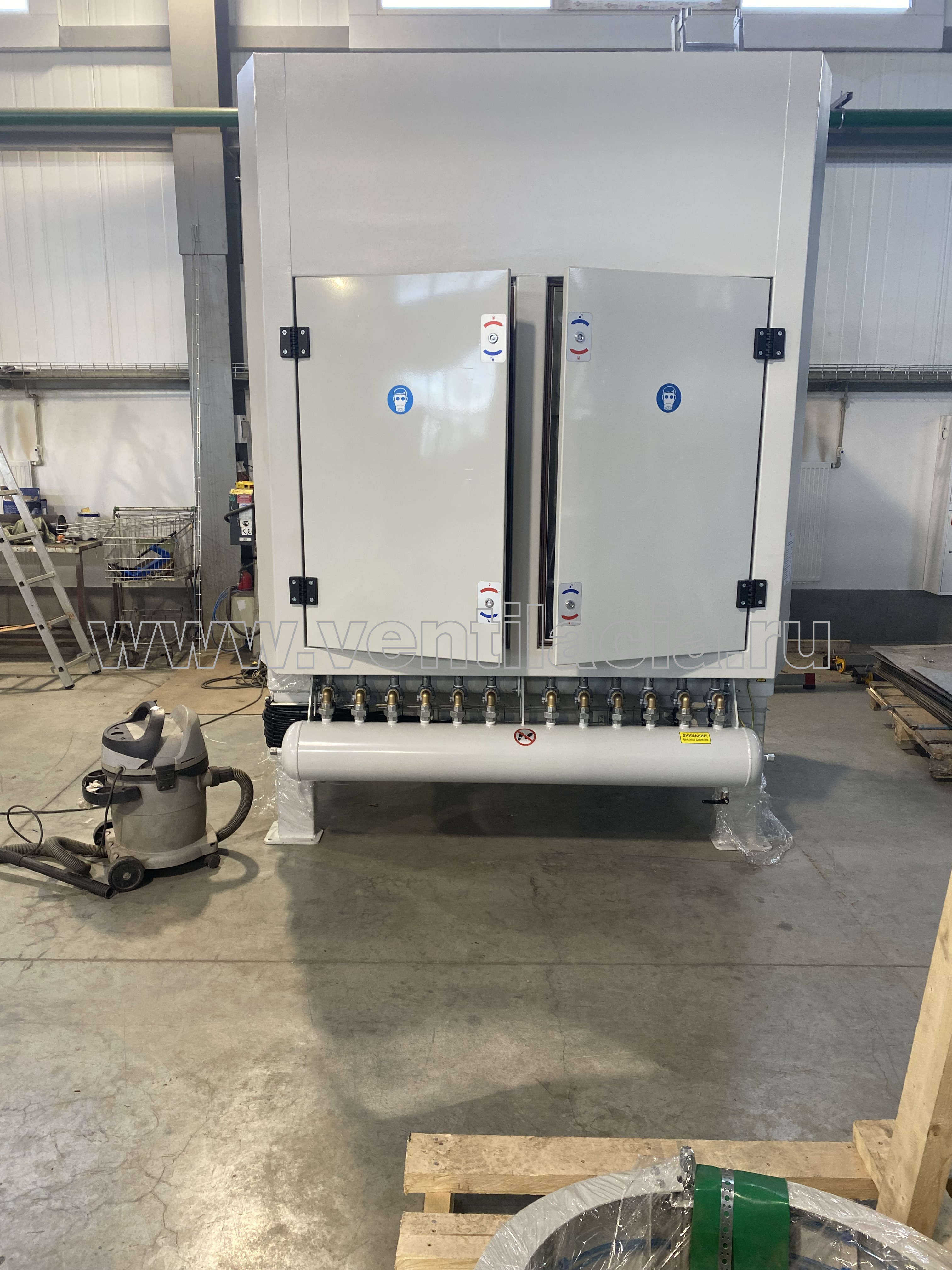

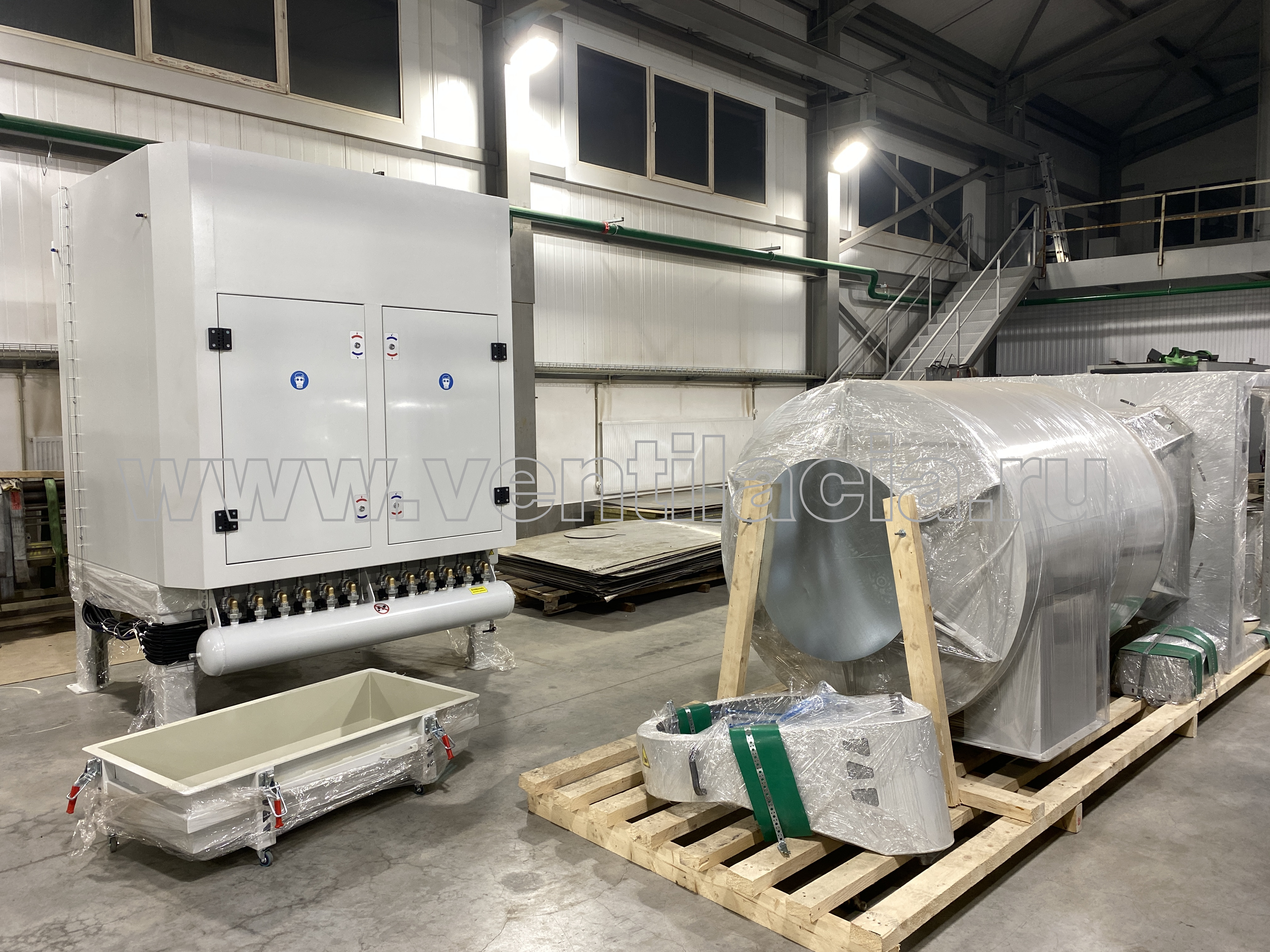

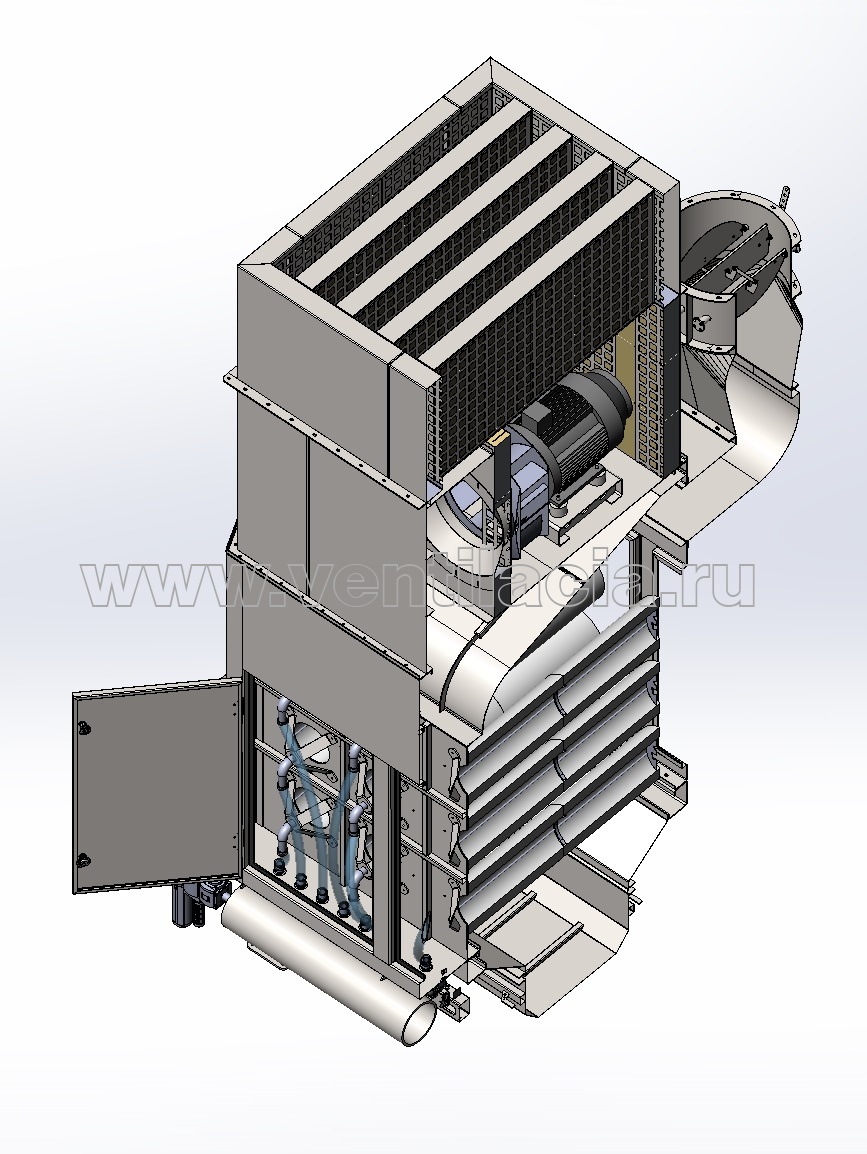

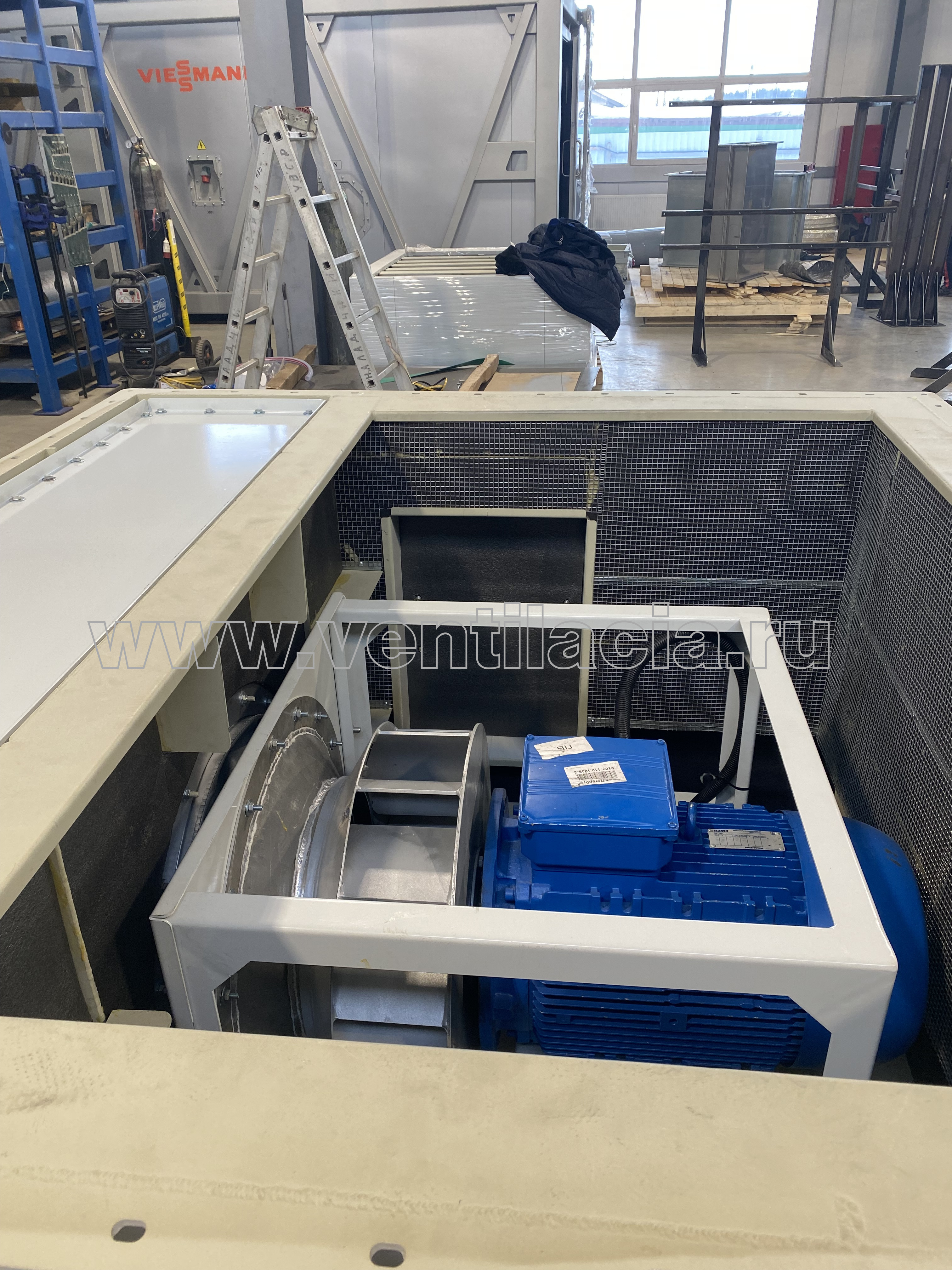

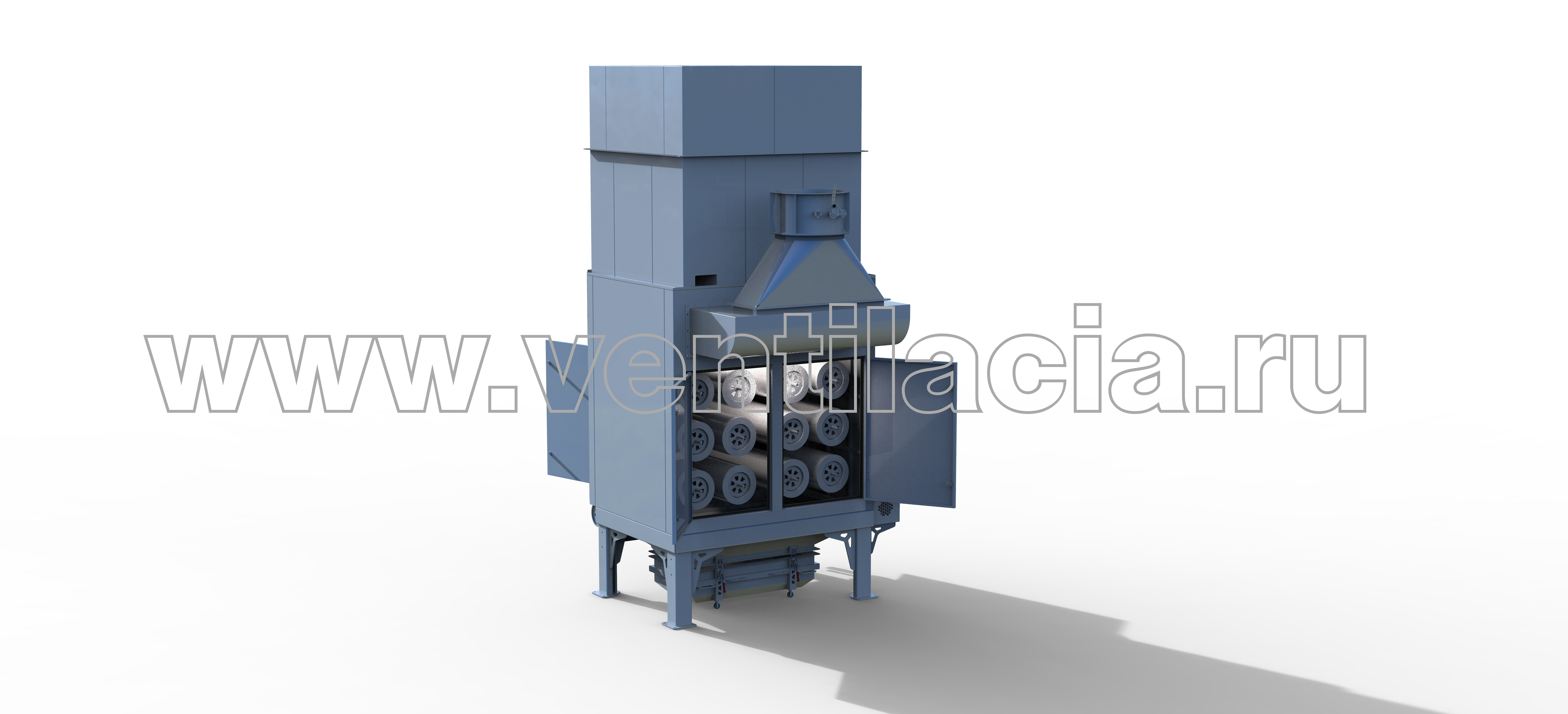

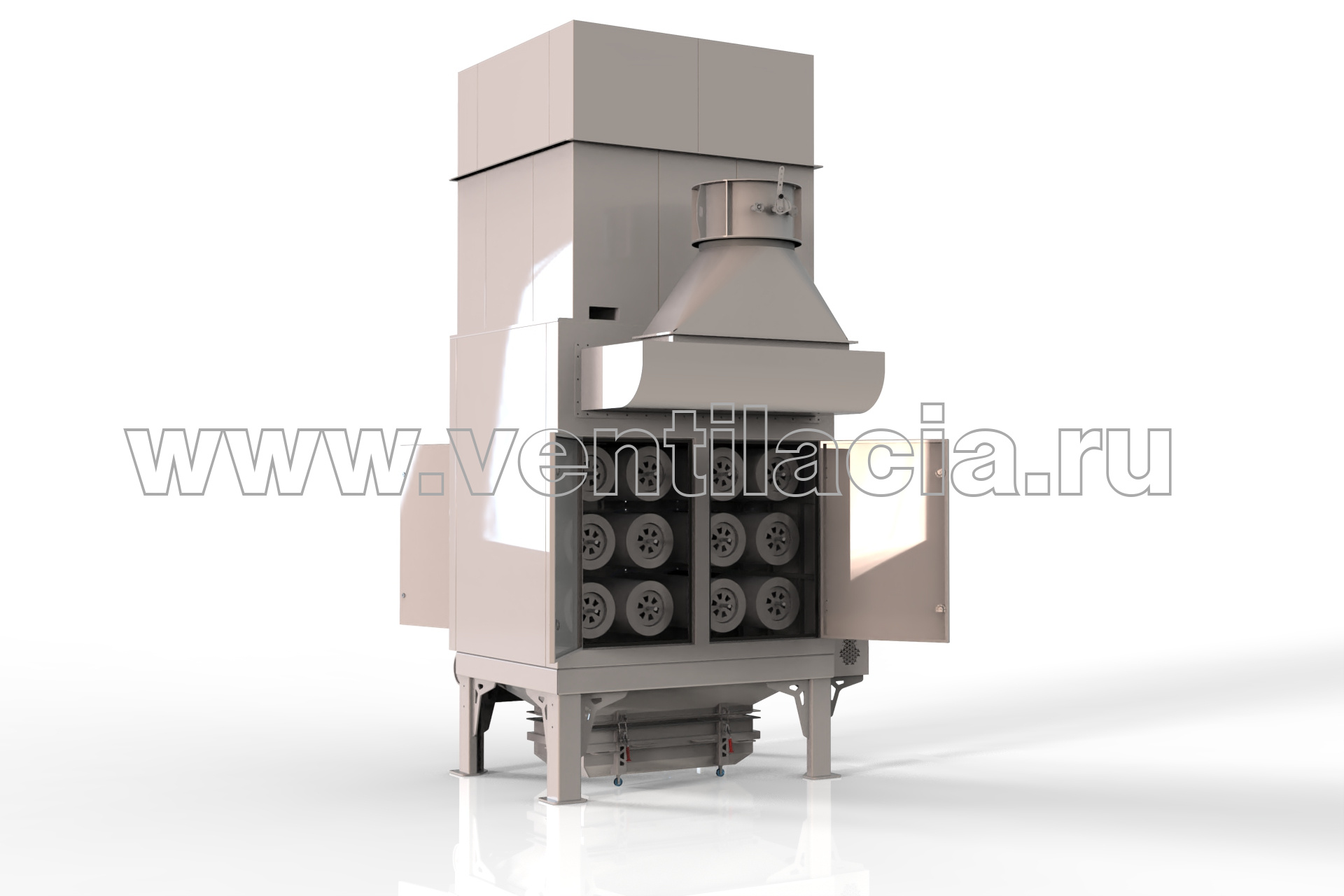

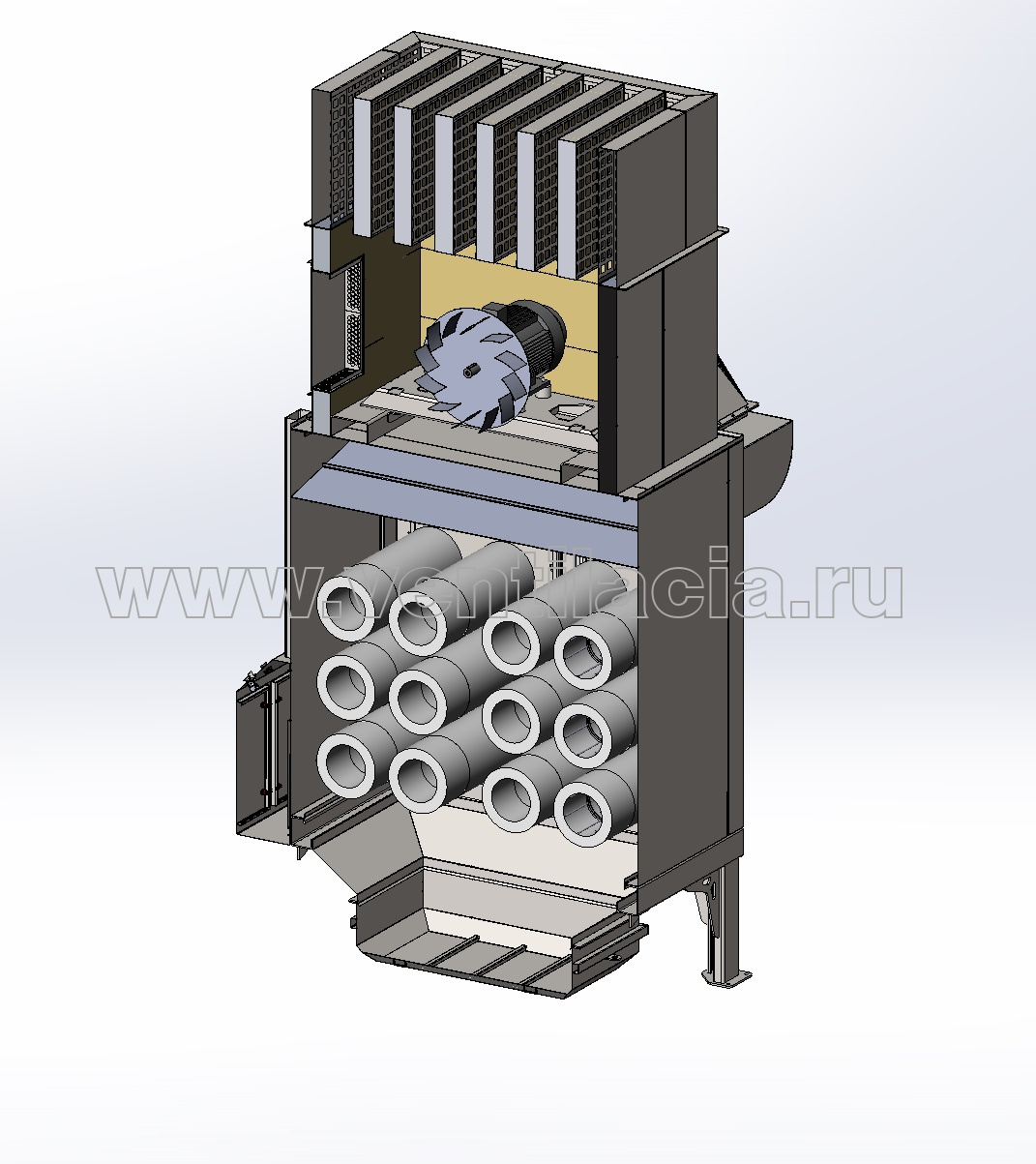

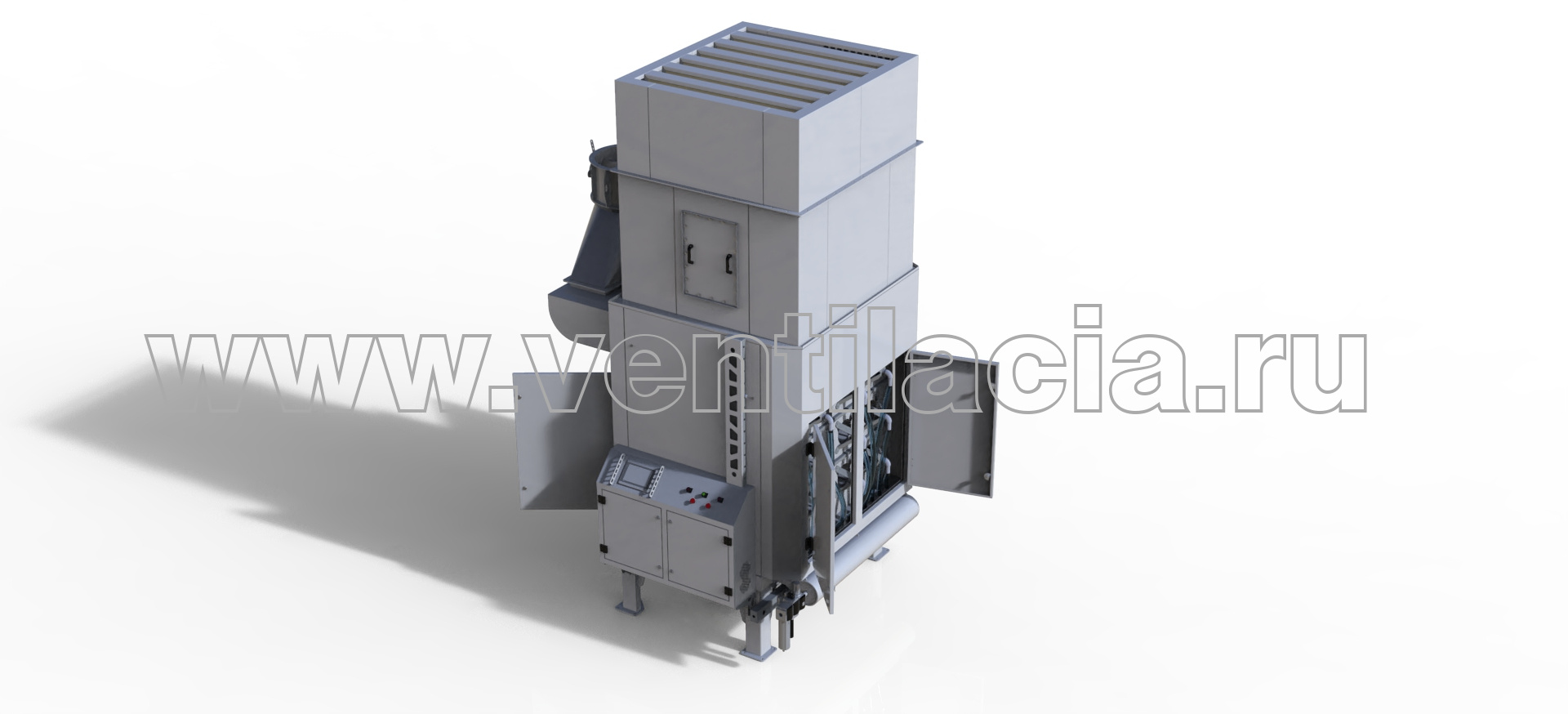

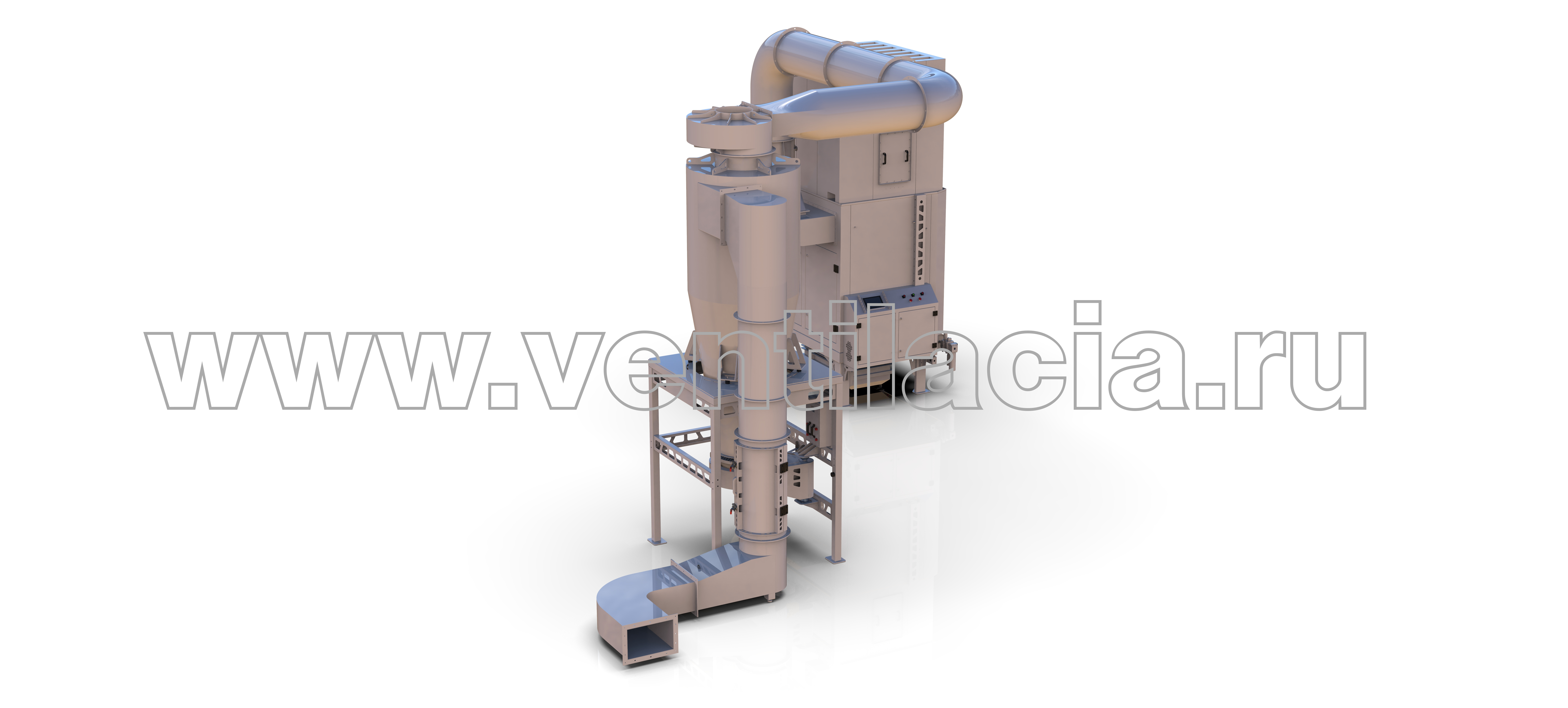

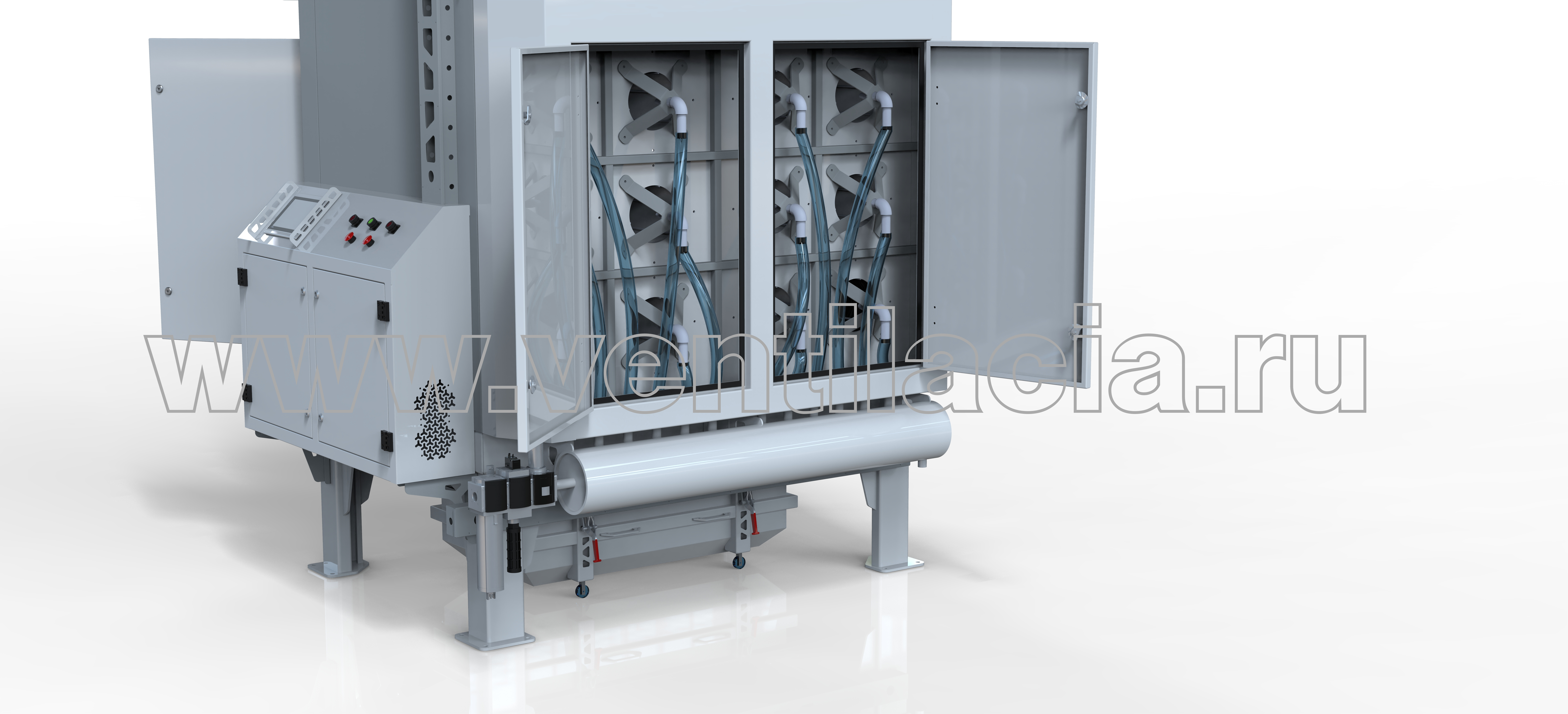

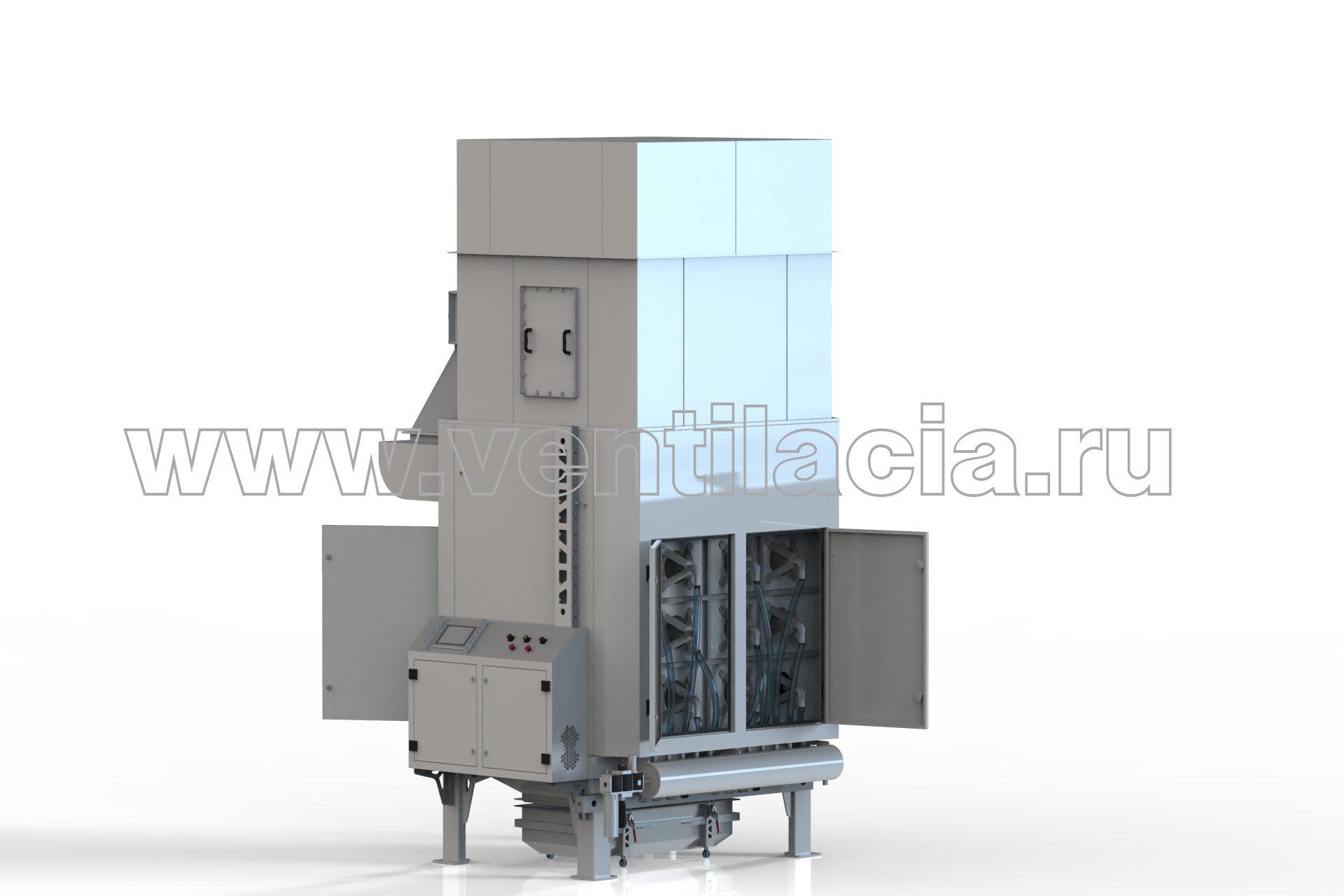

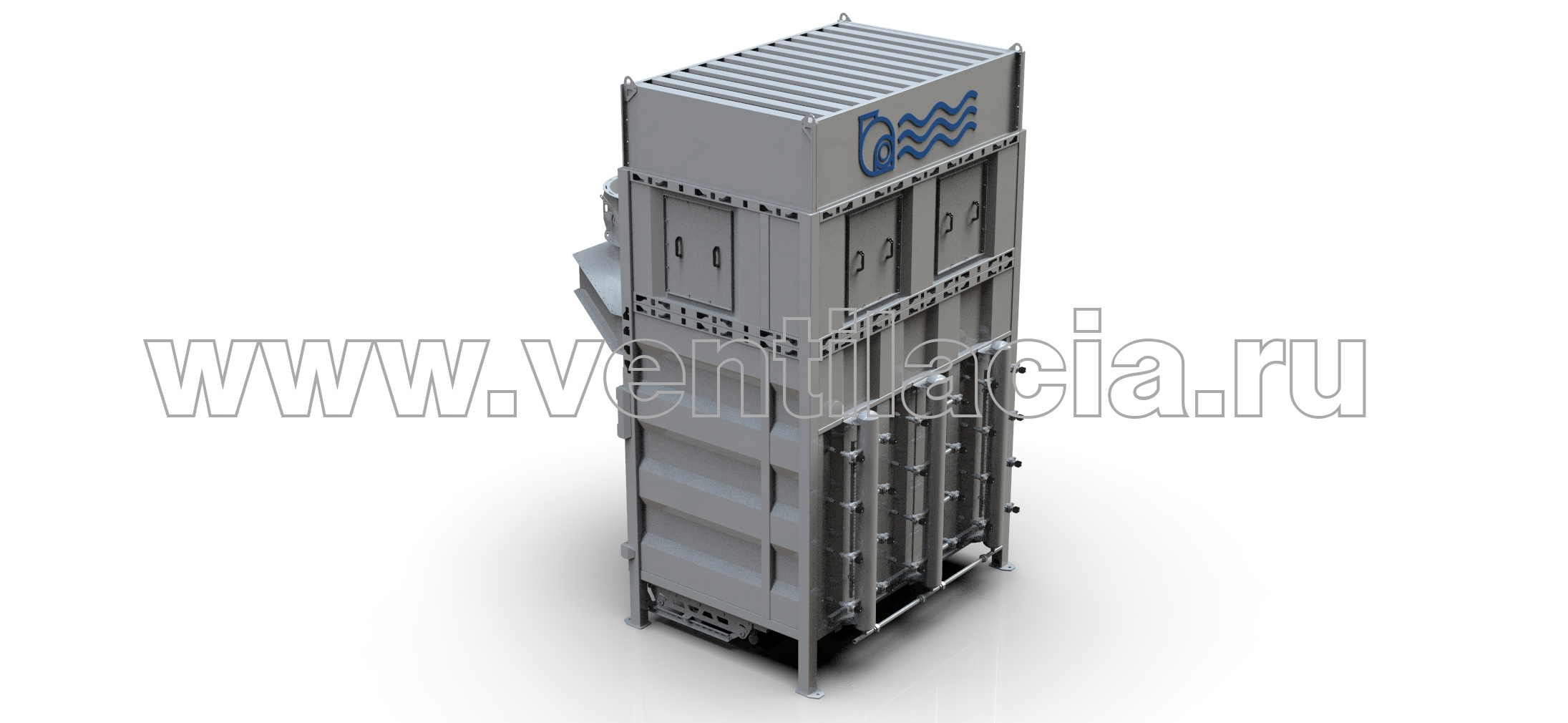

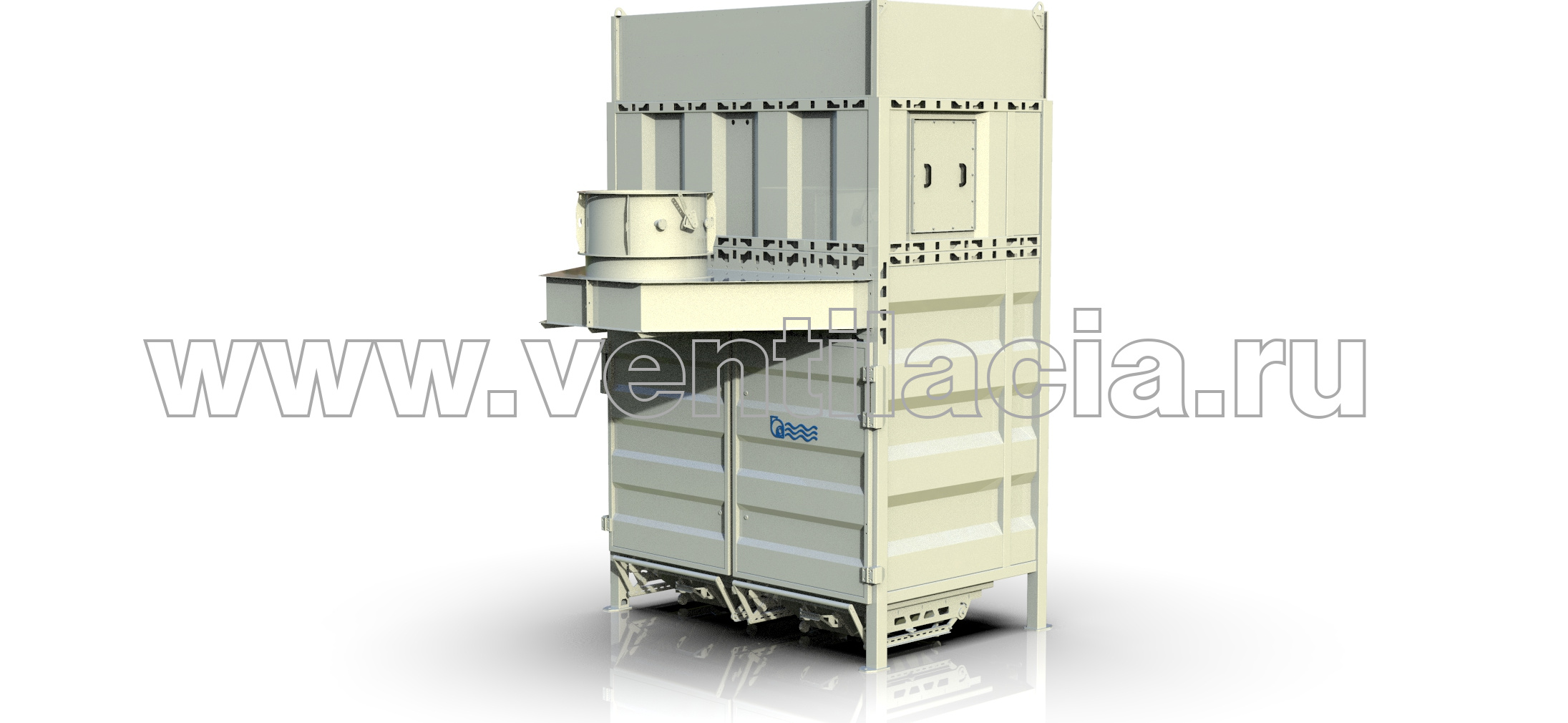

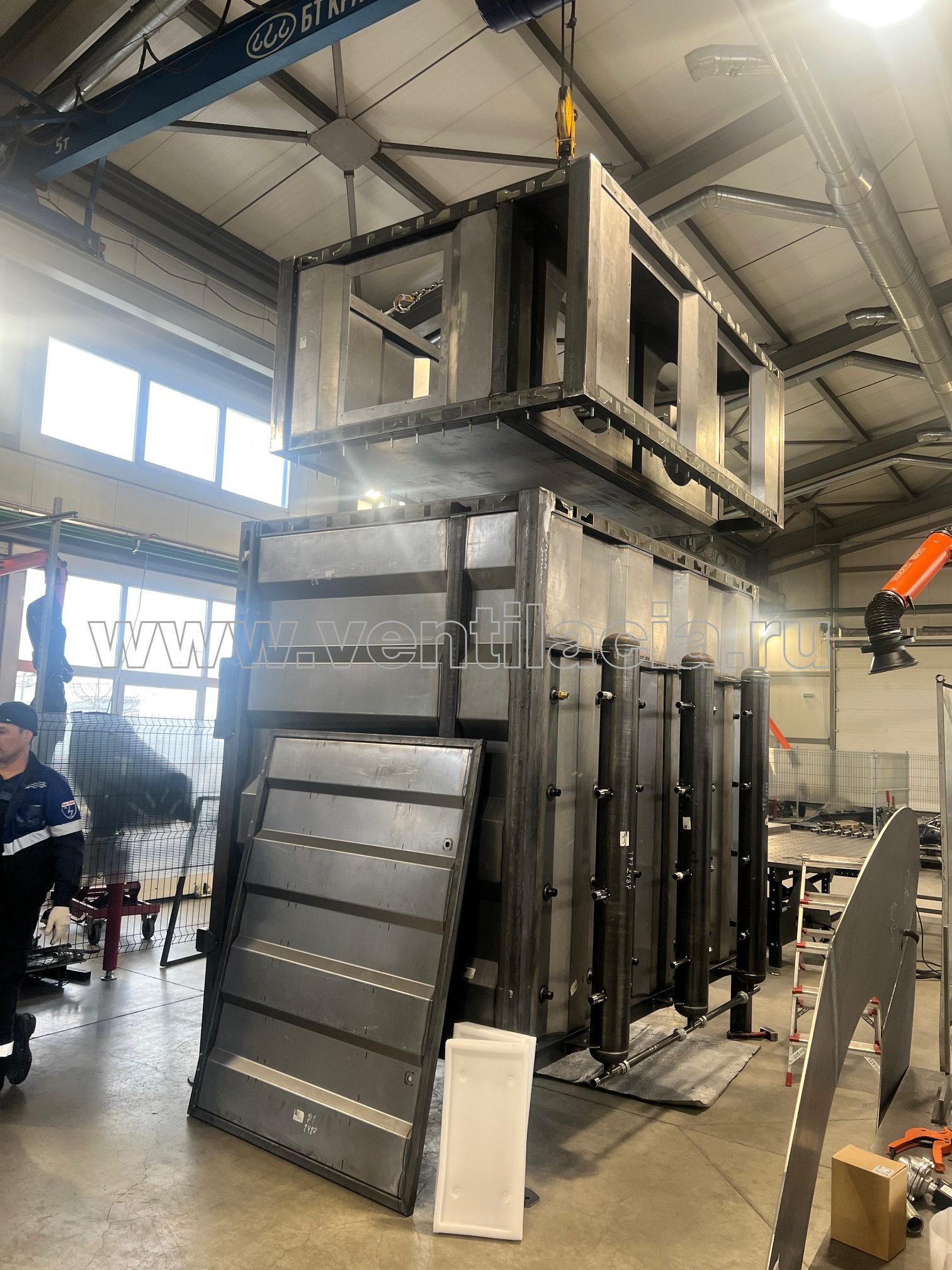

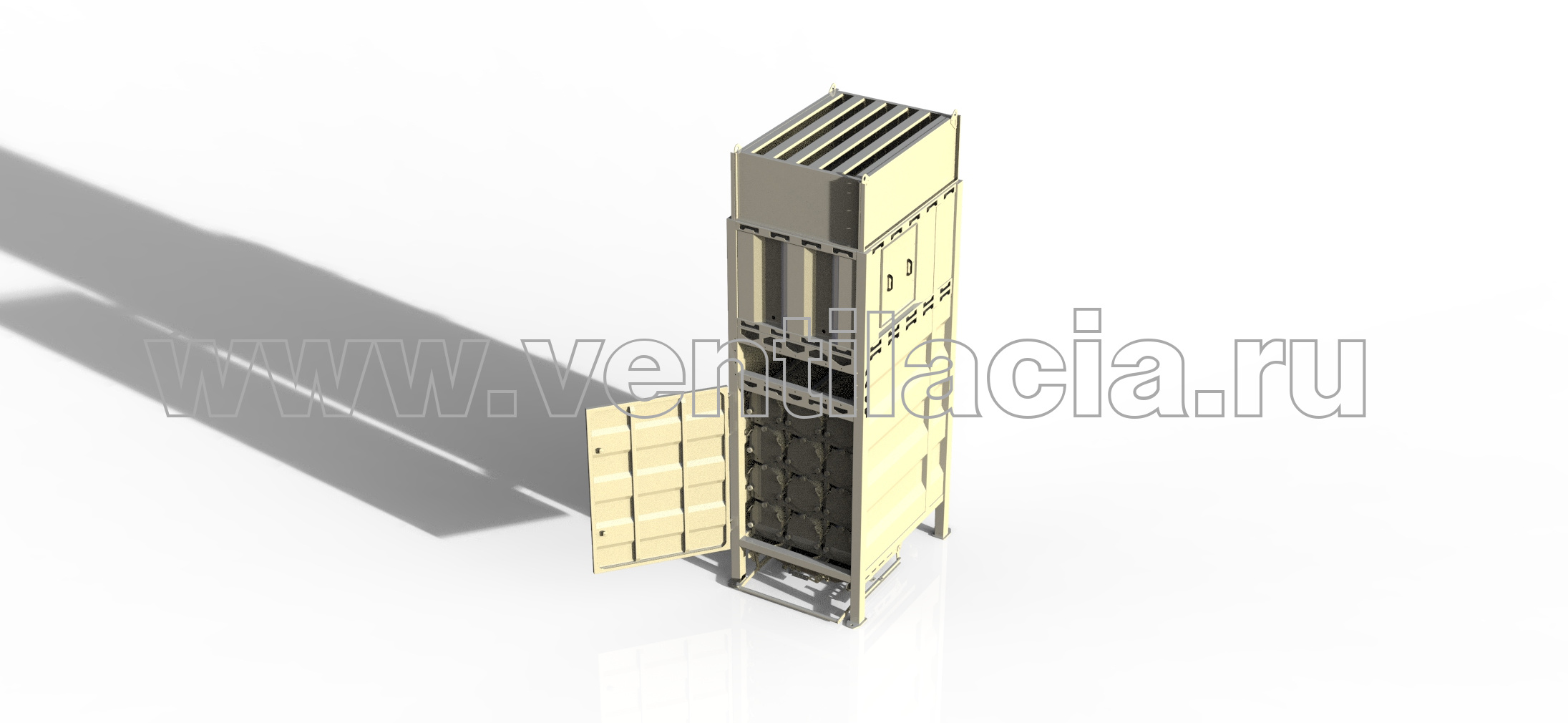

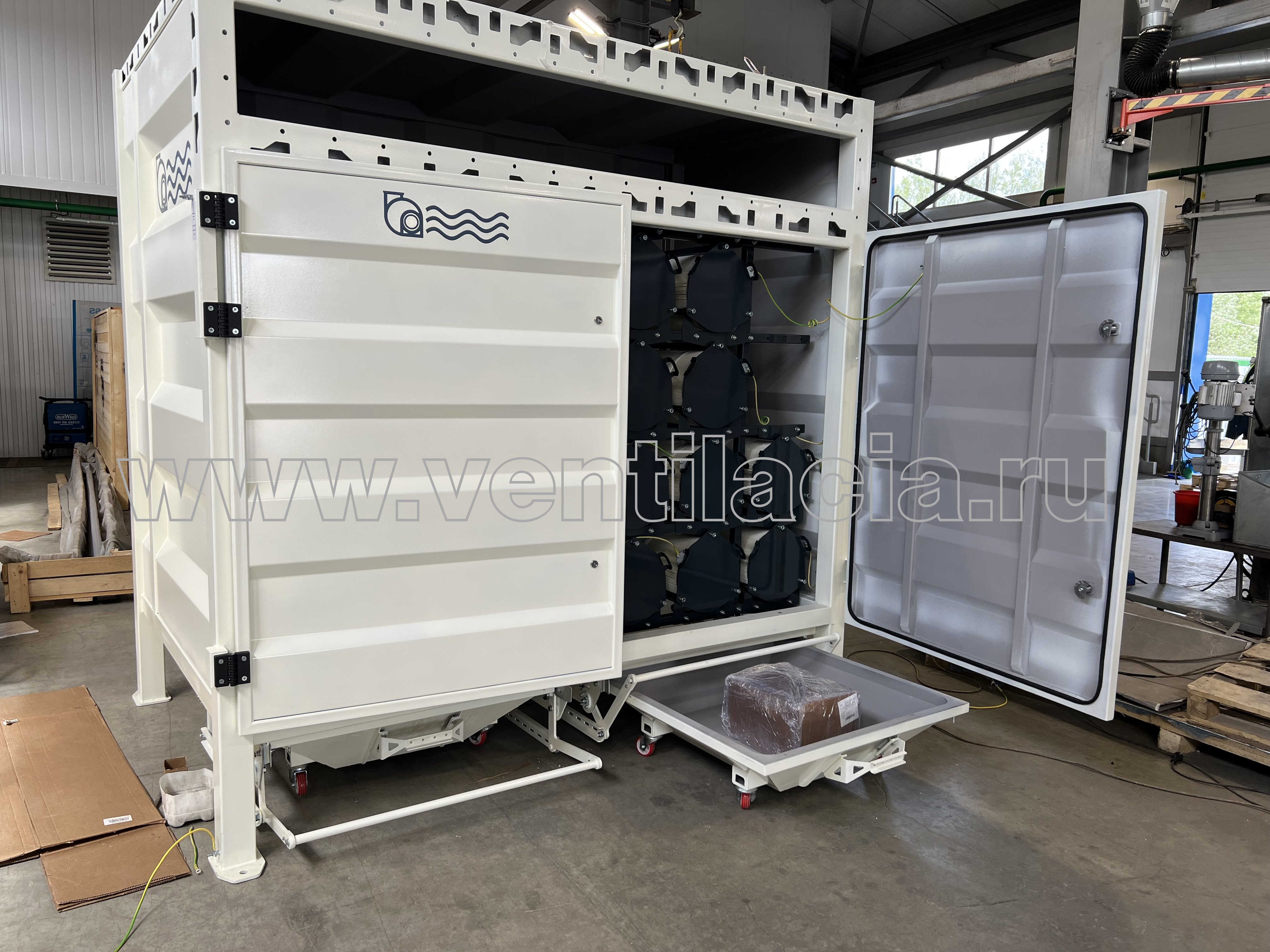

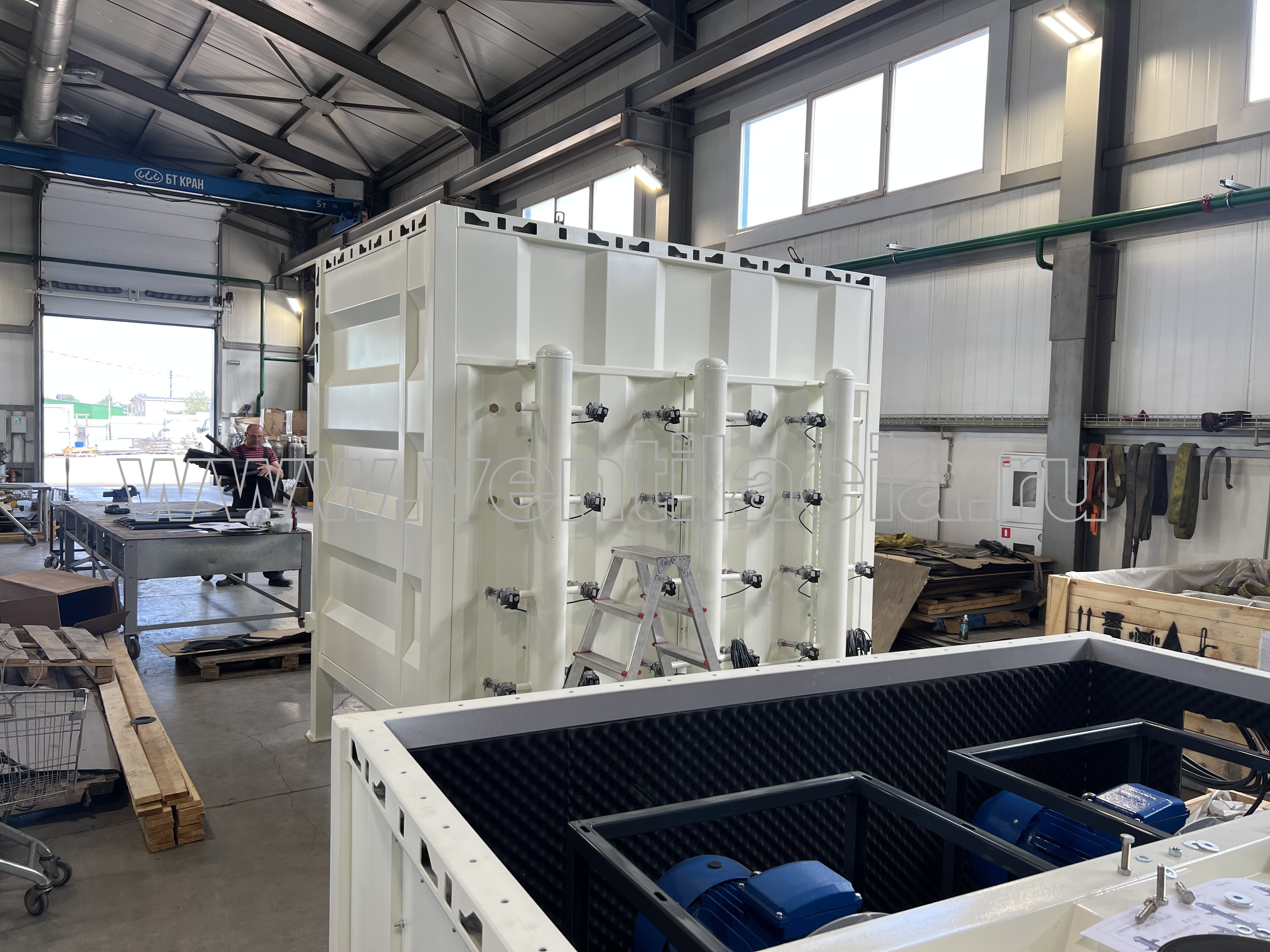

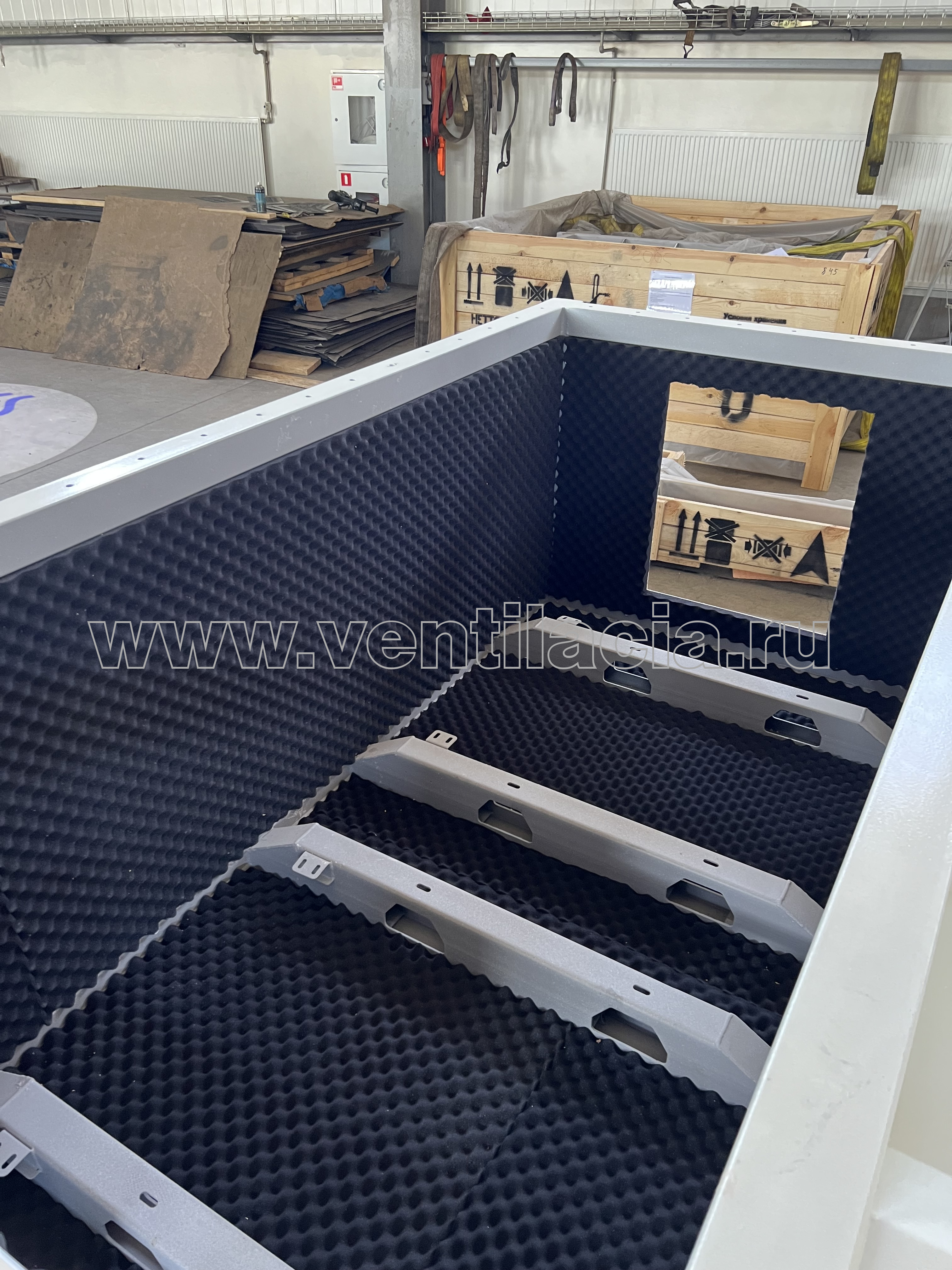

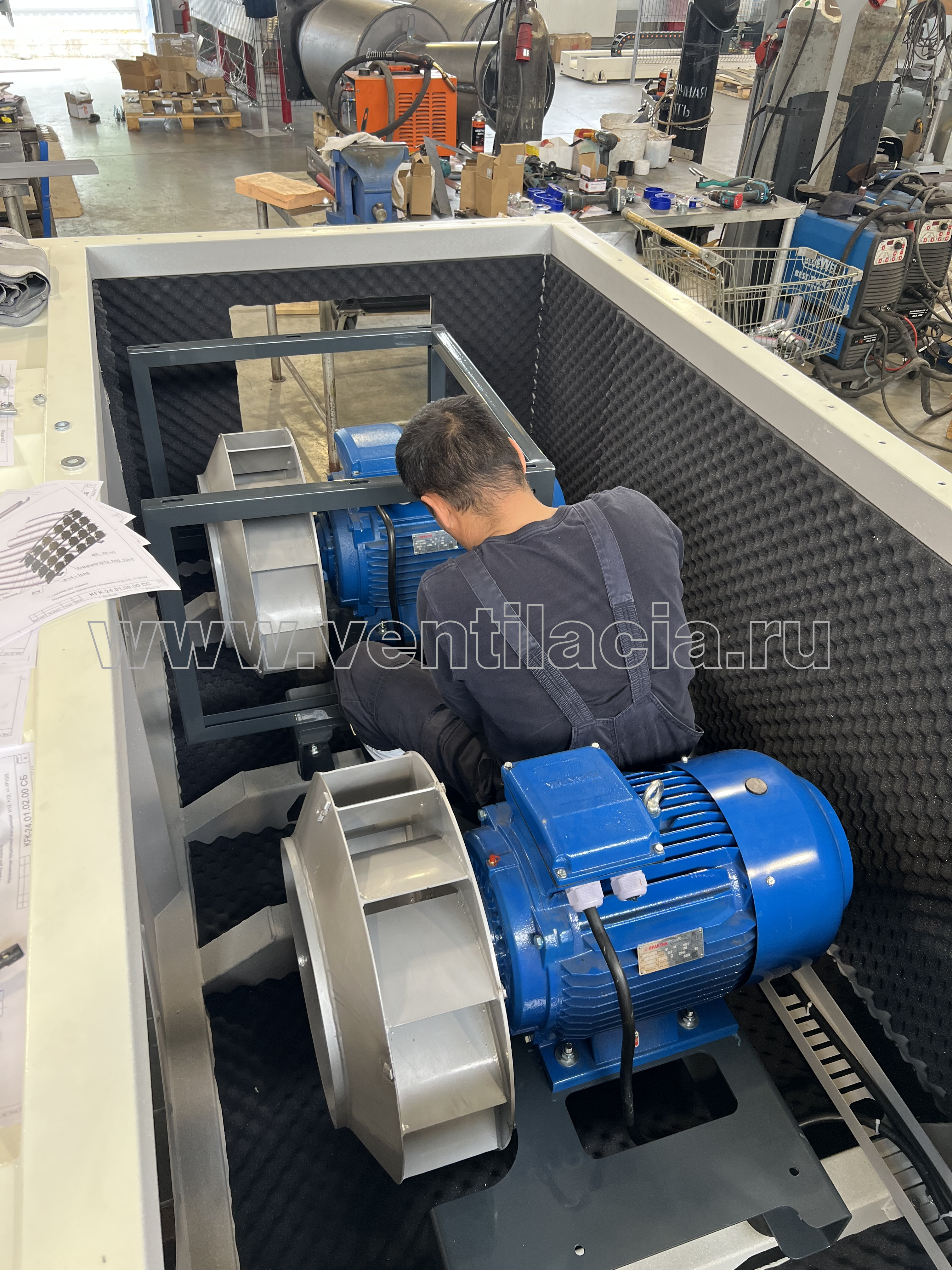

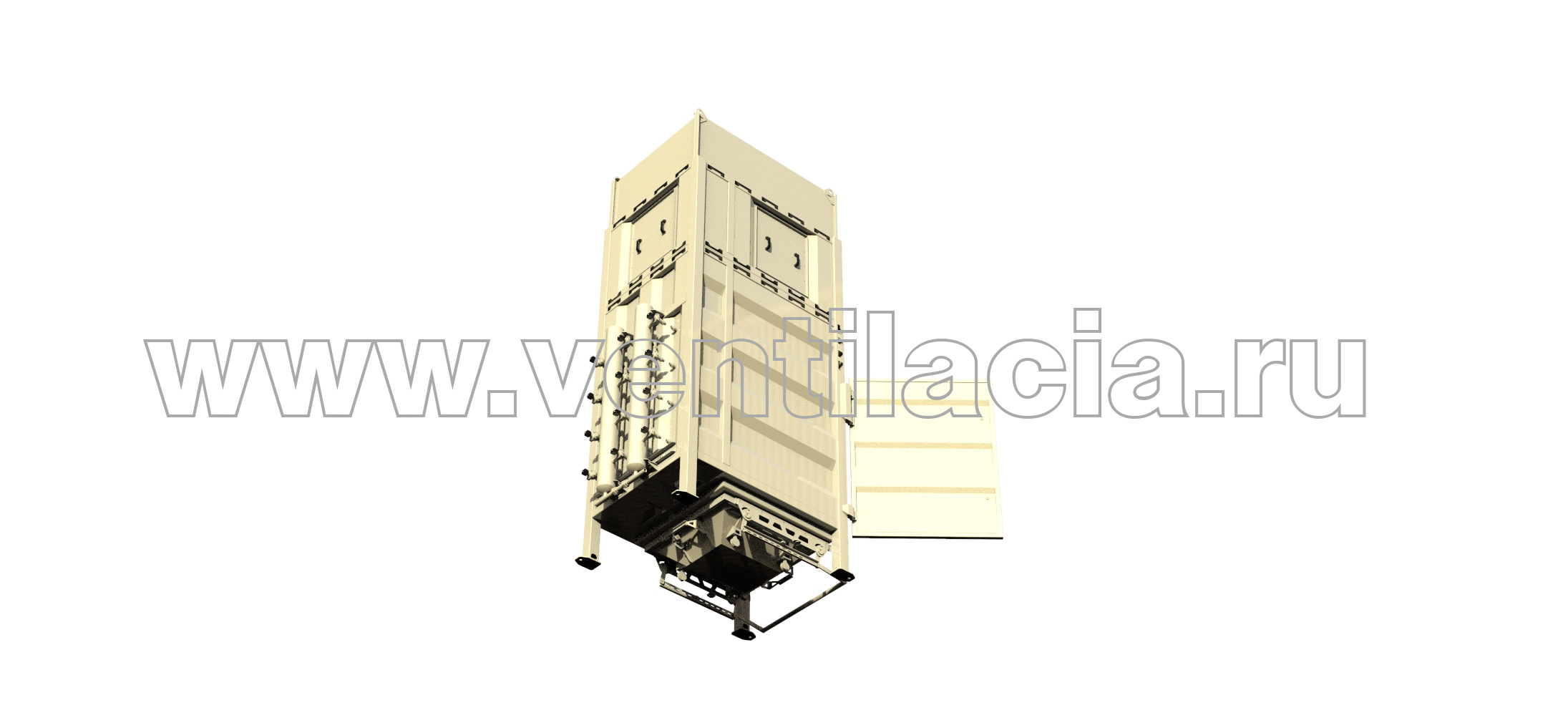

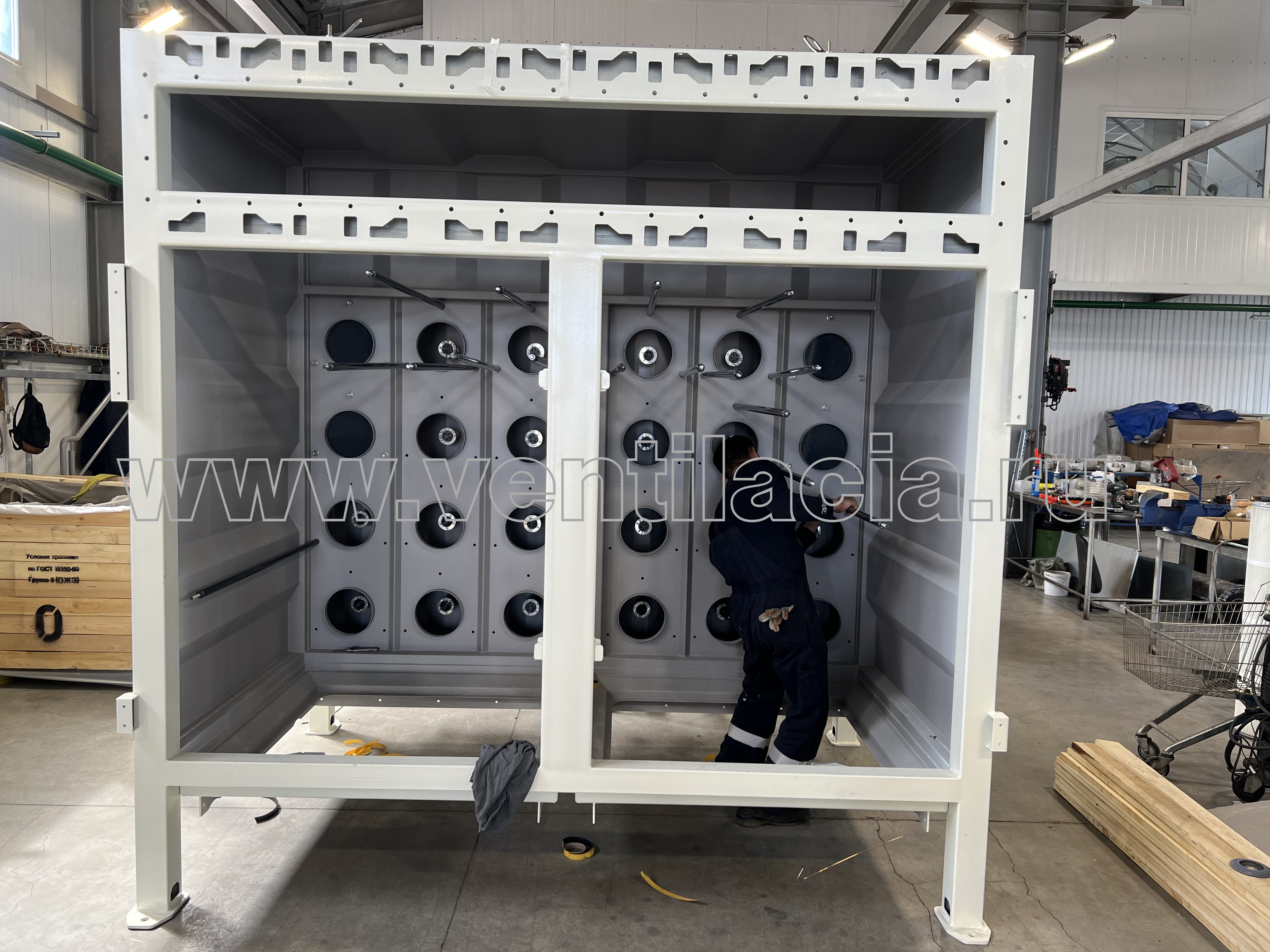

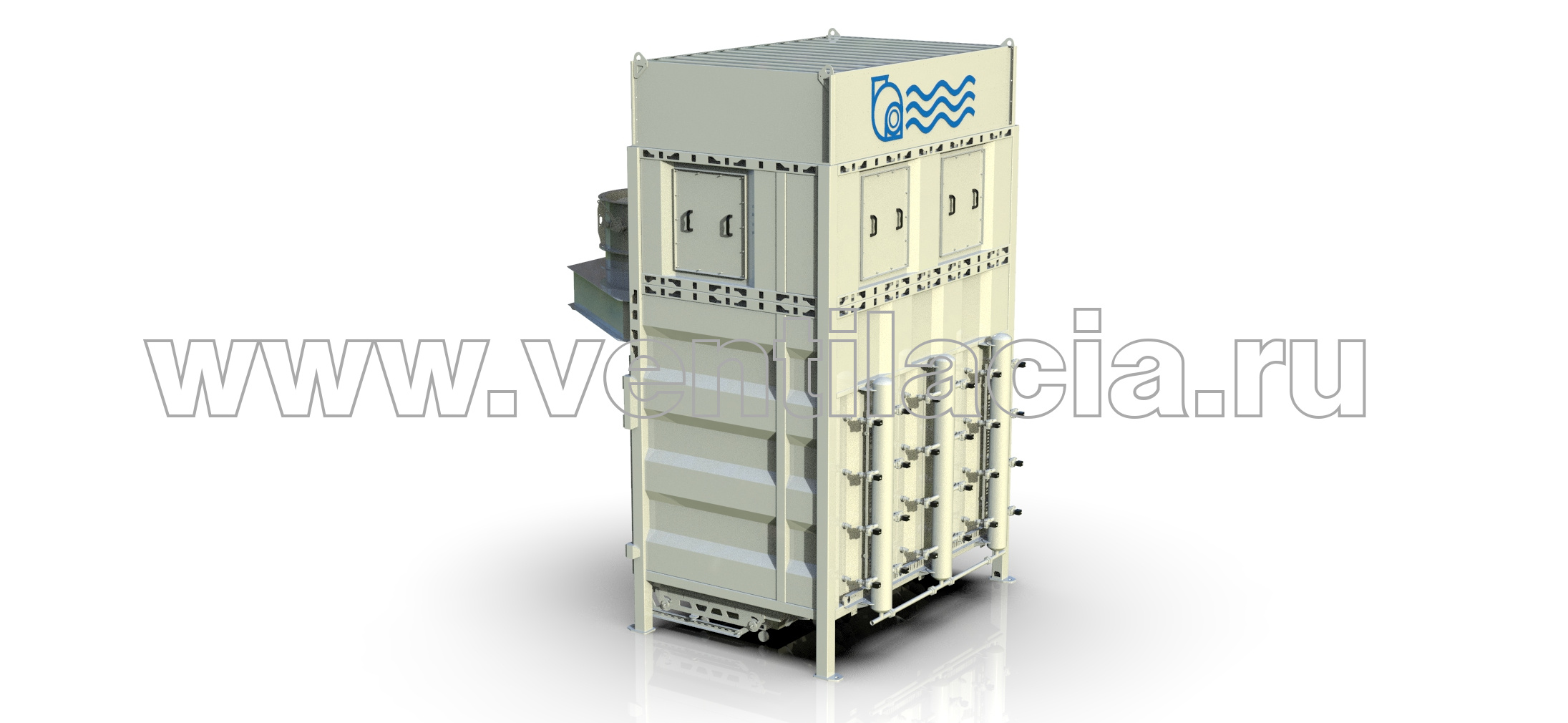

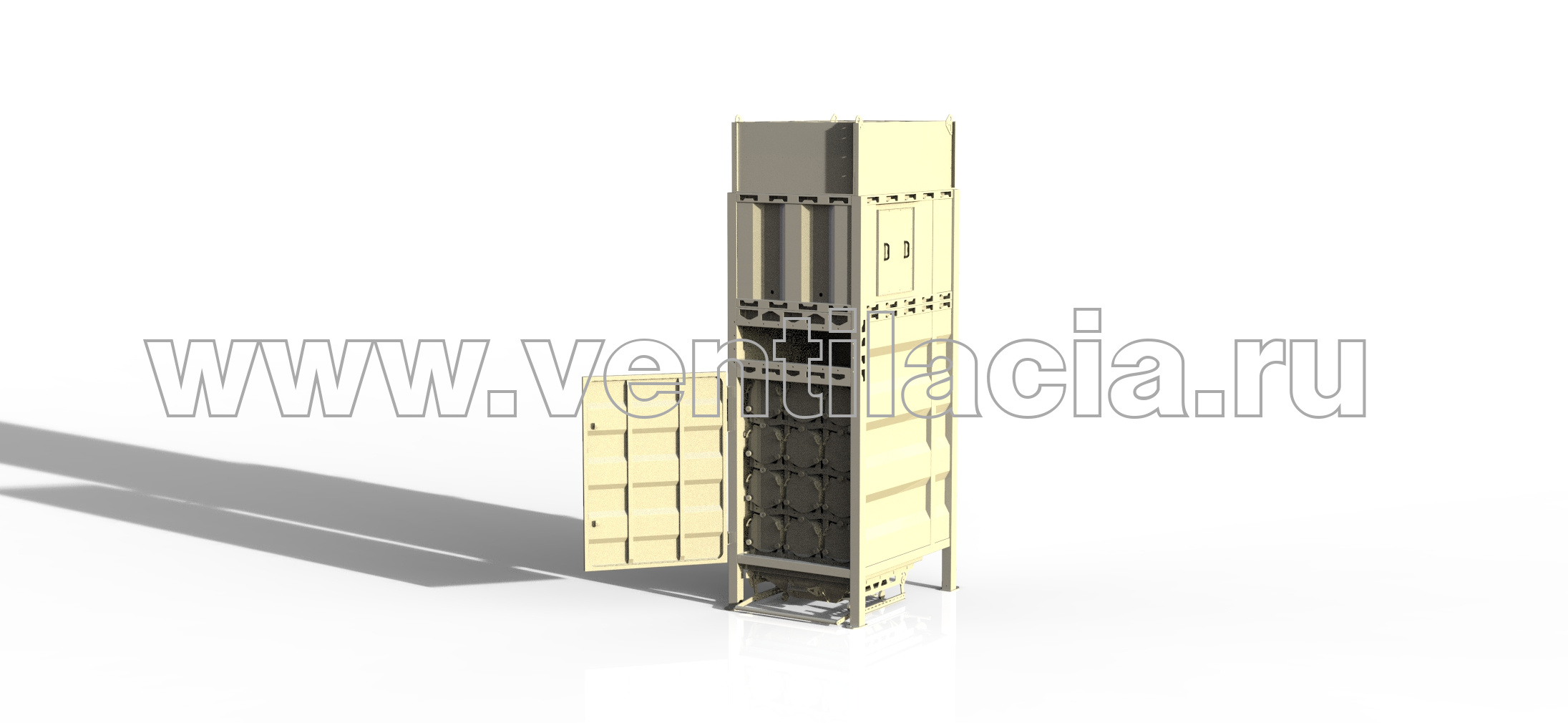

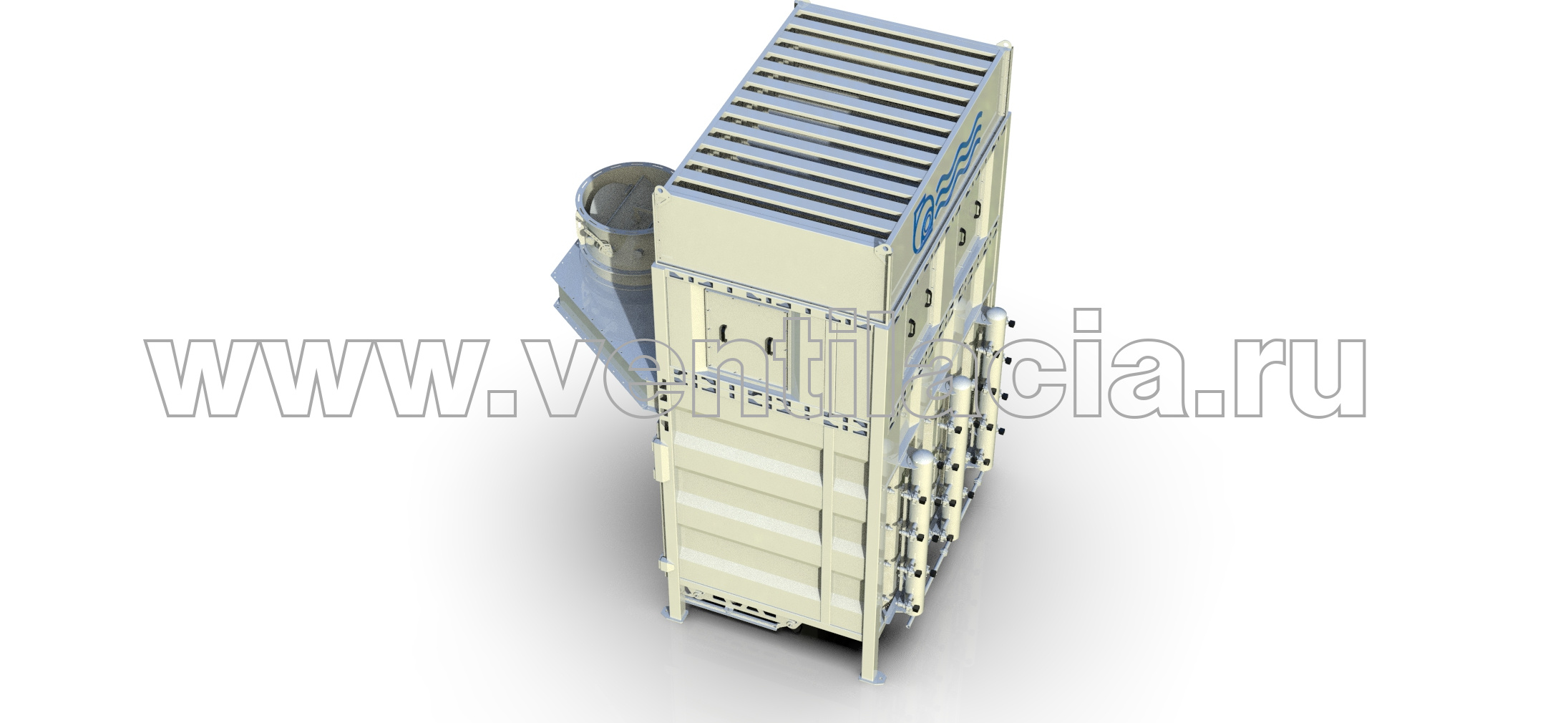

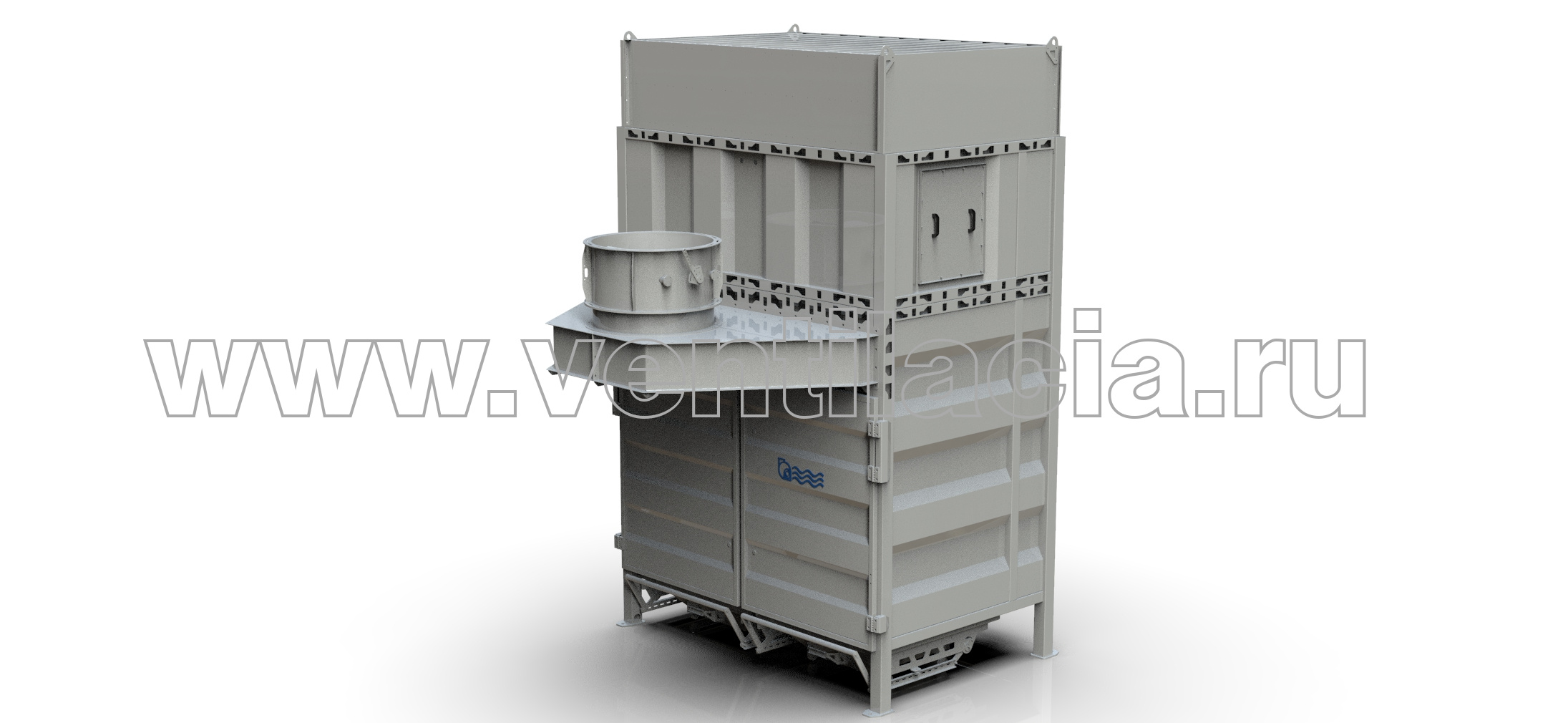

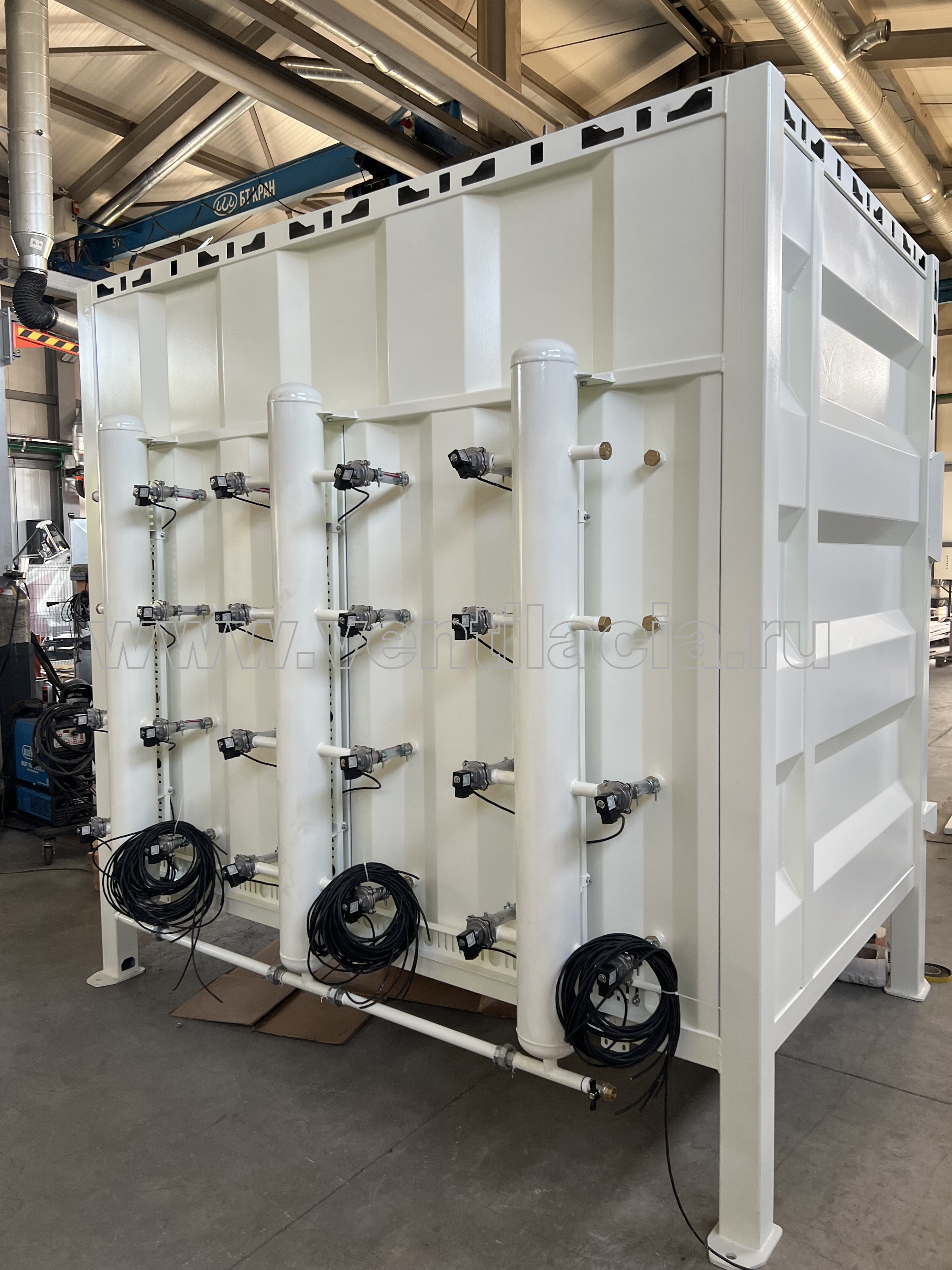

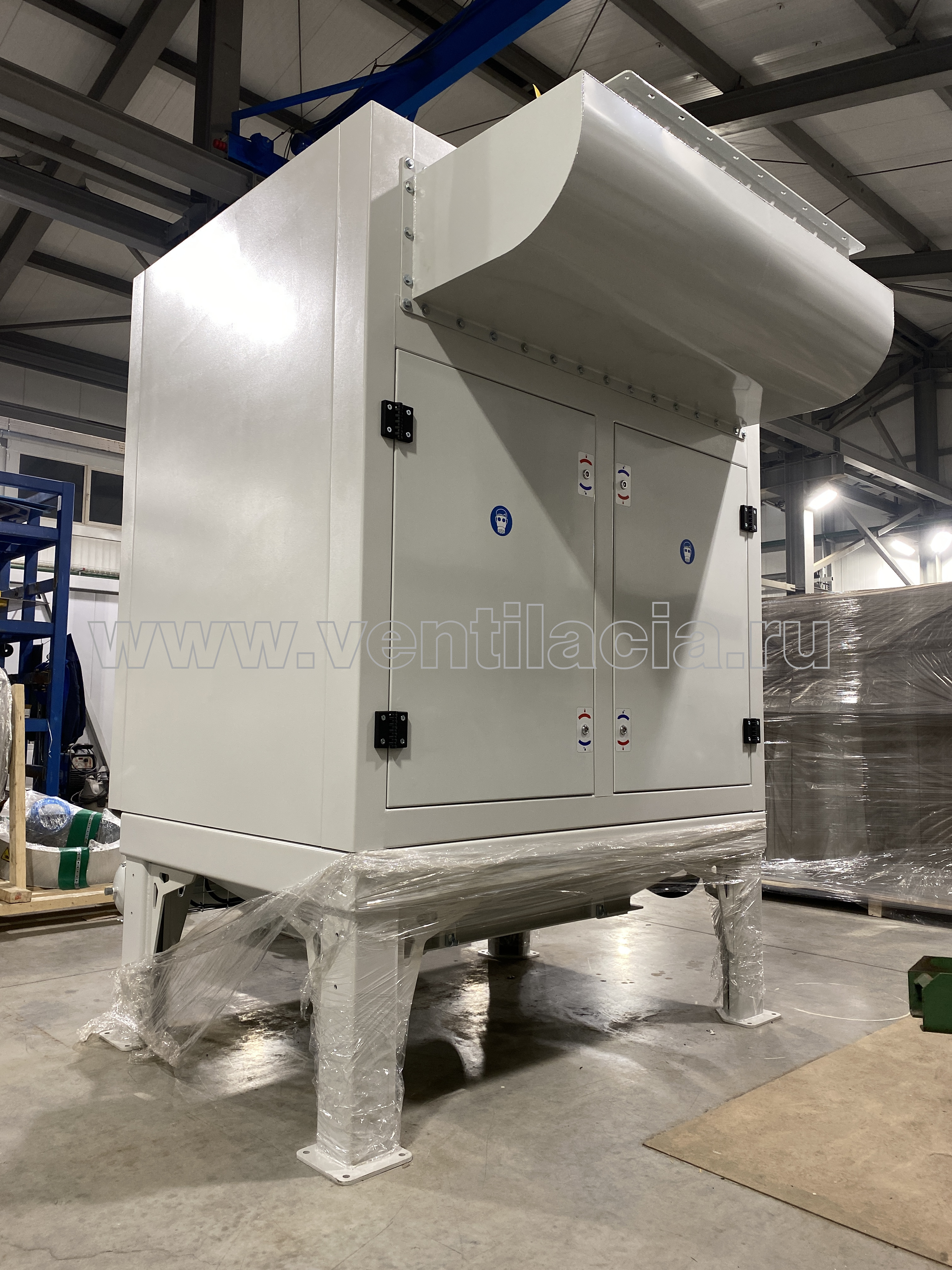

На данных эскизах и фотографиях представлен фильтр рассчитанный на очистку 12 000 - 16 000 кубических метров воздуха в час. Вентилятор фильтра создает разряжение до 4 200 Па. Количество фильтрующих элементов 12 шт, общая площадь фильтрующей поверхности - до 240 квадратных метров.

Модель рассчитанная на очистку 10 000 - 12 000 кубических метров воздуха в час имеет 9 фильтрующих элементов и общую площадь фильтрующей поверхности - до 180 квадратных метров.

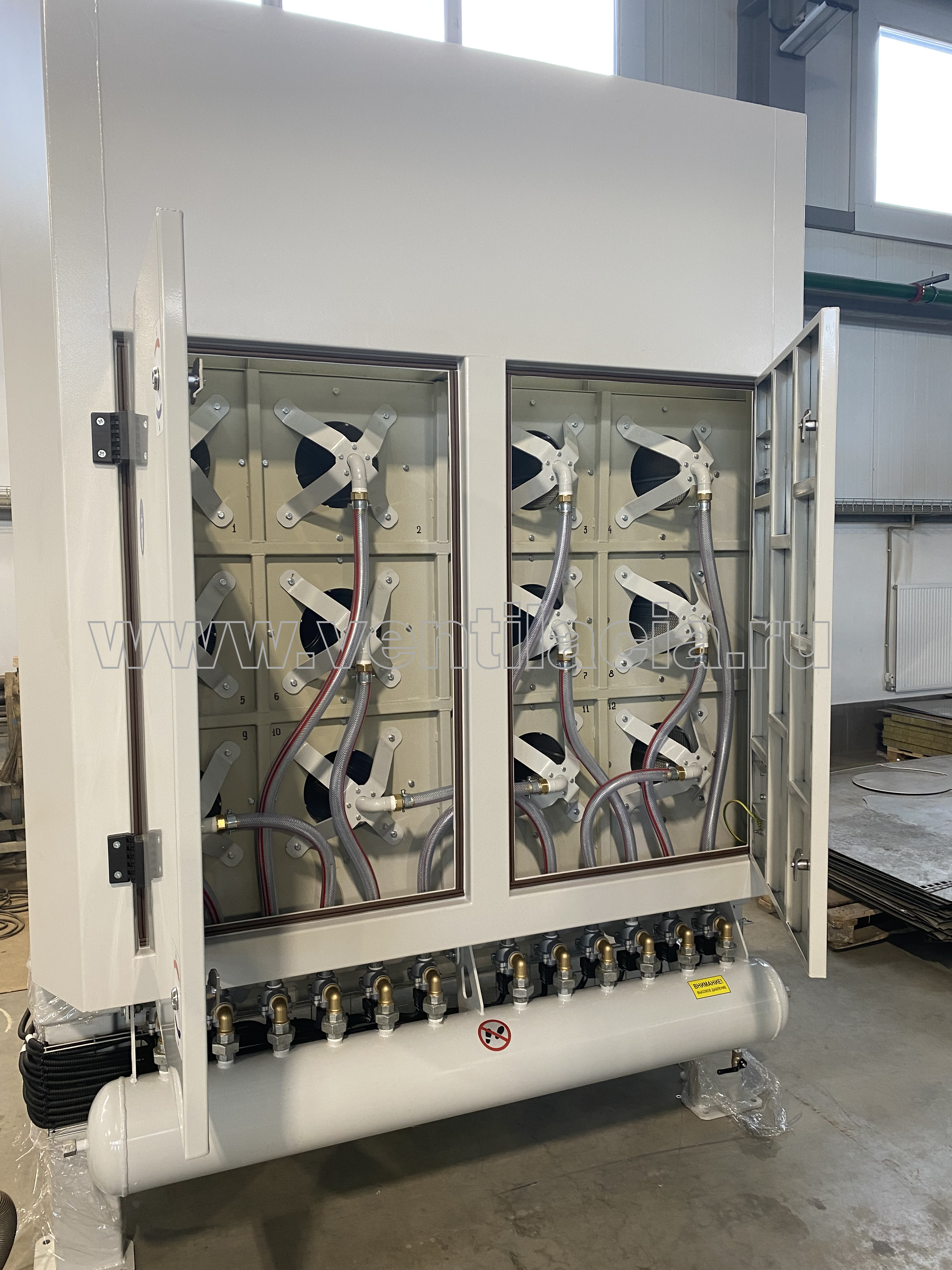

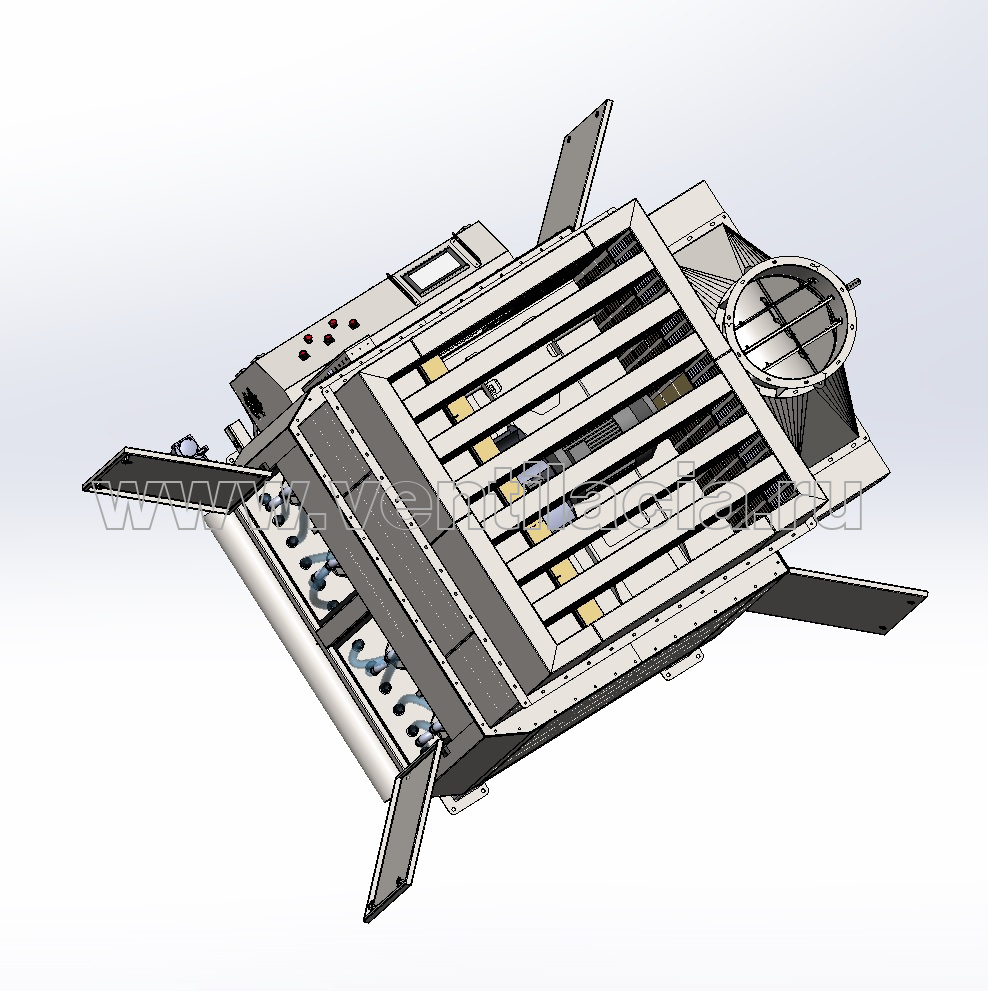

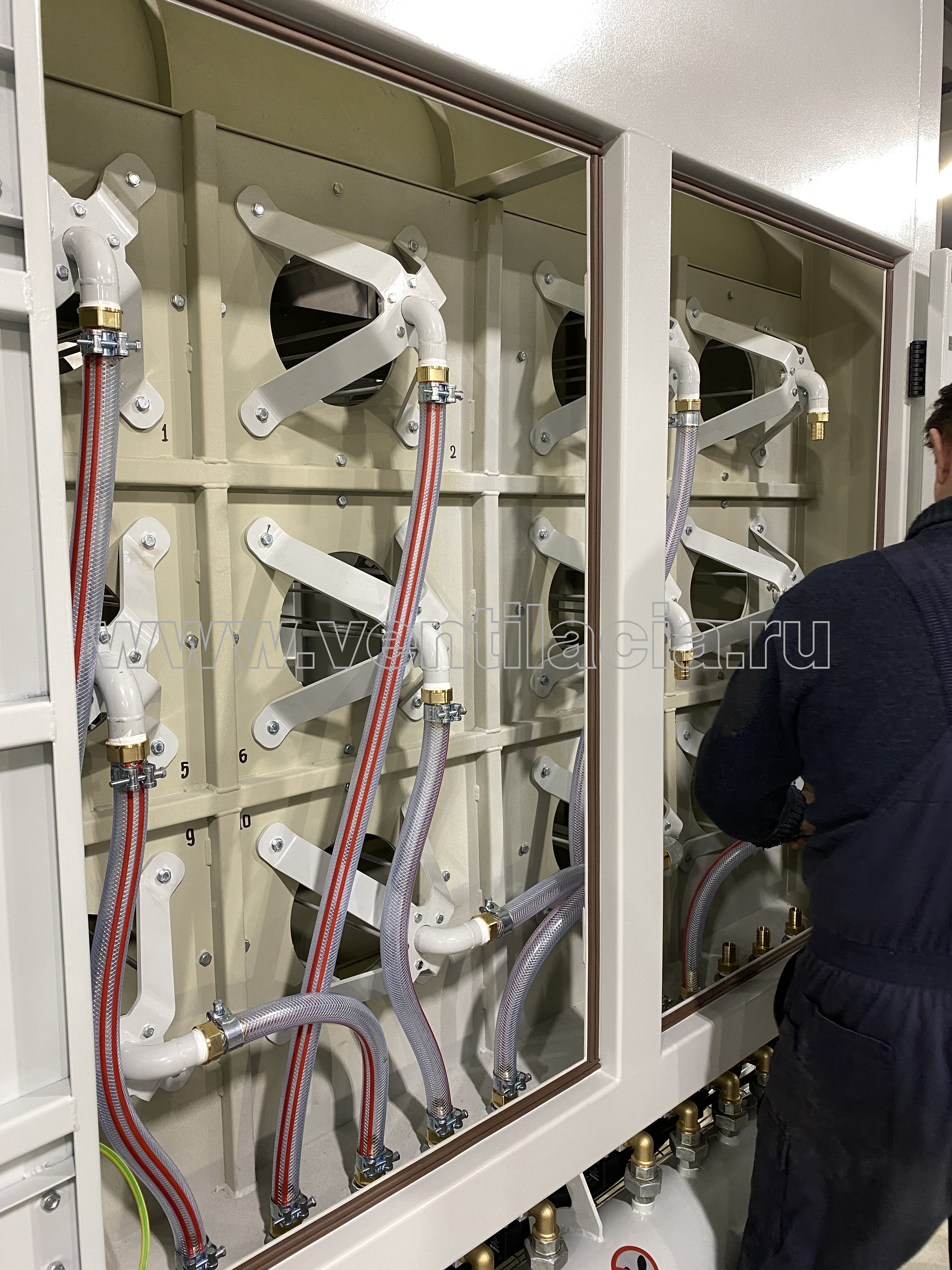

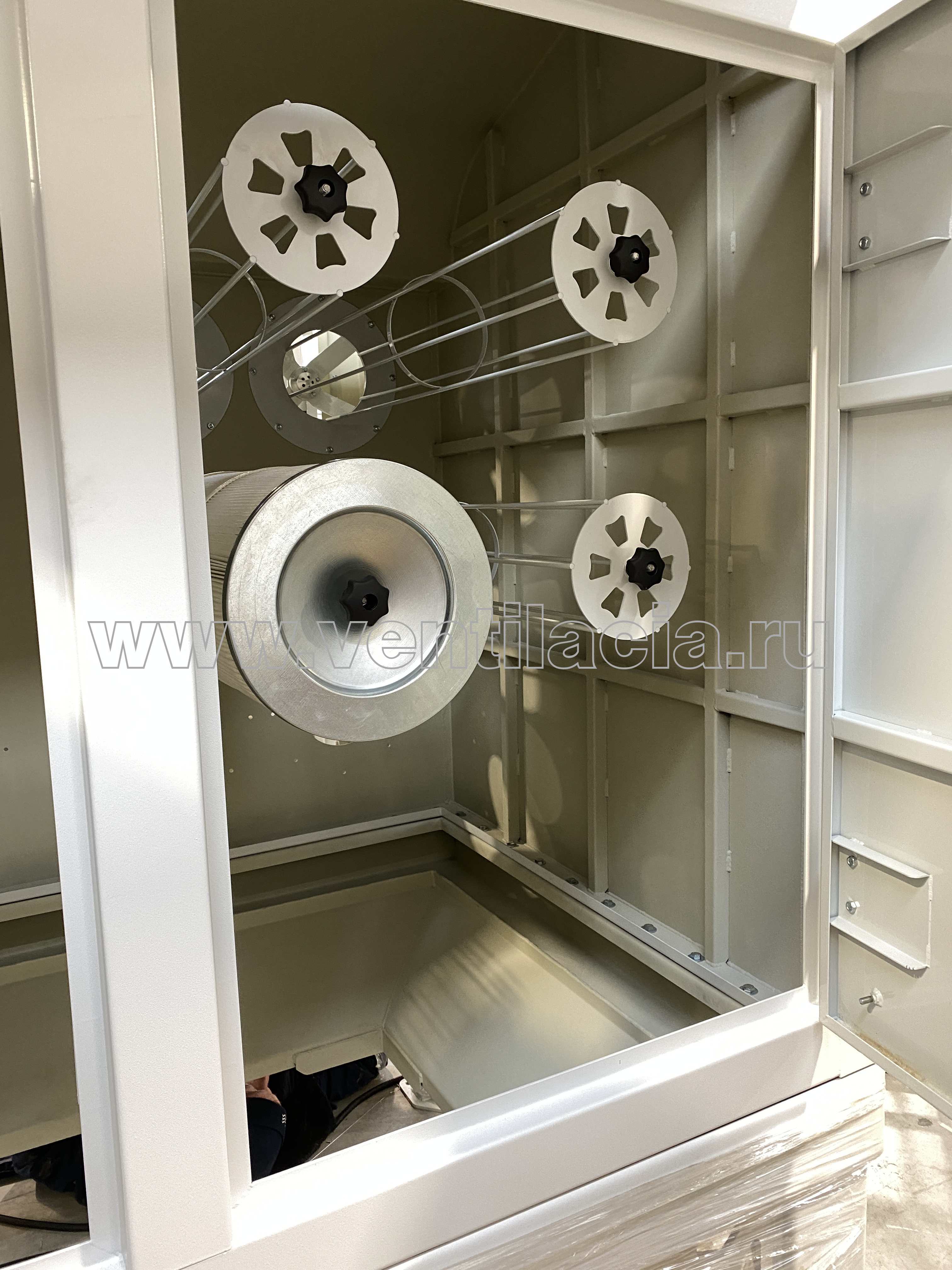

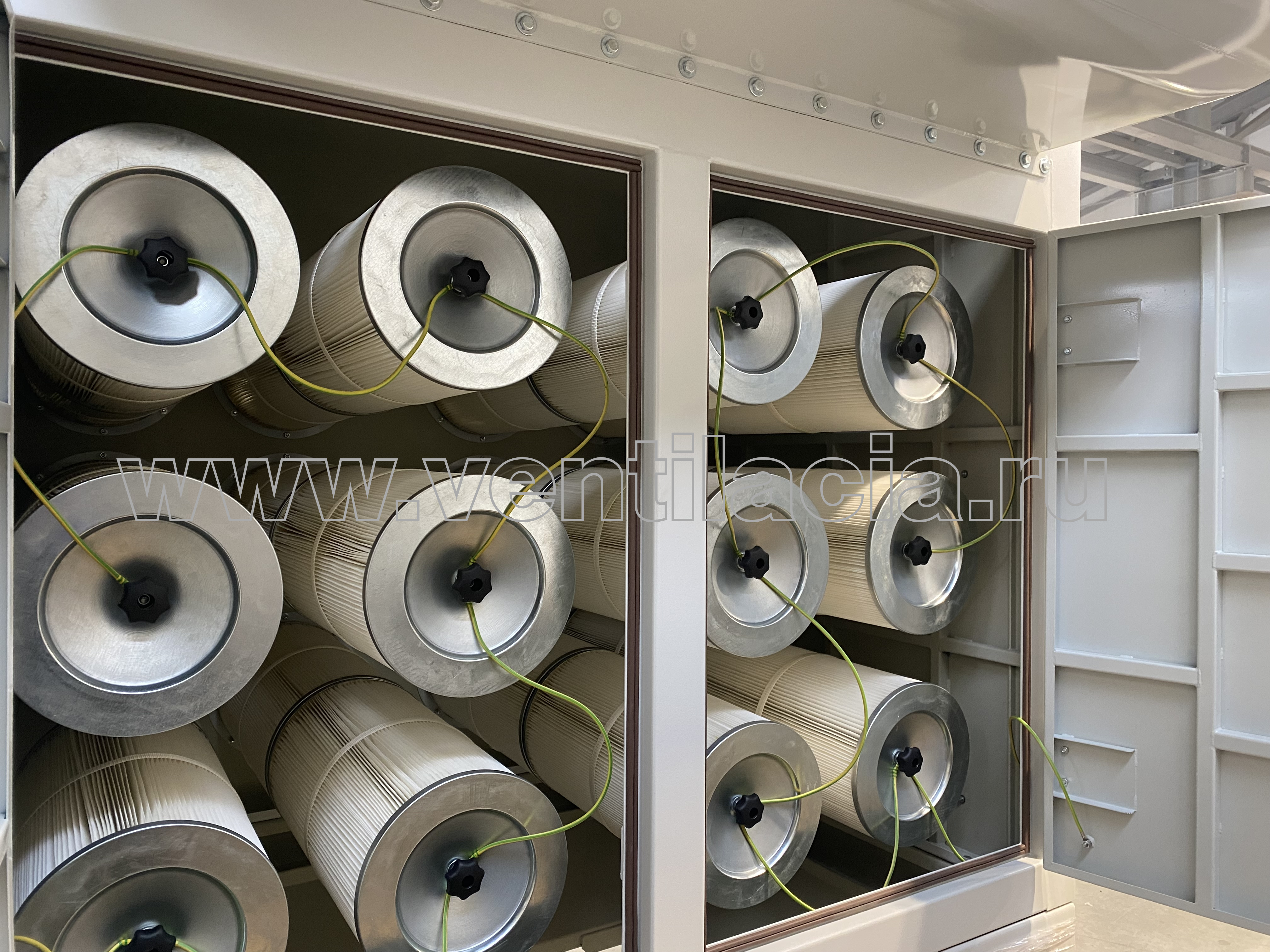

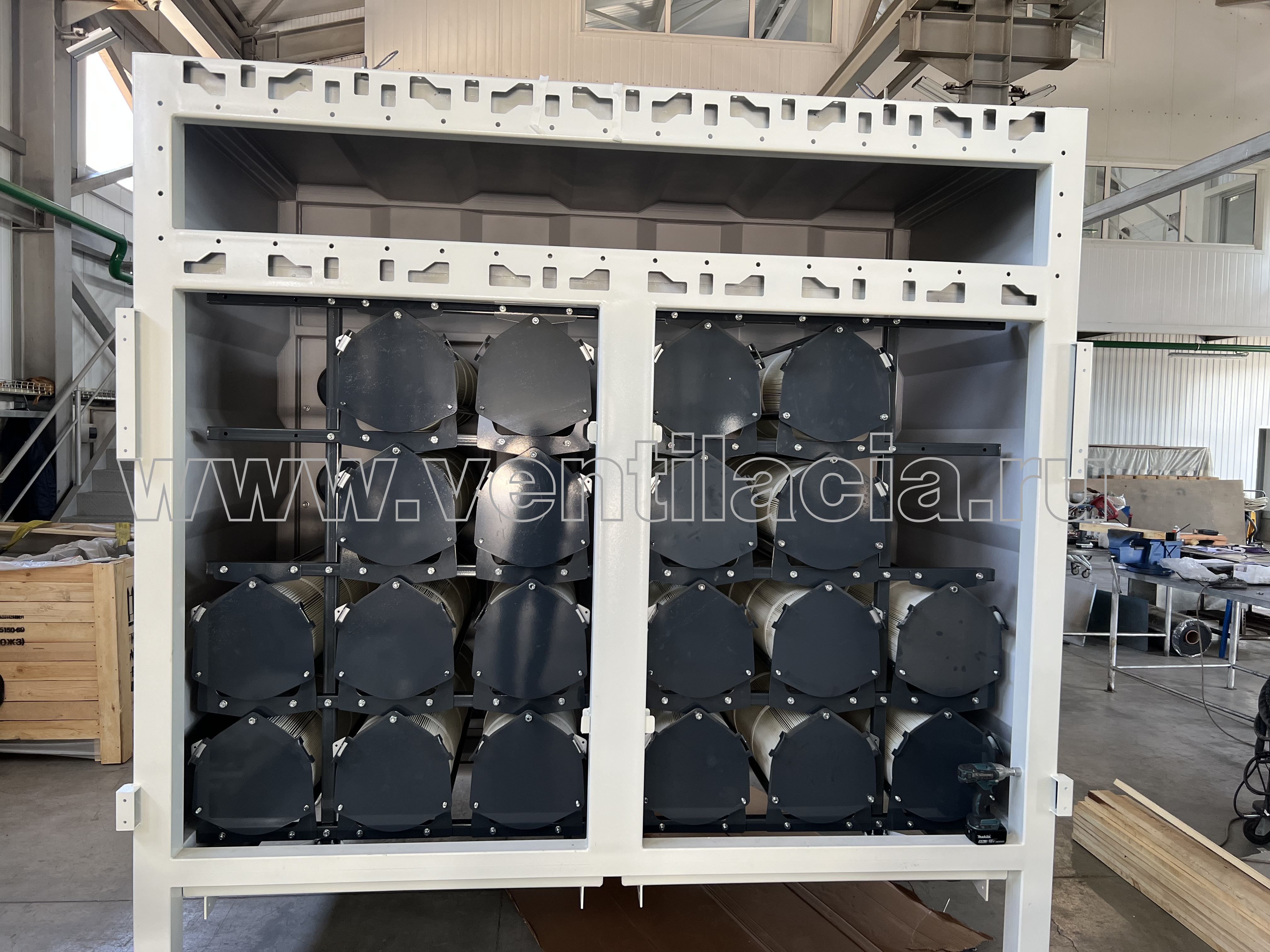

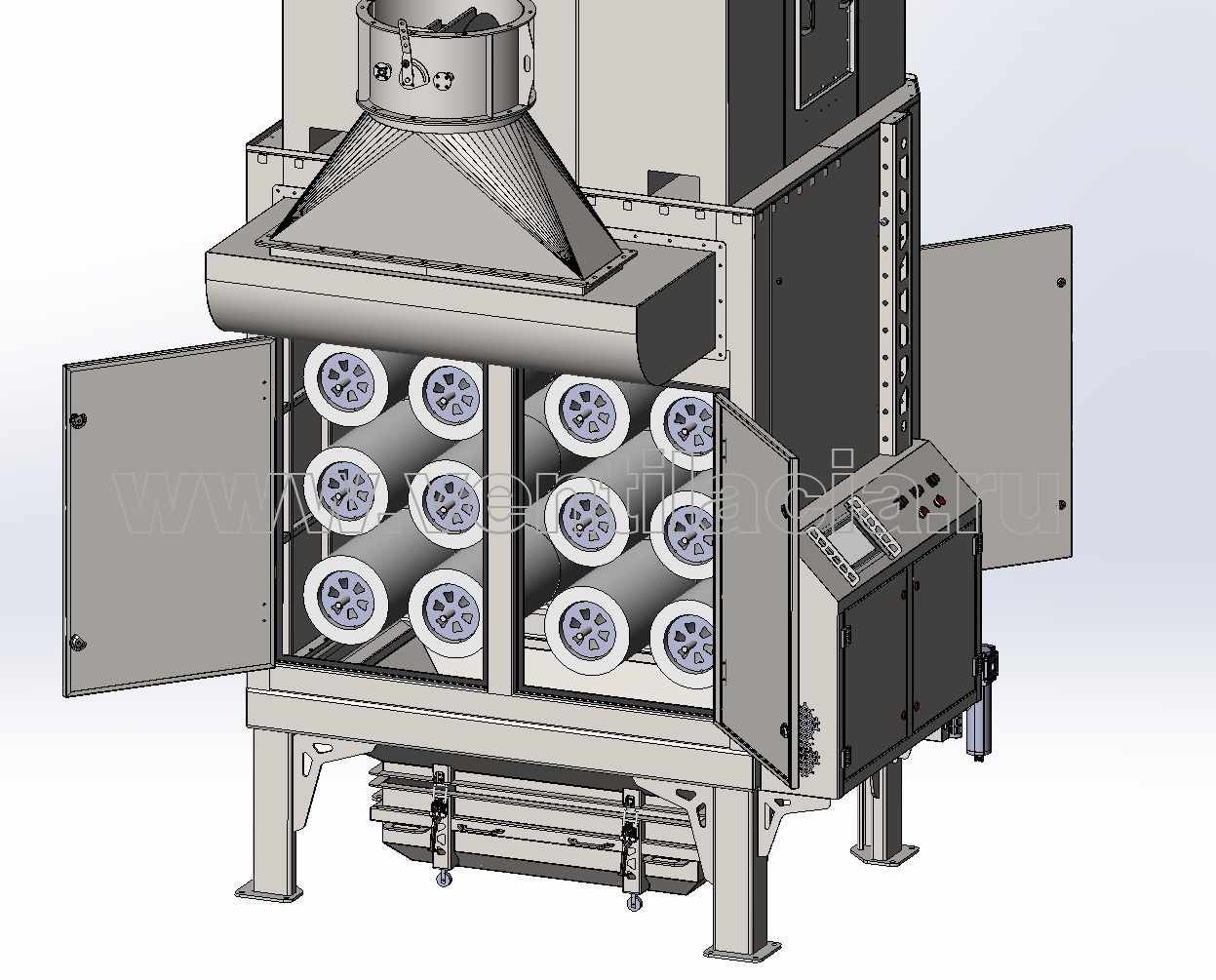

Фильтр имеет горизонтальное расположение сменных картриджных элементов, рассчитан на непрерывную работу.
