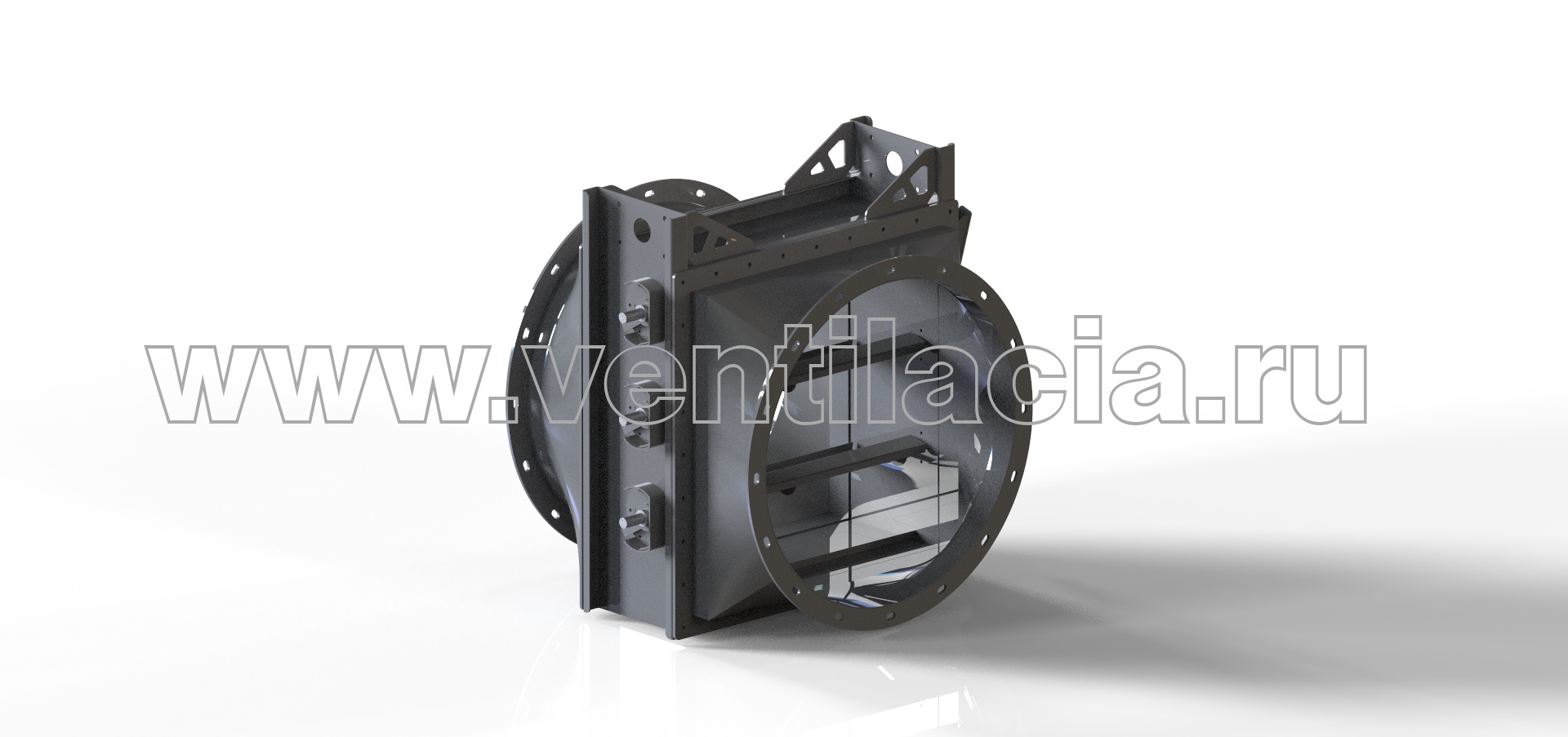

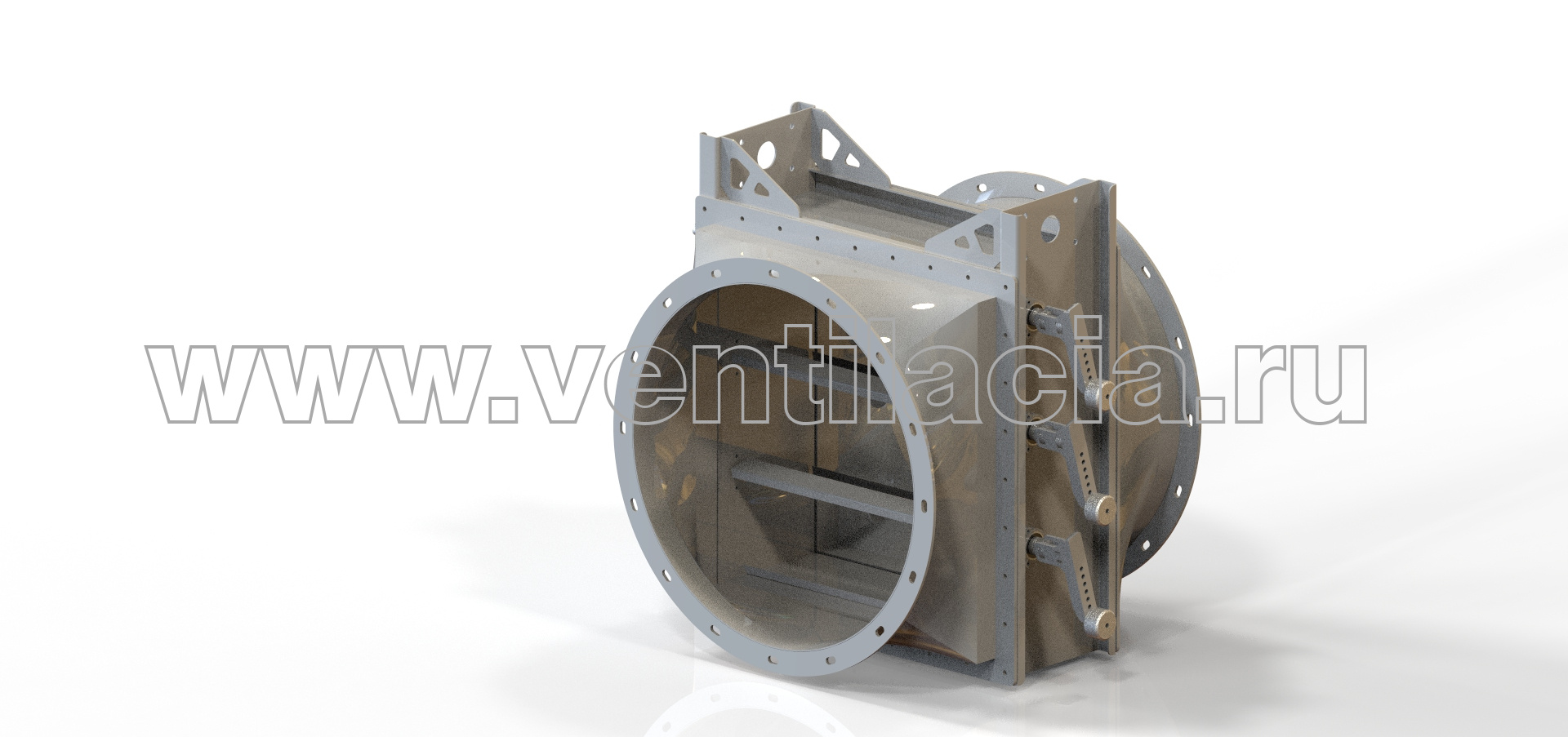

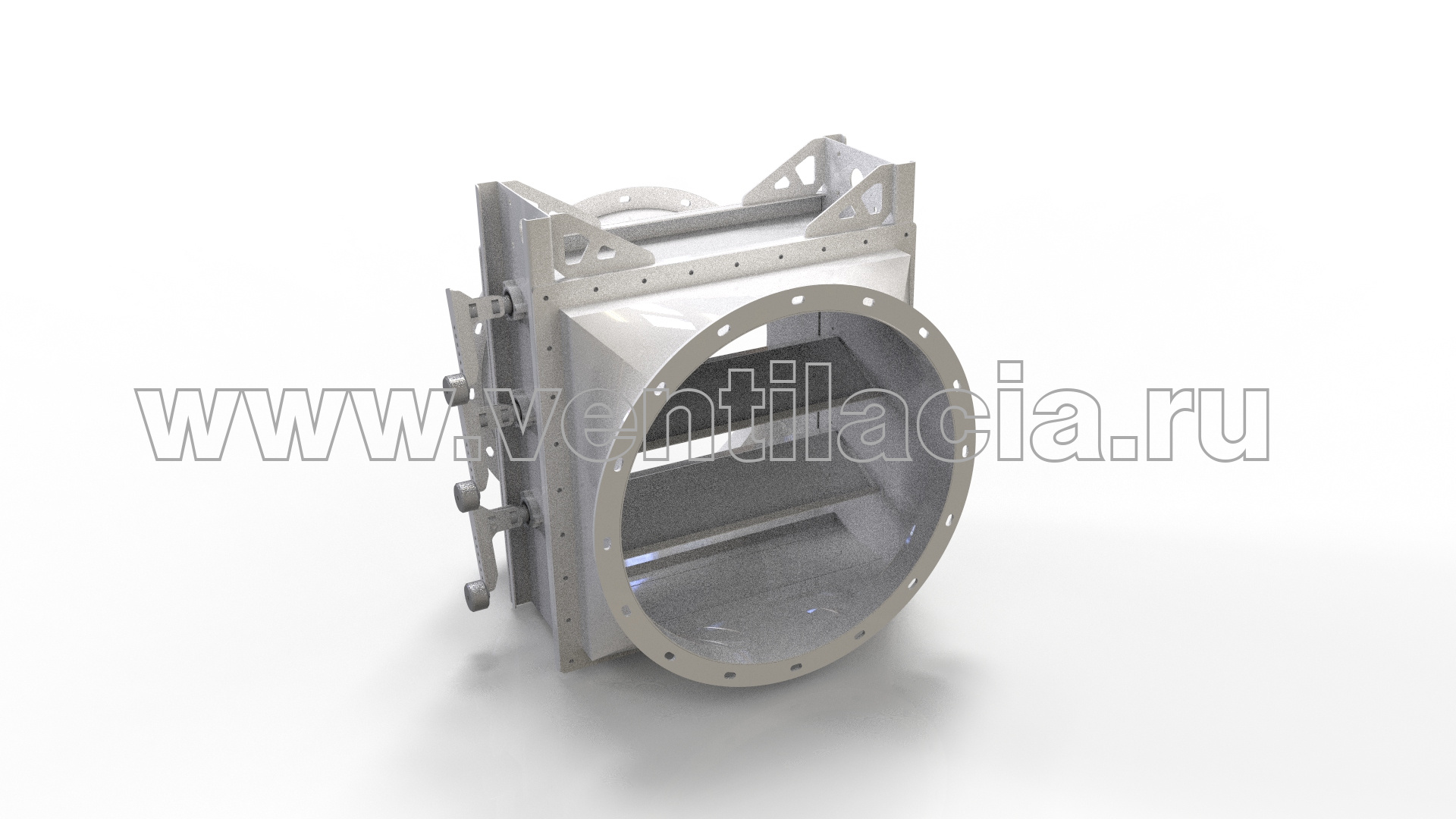

Обратный клапан многолепестковый гравитационный
Обратный клапан служит для пропускания перемещаемой среды только в одном направлении. Клапаны имеют регулировку усилия открытия. Многолепестковые клапаны имеют большие сечения в отличии от однолепестковых.
Модели выполненные из нержавеющей стали или титана, устойчивы к высоким температурам и агрессивным средам. Все модели имеют специальные уплотнительные манжеты поворотной оси для герметичности.
Обратный клапан многолепестковый гравитационный
Материал изготовления:
- Черная (углеродистая) сталь
- Нержавеющая сталь разных марок
- Титан
- Hardox
Толщина металла от 1 до 5 мм.
Покрытия:
- без покрытия
- химическая обработка
- дробеструйная обработка
- мокрая покраска или порошковая
- полимерные покрытия
Соединения в системе:
- фланцевые
- бандажные
- под сварку
Уплотнительные манжеты и уплотнители соединений выполнены из следующих материалов:
- EPDM резина (этилен пропилен каучуковая), имеет диапазон рабочих температур от –40ºС до +95ºС, устойчива к маслу, бензину, некоторым слабым кислотам;
- VMQ резина (кремнийорганическая или силиконовая), имеет диапазон рабочих температур от –100ºС до +270ºС (для специальных силиконов до +320ºС), устойчива к маслу, бензину, кислотам, щелочам, истиранию;
- FKM резина (фторкаучуковая), по своим свойствам аналогична силиконовой резине, но в зависимости от типа может выдерживать более высокую температуру, противостоять кислотам и щелочам.
Заказчик может указать произвольные размеры изделия и специальные технические условия. В зависимости от размеров изделия, толщина стенок может быть разной.

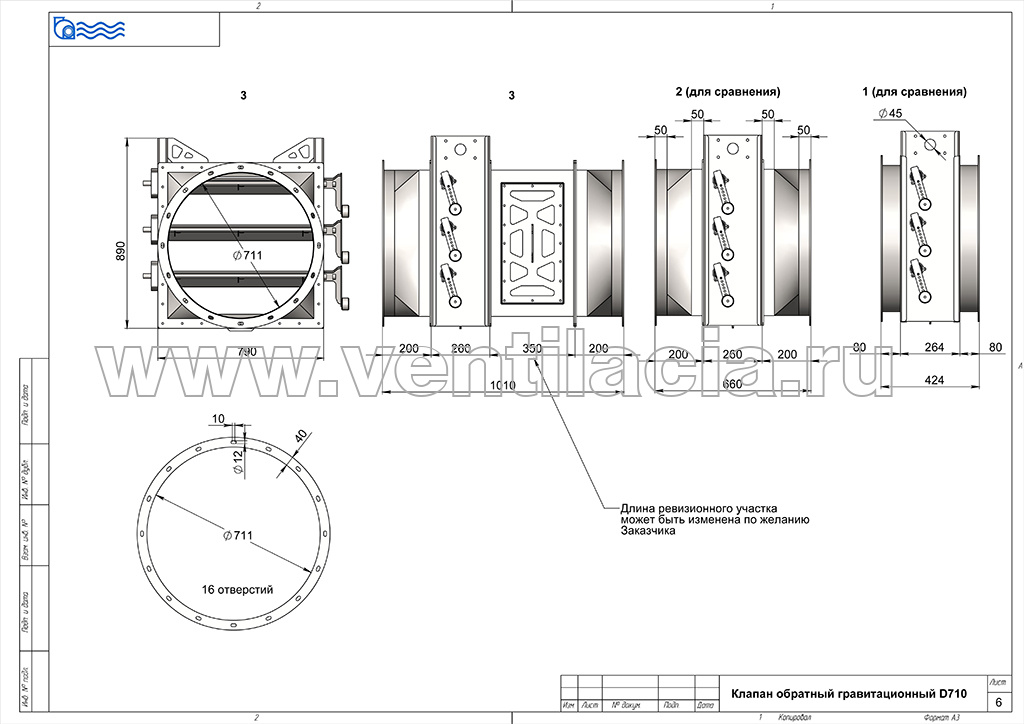

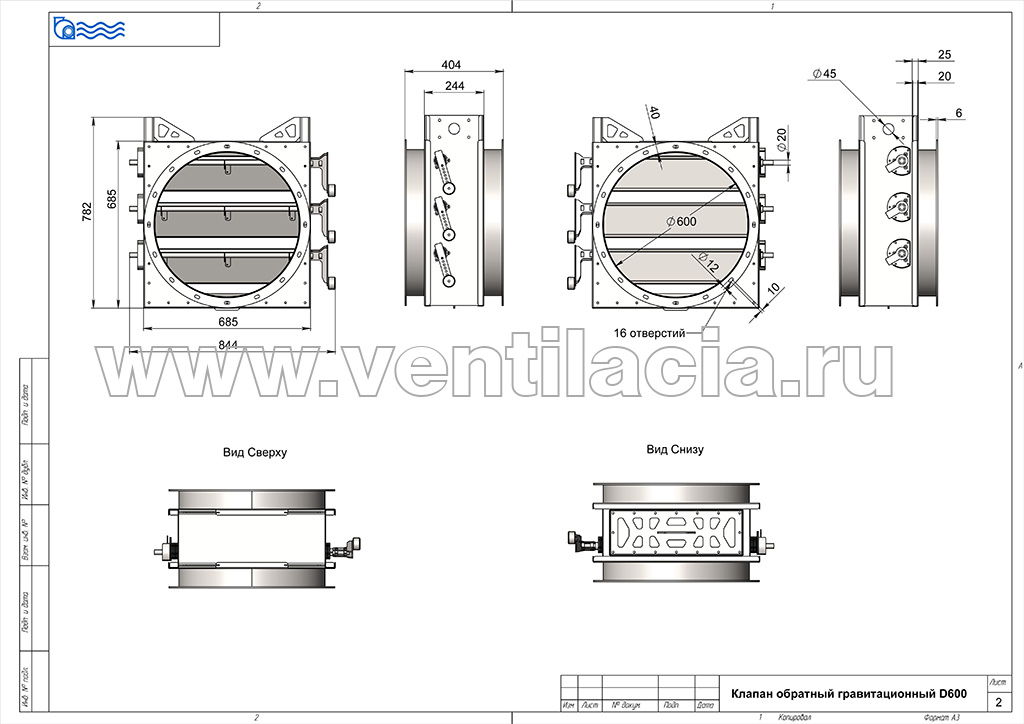

DWG 329,47 Кб
СкачатьSTEP 1,66 Мб
СкачатьPart (SolidWorks) 4,18 Мб
СкачатьОбратный клапан 700x700.rfa 1,46 Мб
СкачатьДля получения модели с нужными размерами, пришлите запрос с размерами и наименованием изделия на почту 3dmodel@ventilacia.ru
