Модули специального назначения

На фотографиях представлен один из выполненных проектов – специализированный модуль нанесения покрытий на изделия перед их консервацией. Модуль состоит из 4-х блоков. Три блока формируют рабочие зоны (загрузки-выгрузки, шлифовки, обезжиривания, 2 зоны нанесения покрытия и сушки, зона упаковки).

Инженерный блок. Размер: Высота 2,6 м; Ширина 2,2 м; Длина 6 м.

Один из блоков формирующих рабочие зоны модуля. Размер: Высота 2,6 м; Ширина 3 м; Длина 6 м.

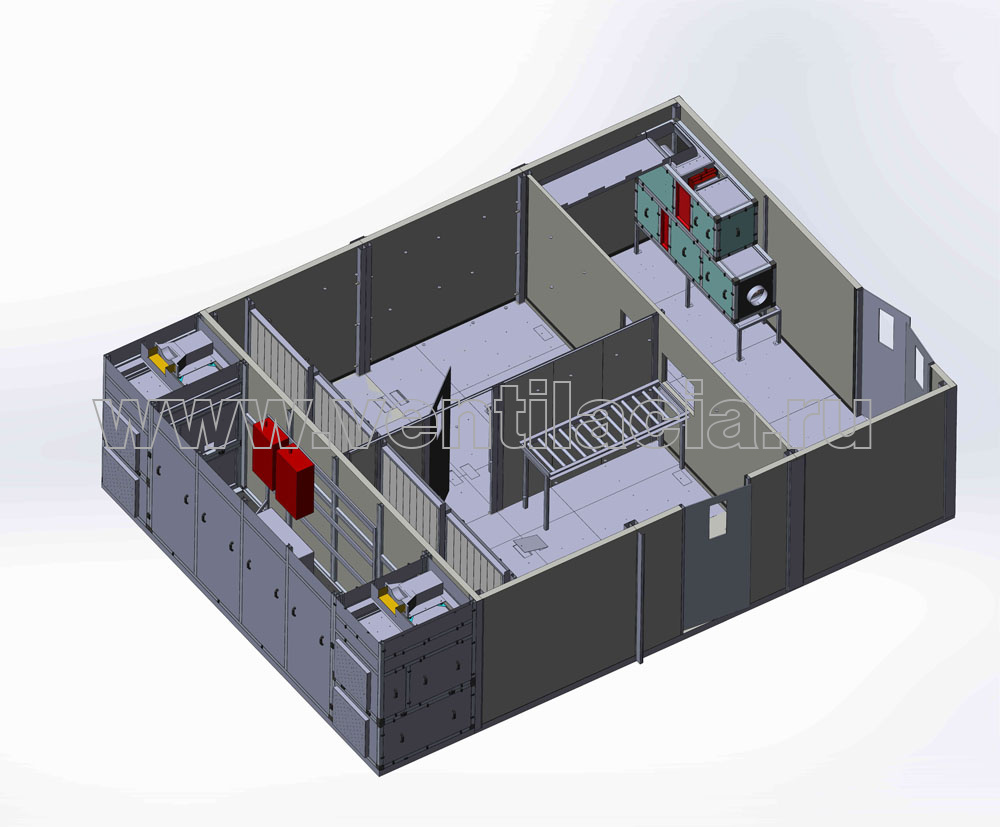

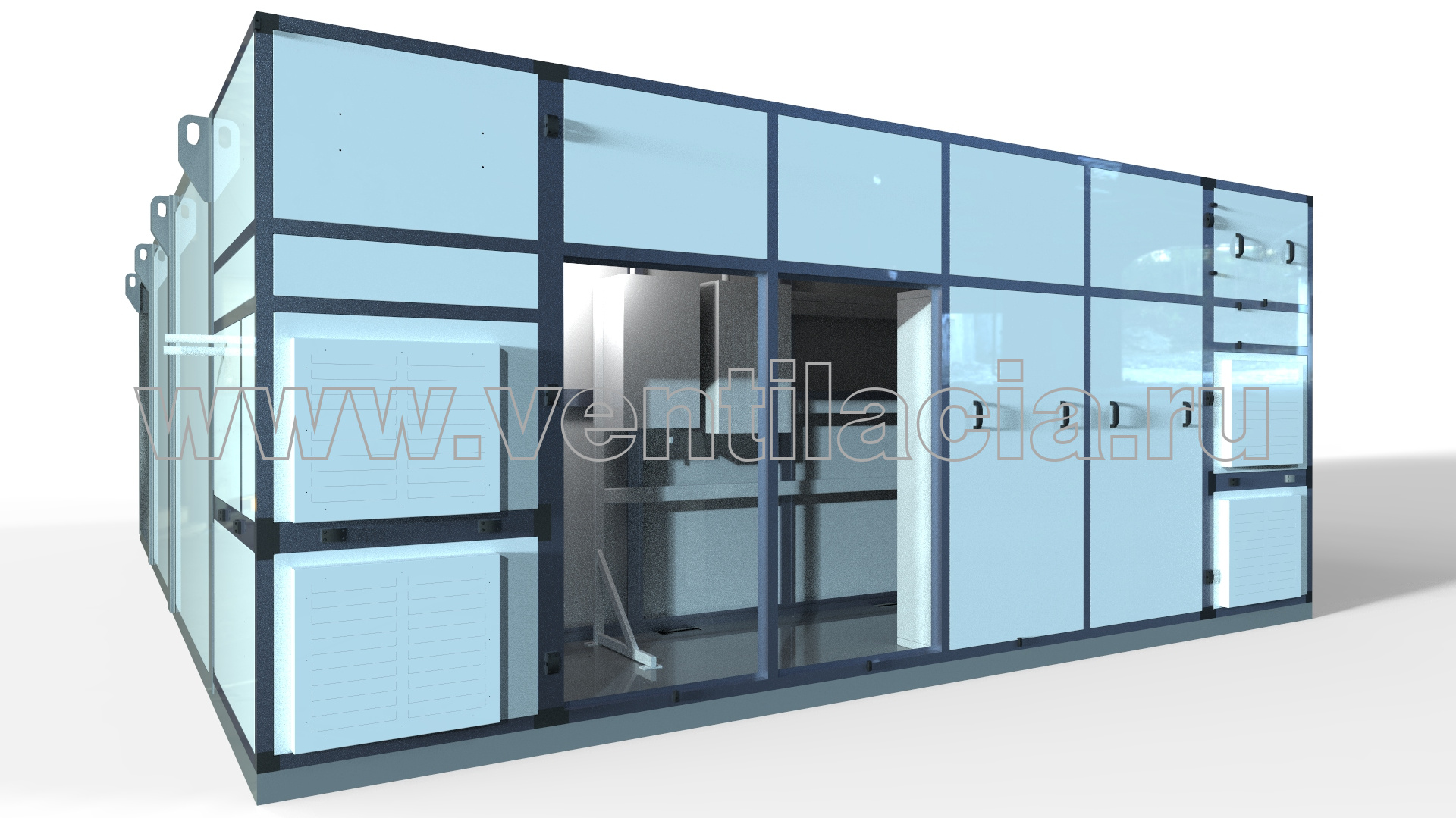

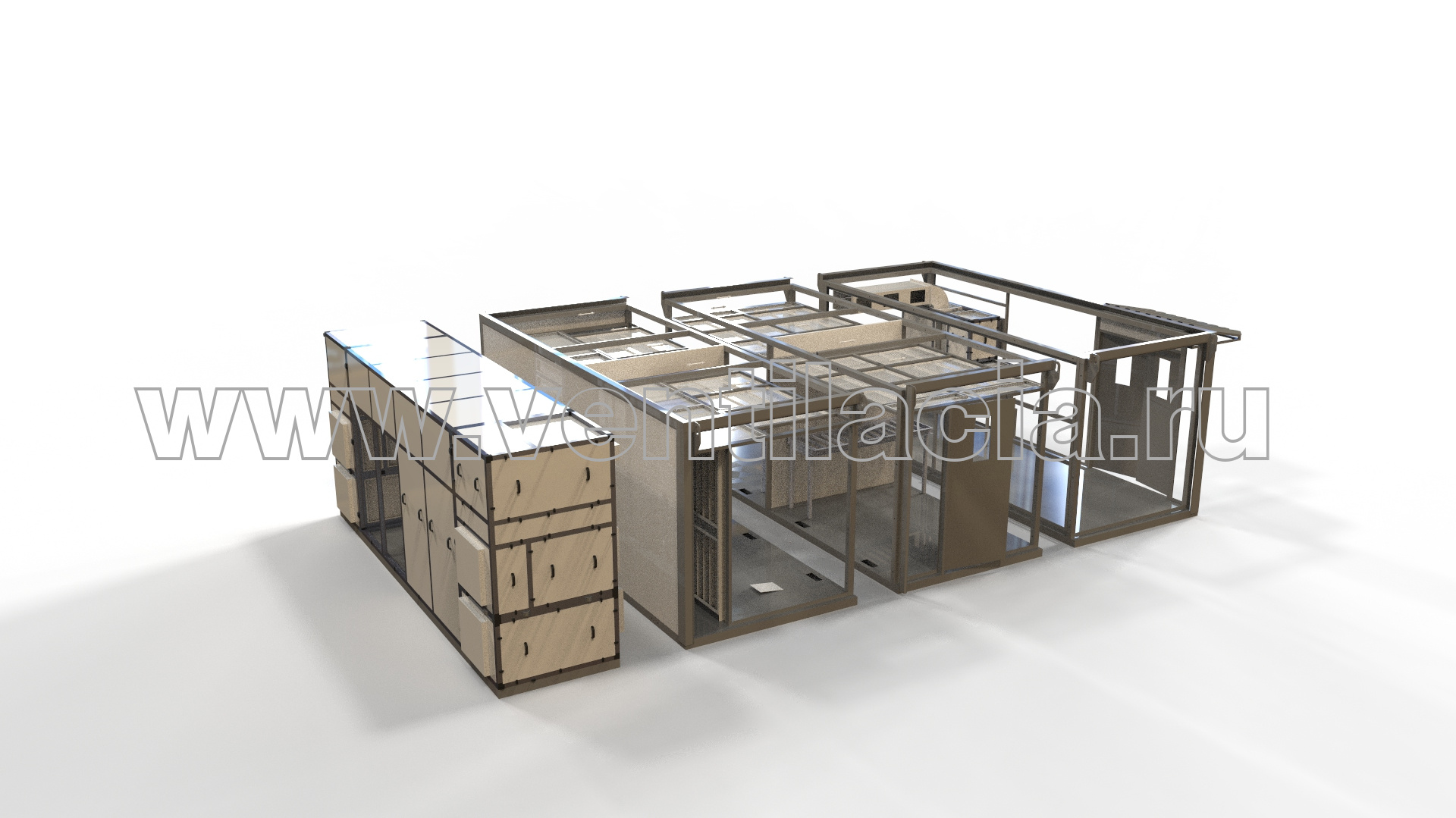

Общий вид модуля специального назначения.

Каждый из трех блоков рабочих зон имеет размеры: Высота 2 600 мм; Ширина 3 000 мм; Длина 6 000 мм – что дает возможность транспортировать блоки до места установки обычным грузовым транспортом без привлечения специализированного и сопроводительного кортежа.
Четвертый блок – инженерный. Он содержит системы жизнеобеспечения, вентиляции, нагрева воздуха для сушки изделий, распределительный электрощит и блок автоматики. Система отопления позволяет комфортно работать при внешней температуре воздуха до -30ºС.

Все четыре блока собираются в единый модуль в течение 2-х – 3-х дней. Общие размеры модуля: Высота 2 600 мм; Ширина 11 200 мм; Длина 6 000 мм. Модуль рассчитан на работу бригады до 5-ти человек.

Две рабочих зоны имеют режим нанесения покрытий и режим сушки. Температура воздуха при сушке доходит до +70ºС. Обе зоны могут работать в разных режимах независимо друг от друга.

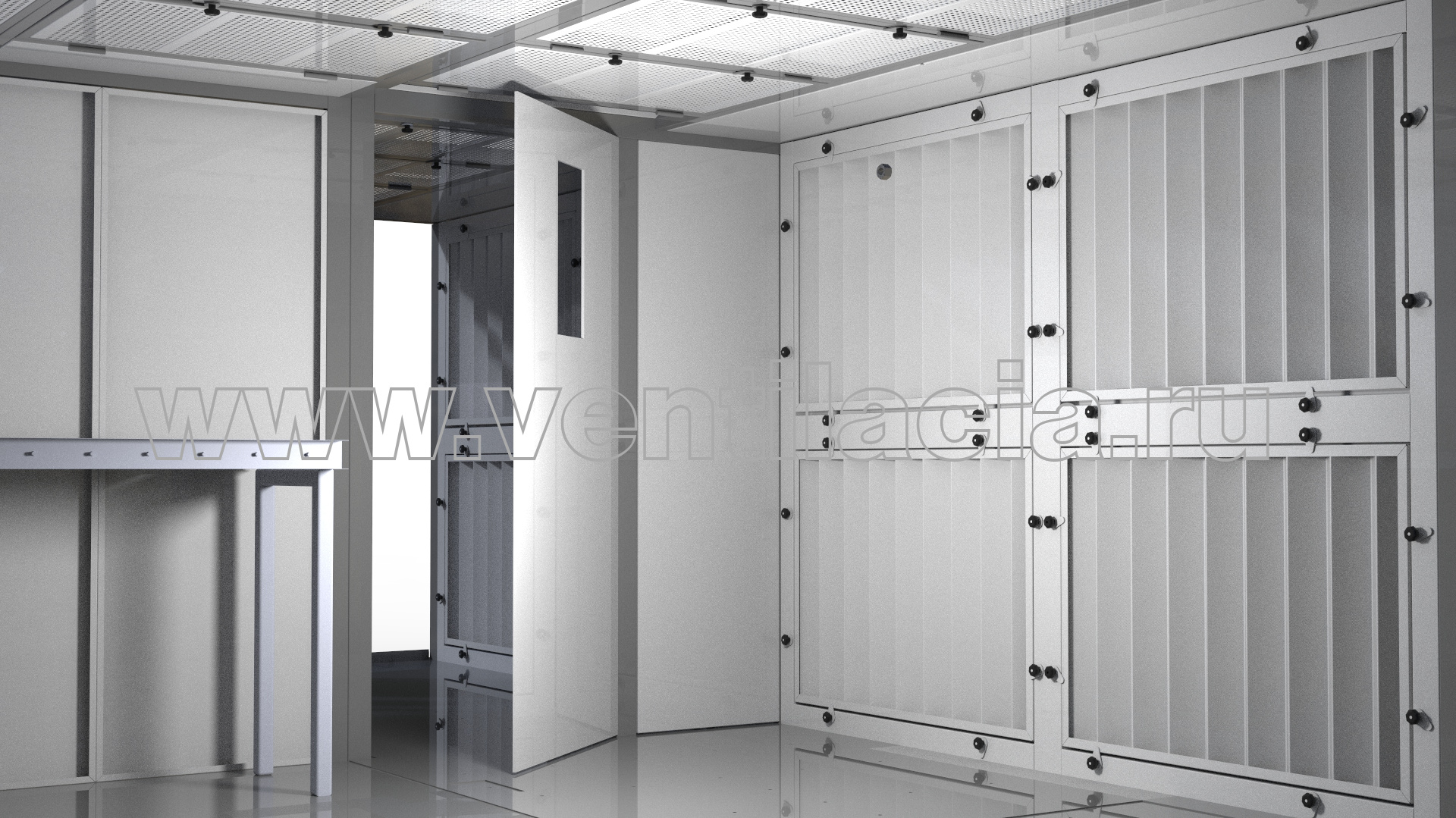

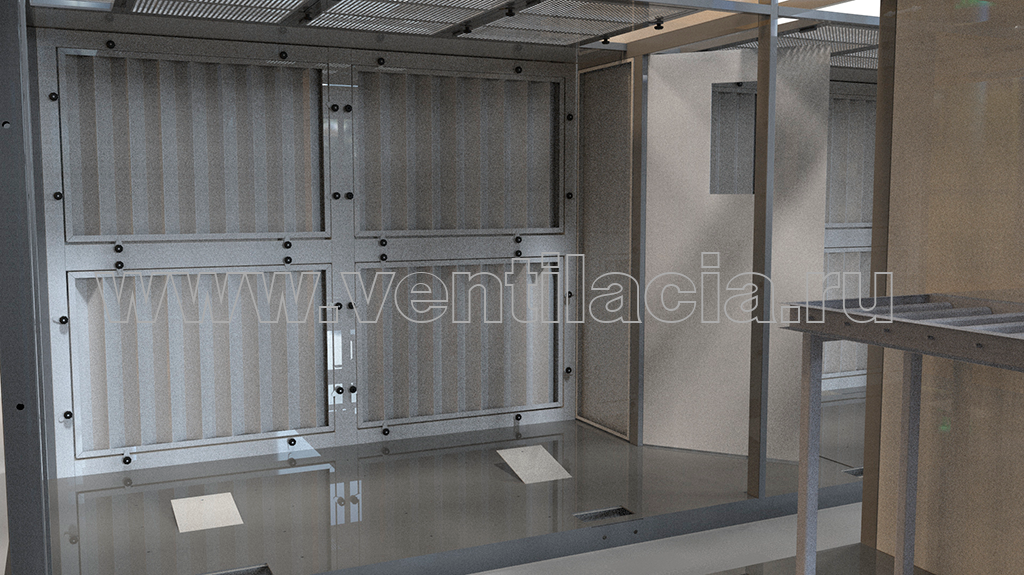

Модуль имеет встроенные кассетные фильтры в зонах нанесения покрытий. Стены и крыша модуля выполнены из сэндвич панелей толщиной 80 мм с термоизоляцией.

Модуль оборудован автоматической системой пожаротушения порошкового типа. Зона подготовки изделий оборудована системой аспирации пыли, стационарным шлифовальным станком, блоком приточной вентиляции с подогревом.

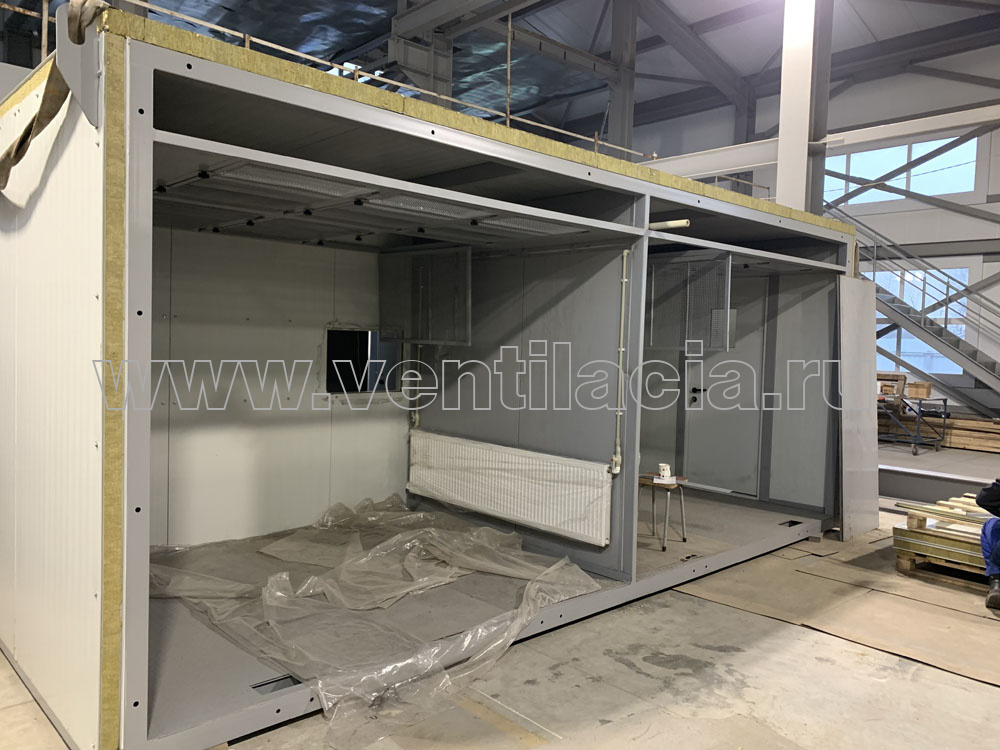

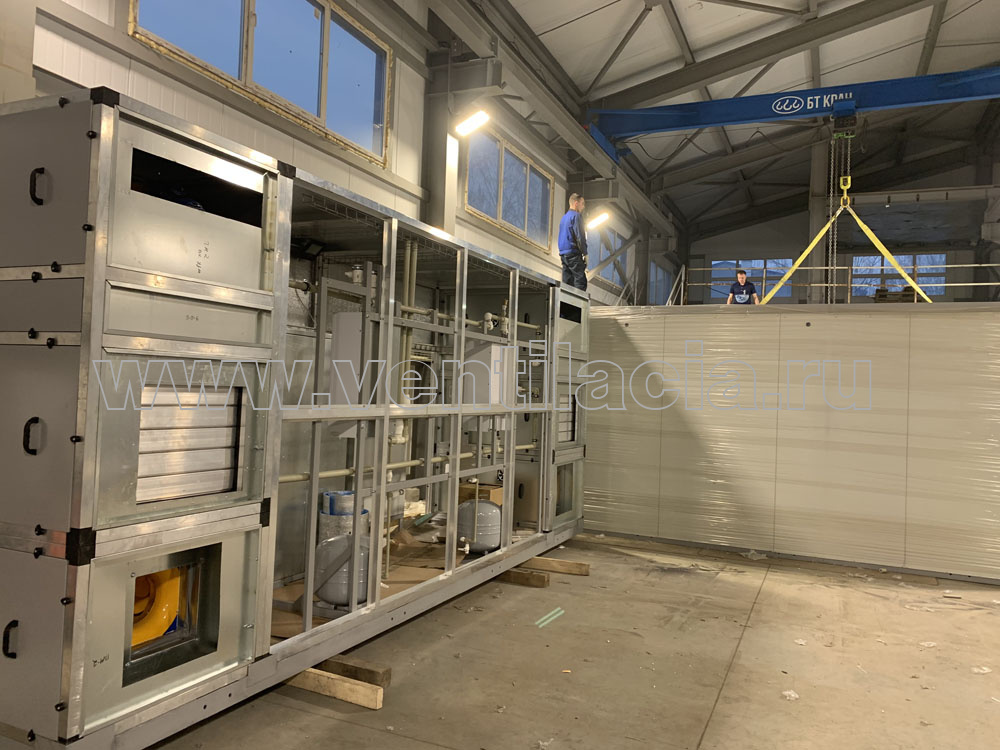

Сборка инженерного блока. Установка внешних панелей.

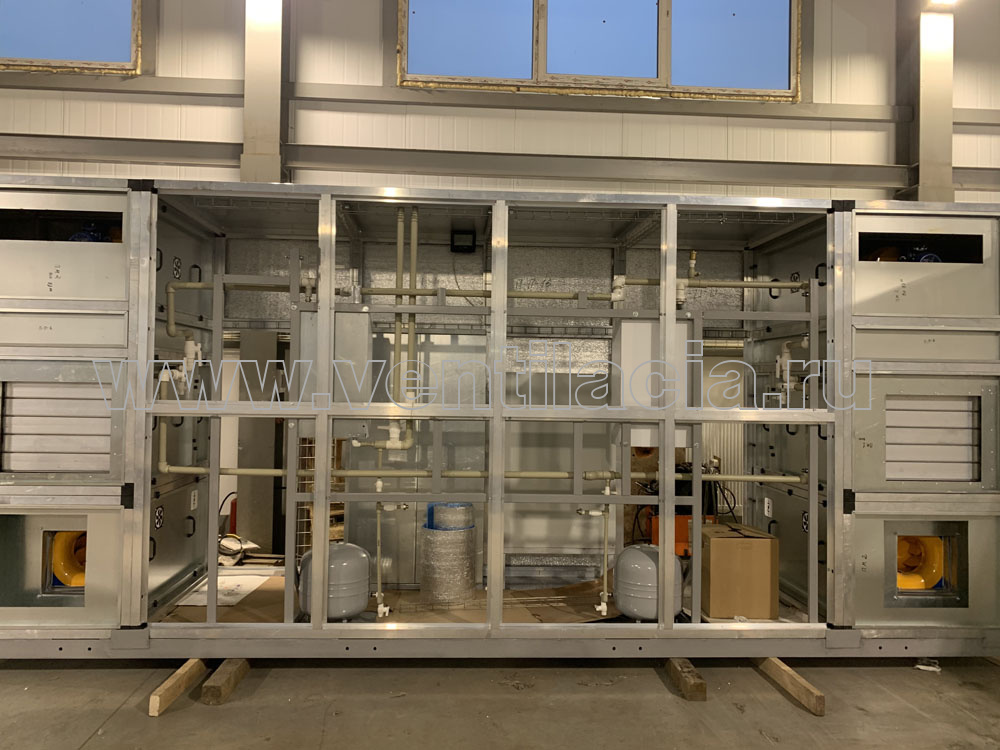

Сборка инженерного блока. Установка оборудования инженерных систем.

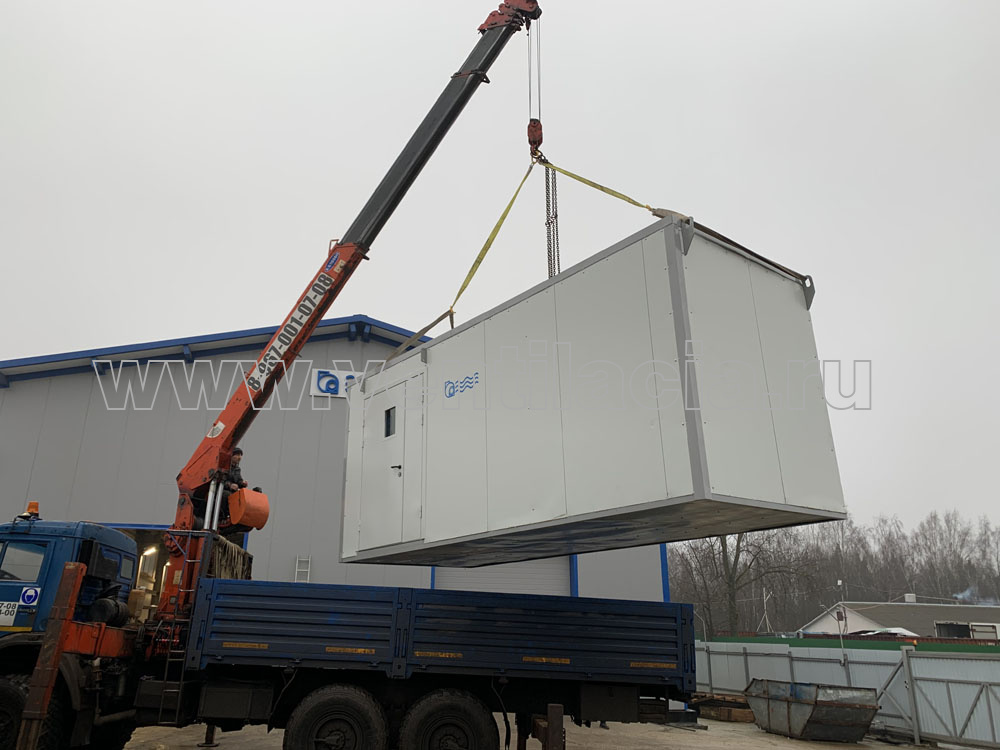

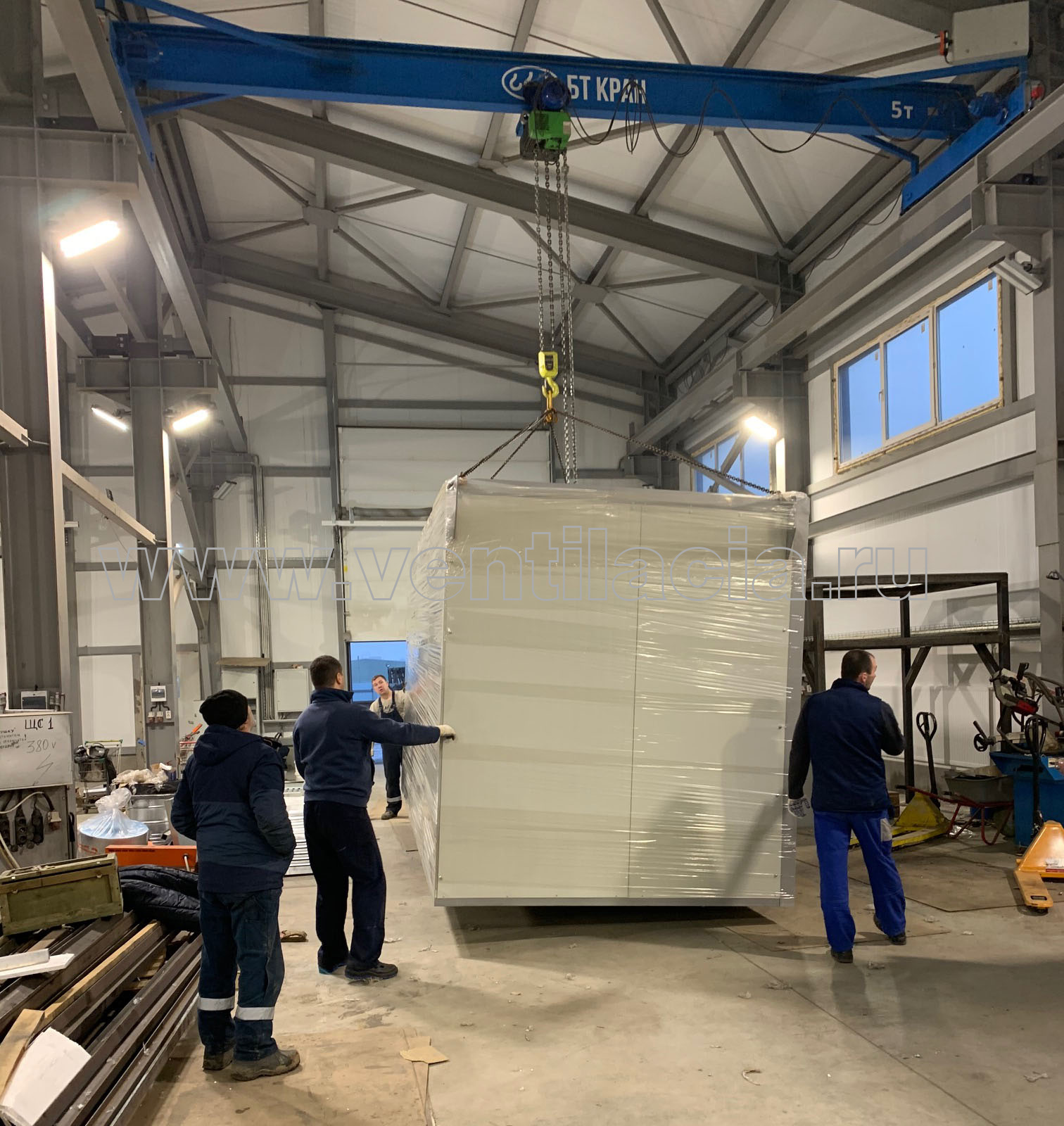

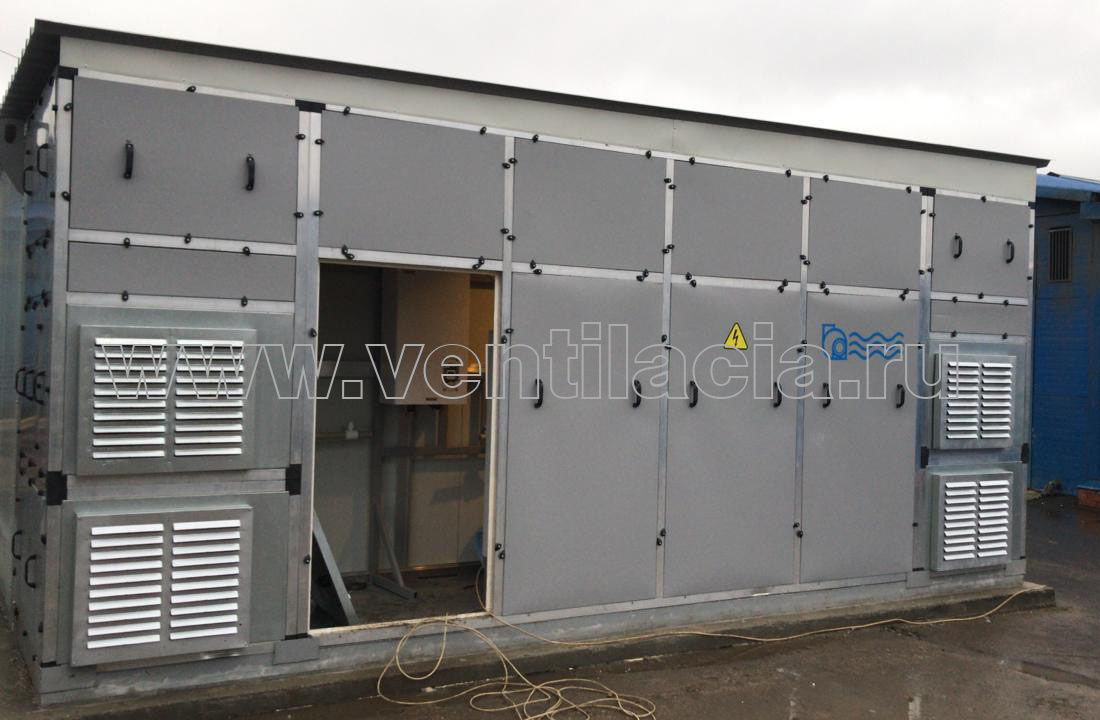

Отгрузка одного из блоков.

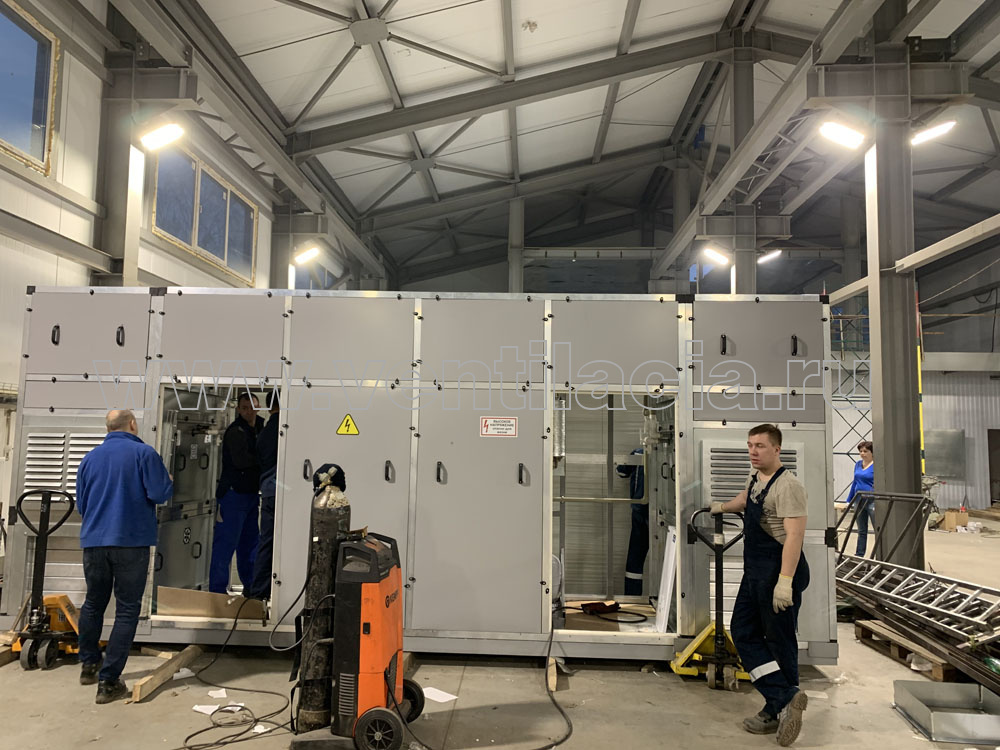

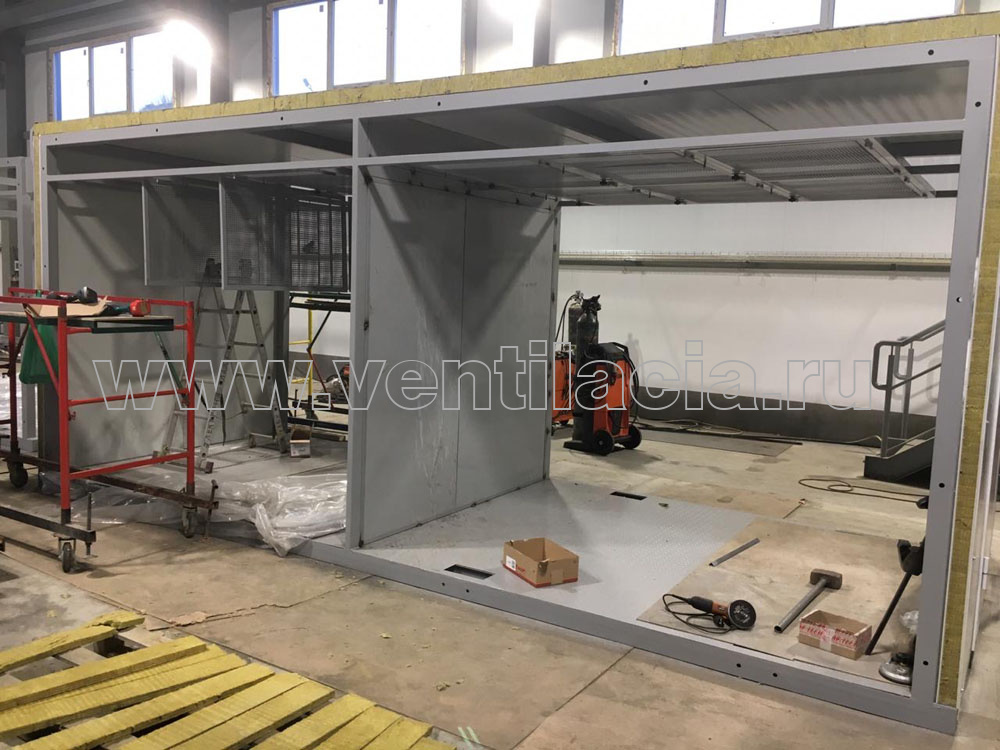

Сборка одного из блоков рабочих зон.

Практически все модули специального назначения конструируются и производятся под конкретные технические задачи Заказчика. В связи с этим, технические характеристики, функционал и назначение систем очень сильно отличаются друг от друга.

В нашем багаже реализованных проектов есть модули, которые решают узкие задачи и занимают небольшие площадки в цехе, а есть решения, рассчитанные на модернизацию целого технологического процесса и выполнены в виде отдельно стоящих модулей с полным набором систем жизнеобеспечения.
