Двухзатворный клапанный питатель
Двухзатворный клапанный питатель (далее ДКП)
ДКП – (Double-Dump Valve, также известный как Double-Flap Valve) – это
тип ротационного питателя с двумя последовательно расположенными
затворами, предназначенный для герметичной дозированной выгрузки
сыпучих материалов из бункеров, циклонов или пневмотранспортных
систем в условиях разницы давлений.
Основные задачи:
Контролируемая подача материала (дозирование)
Поддержание давления в системе (пыле- и газонепроницаемость)
Предотвращение обратного потока воздуха/газа
Защита от утечек при работе с токсичными или взрывоопасными
порошками

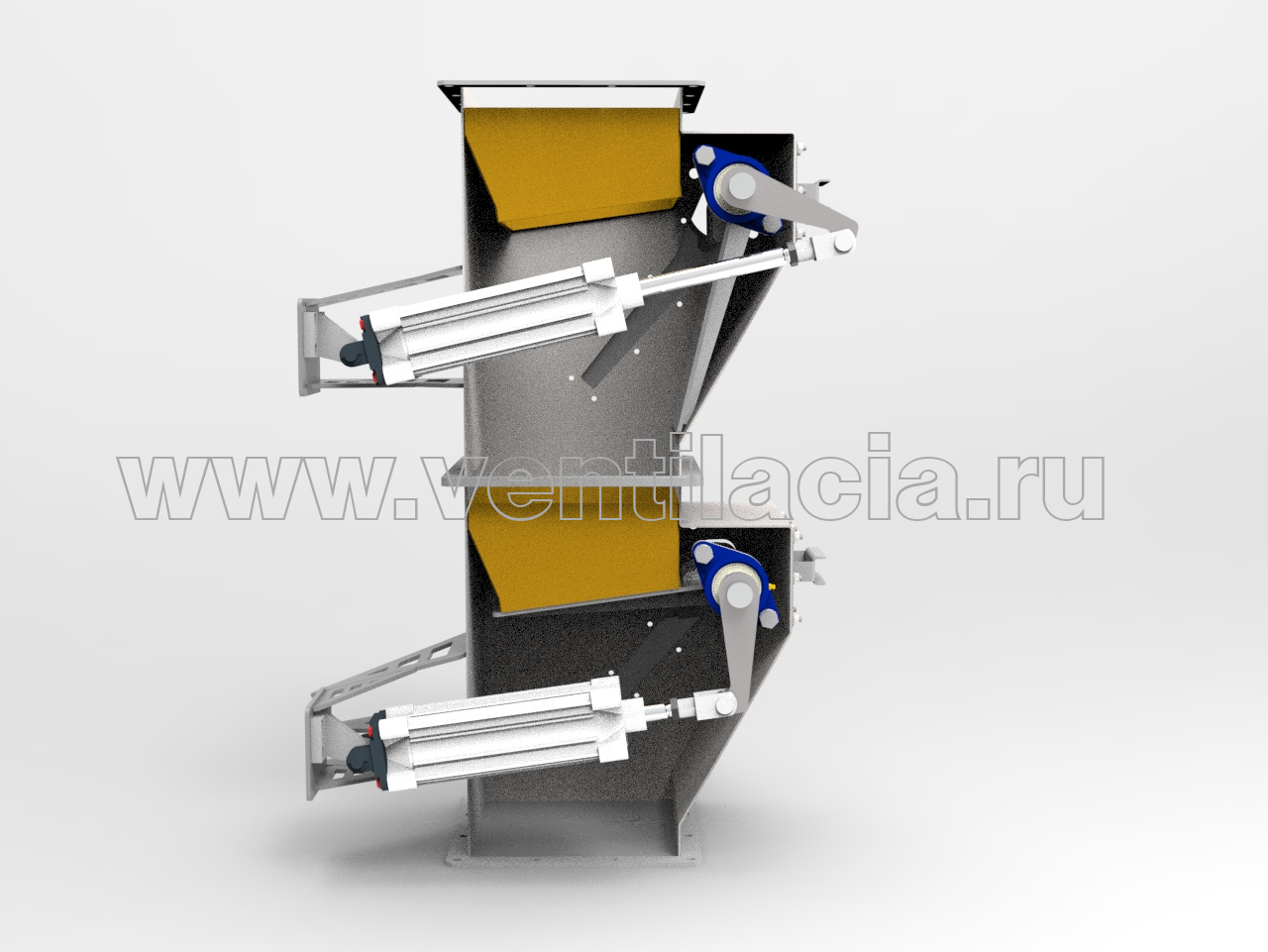

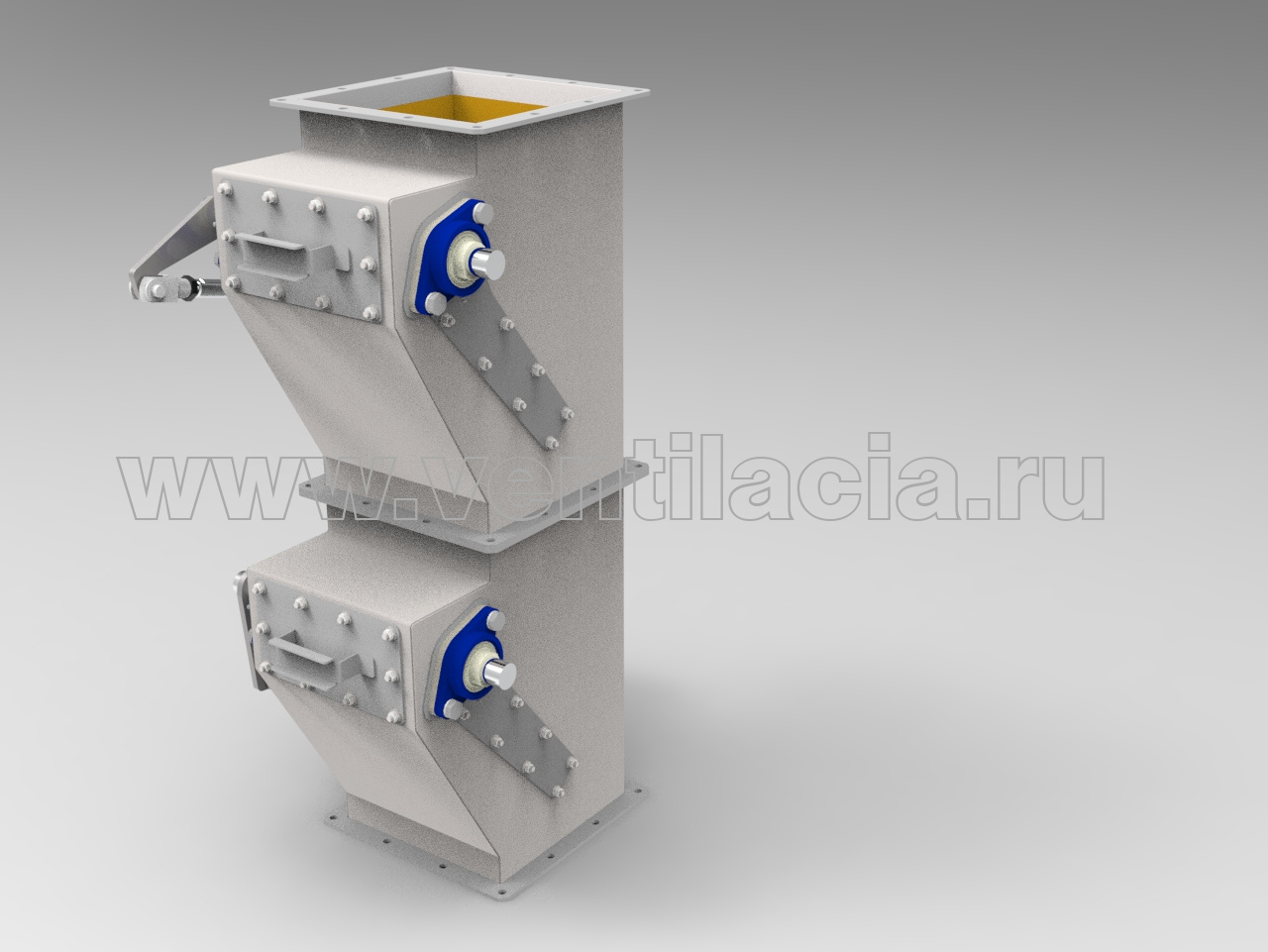

Конструкция и ключевые элементы:

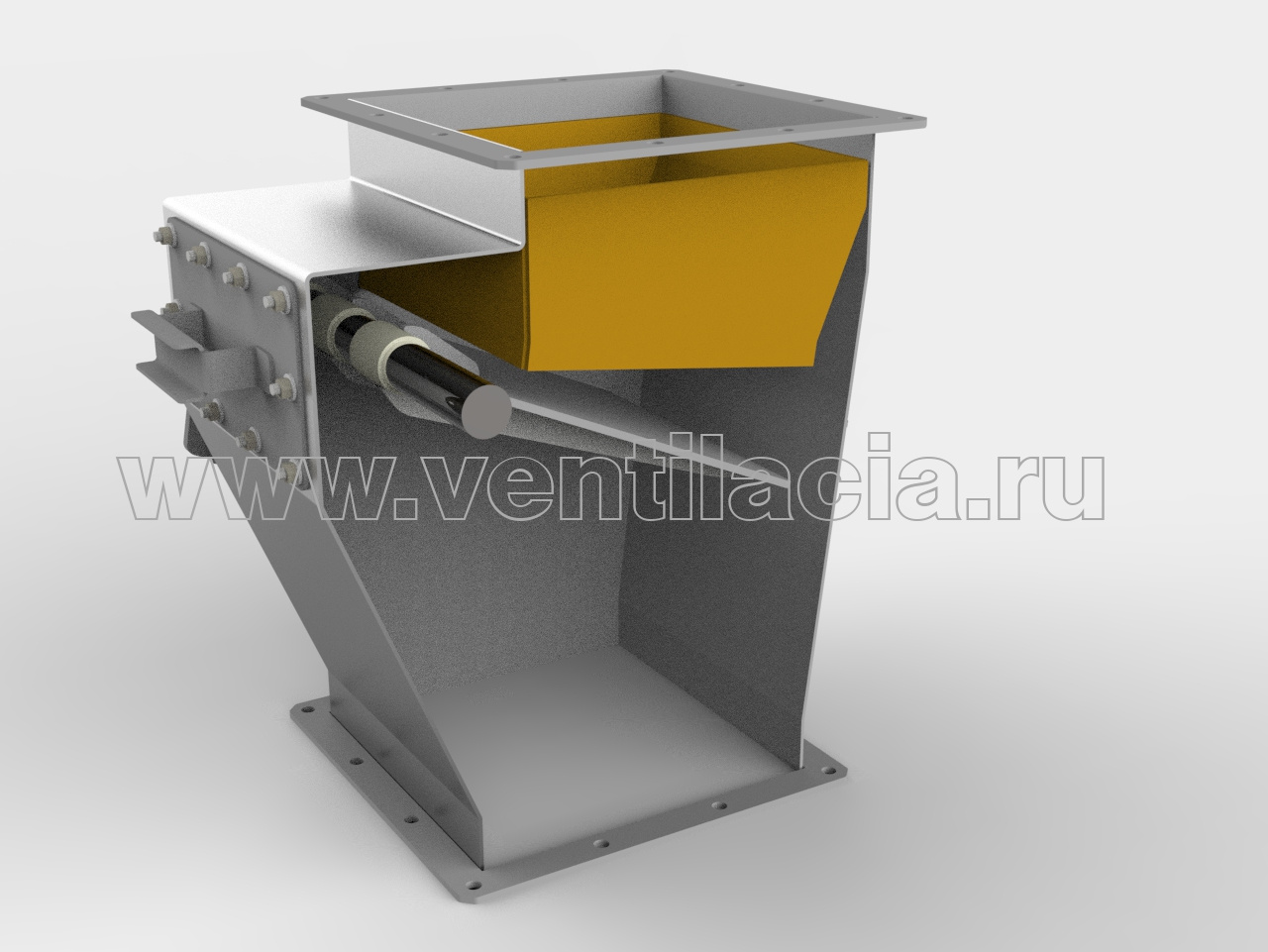

Верхний затвор – первая заслонка, открывающая доступ
материалу из бункера

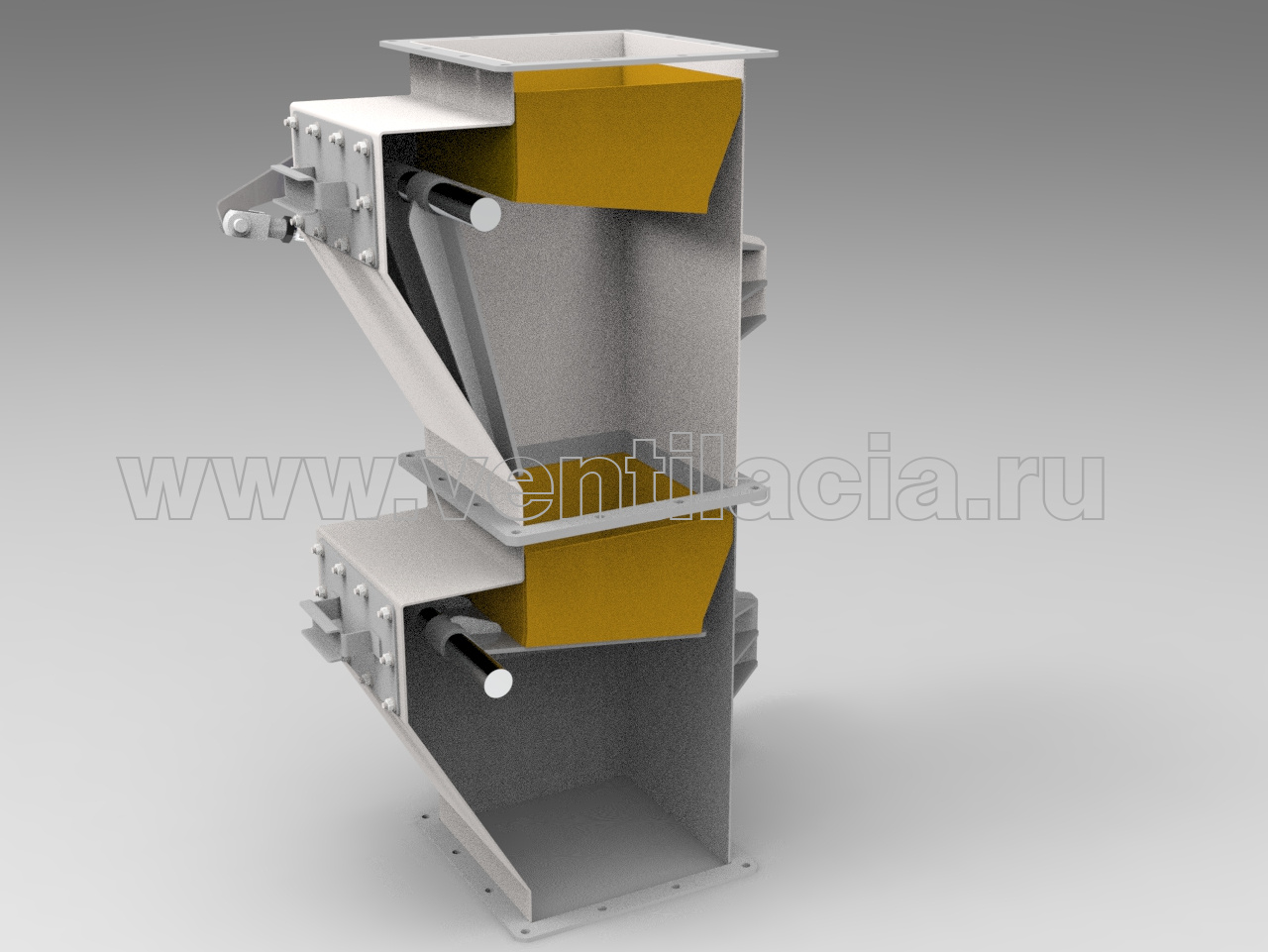

Камера дозирования – промежуточная зона между затворами
Нижний затвор – выпускает материал наружу

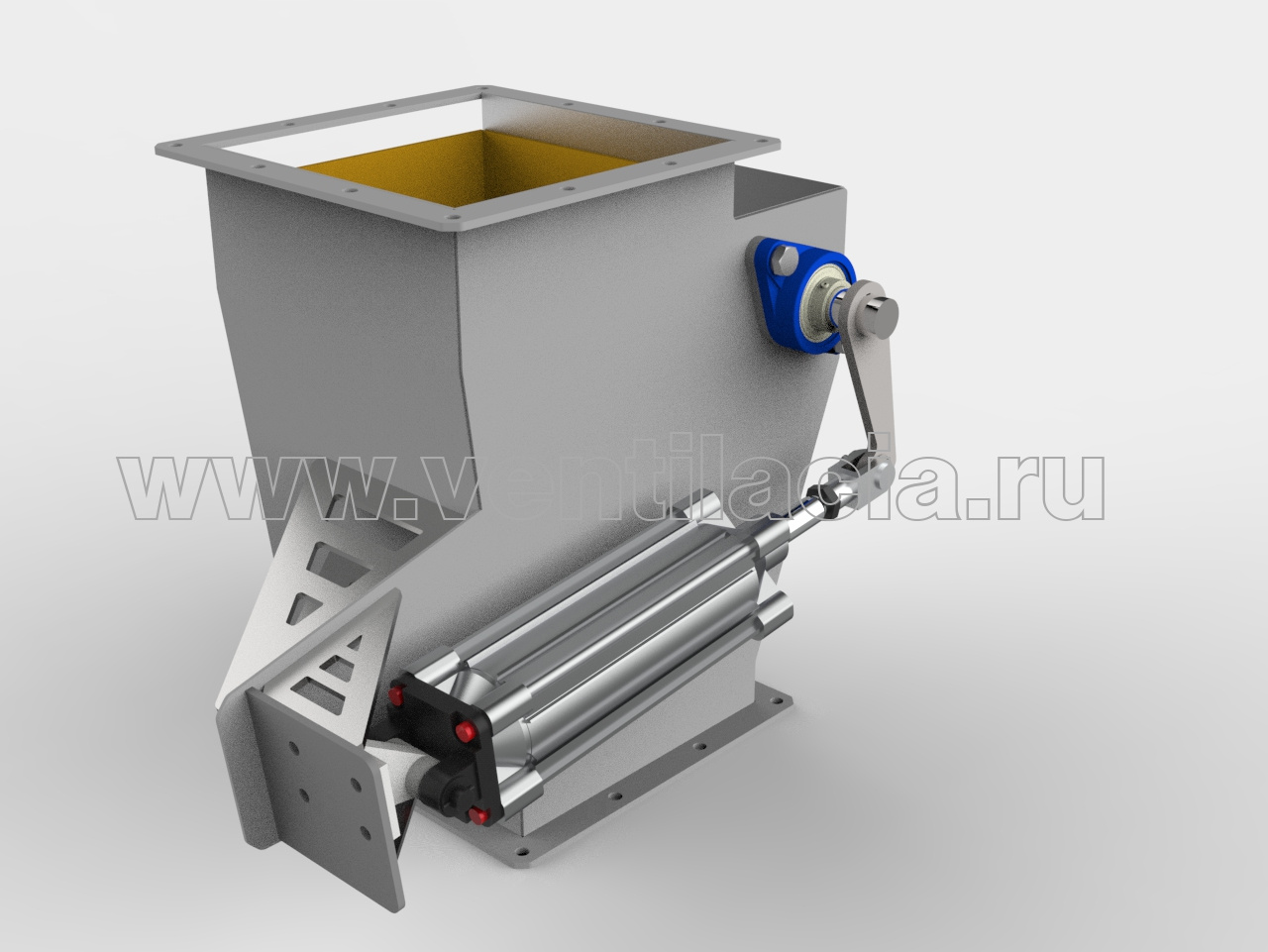

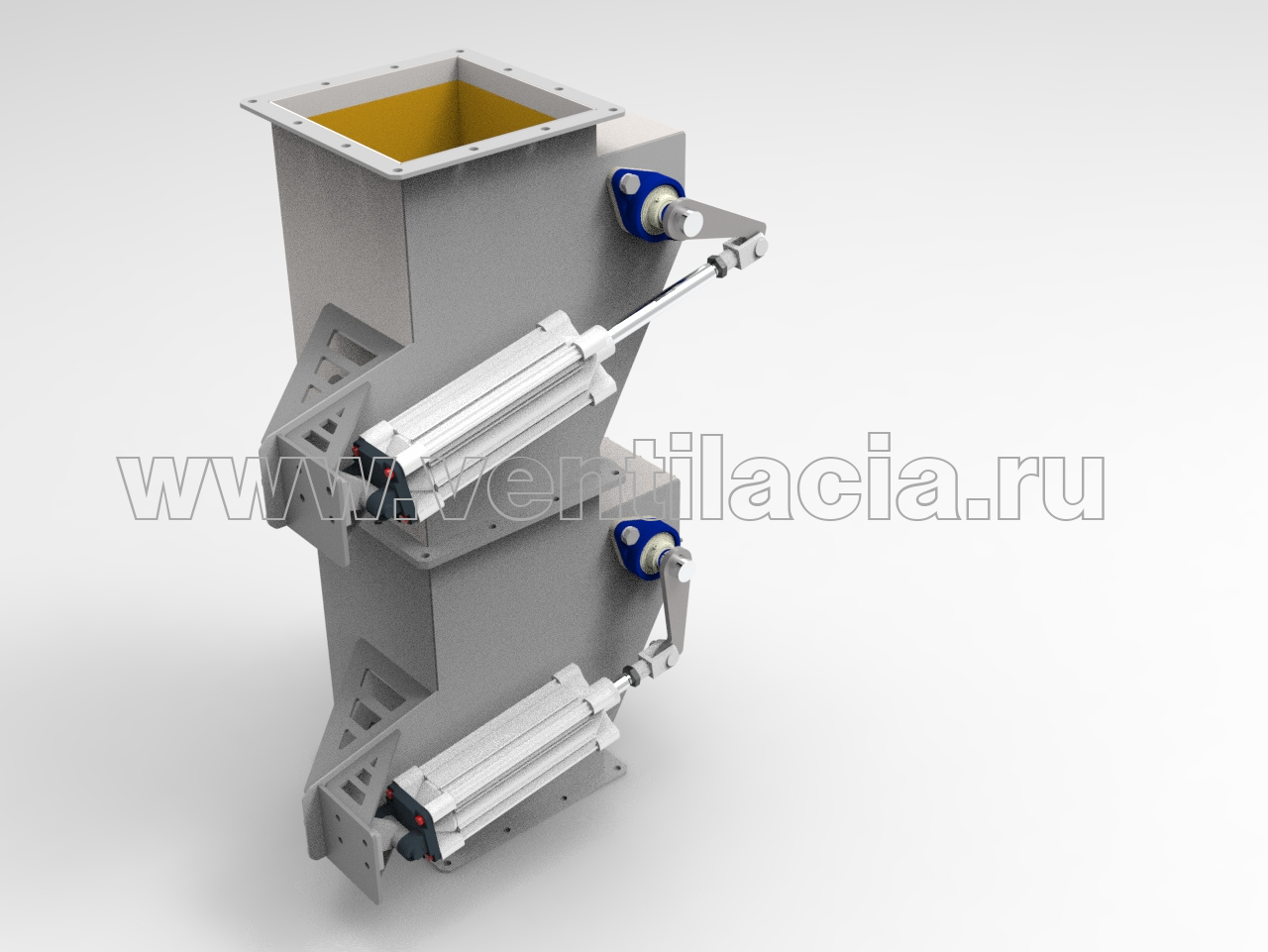

Приводная система – пневматическая/электрическая
(синхронизирует работу створок)
Уплотнения – обеспечивают герметичность (резина, полиуретан,
металлические лабиринтные уплотнения)
Принцип работы (цикл):
Фаза загрузки: Верхний затвор открывается → материал
поступает в камеру дозирования, Нижний затвор закрыт
(исключает утечку давления)
Фаза разгрузки: Верхний затвор закрывается → изолирует бункер
от системы Нижний затвор открывается → материал выгружается
Возврат в исходное состояние: Нижний затвор закрывается →
система готова к новому циклу
Важно: Затворы работают попеременно, никогда не открываясь
одновременно – это сохраняет перепад давлений.
