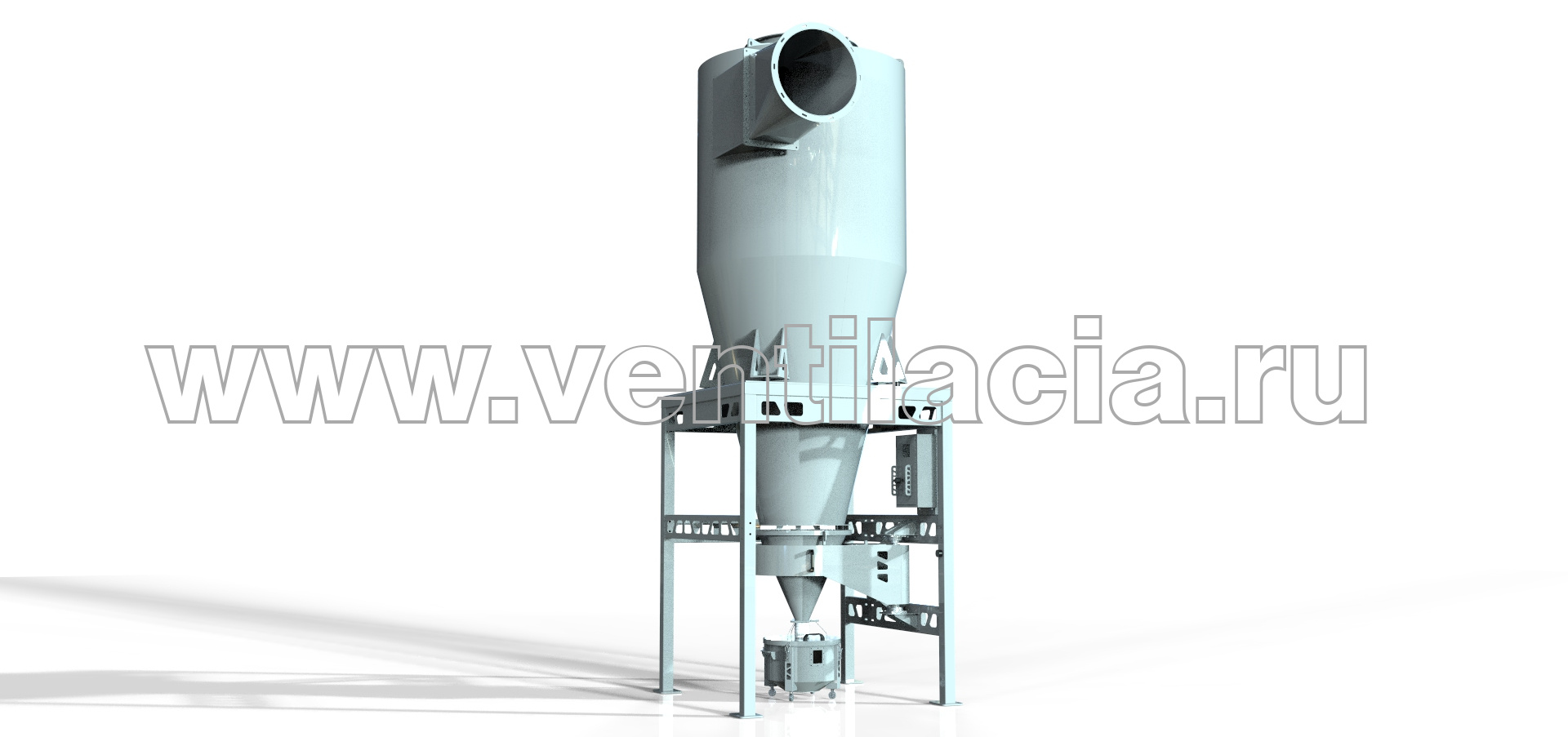

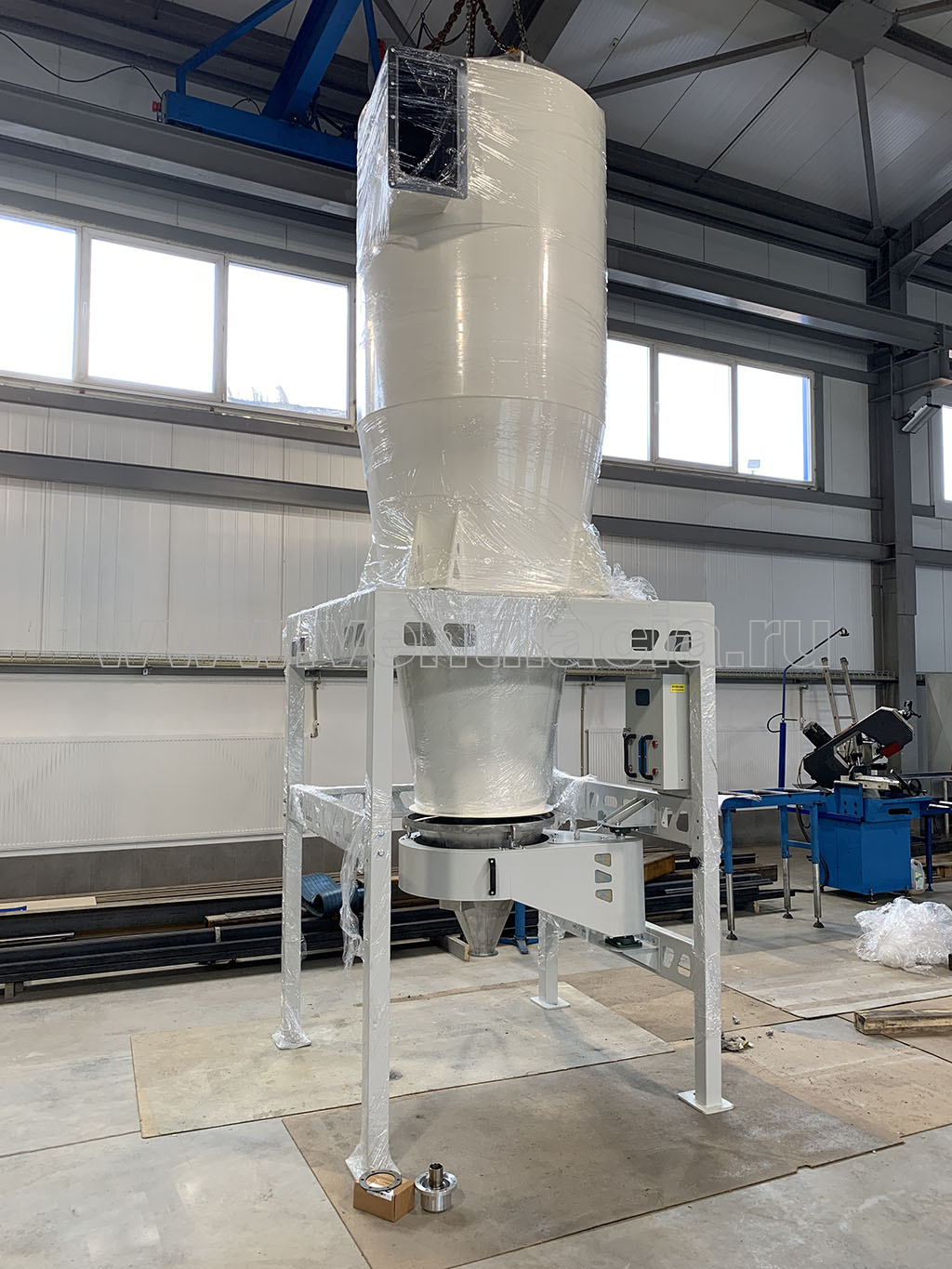

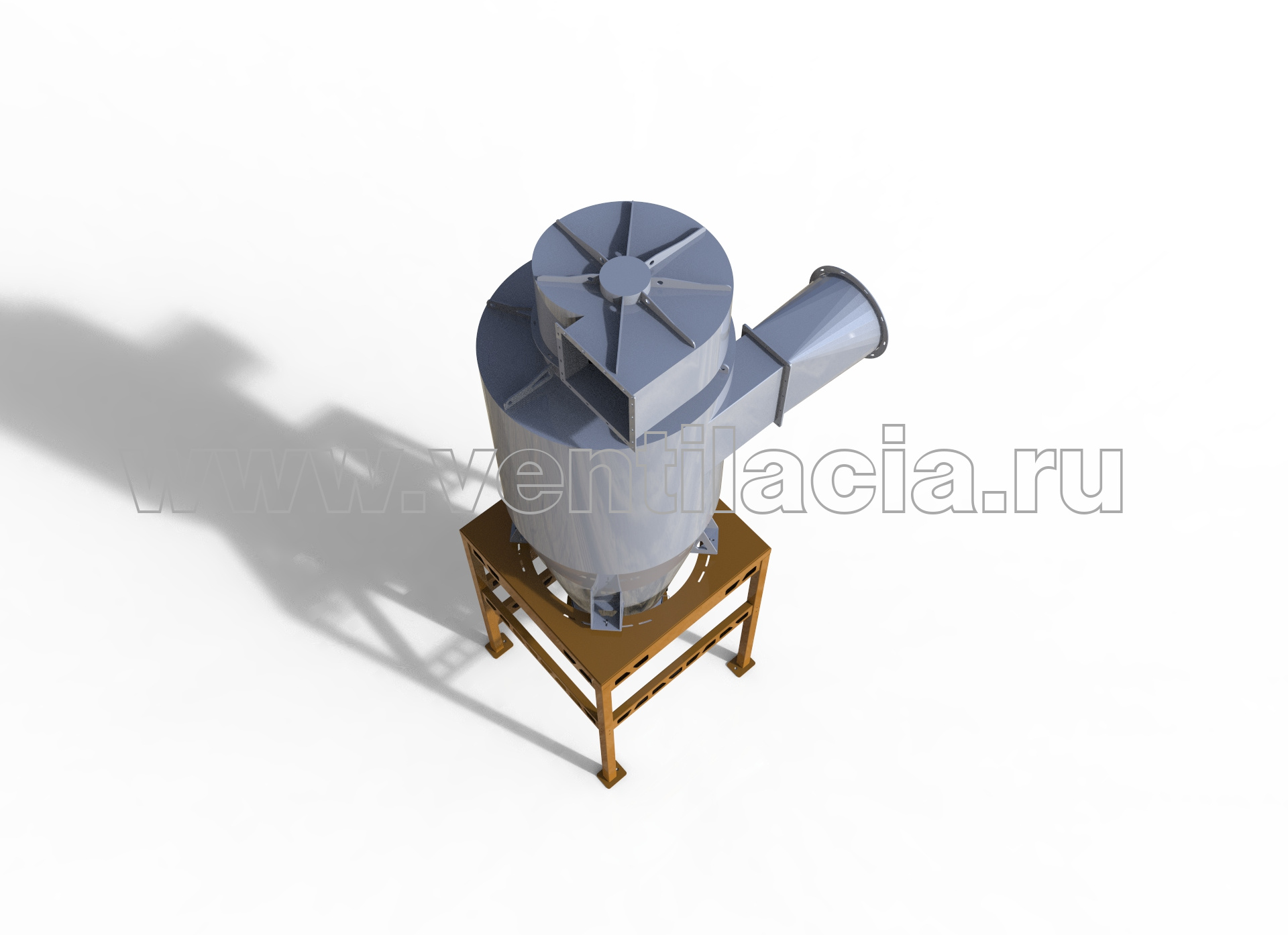

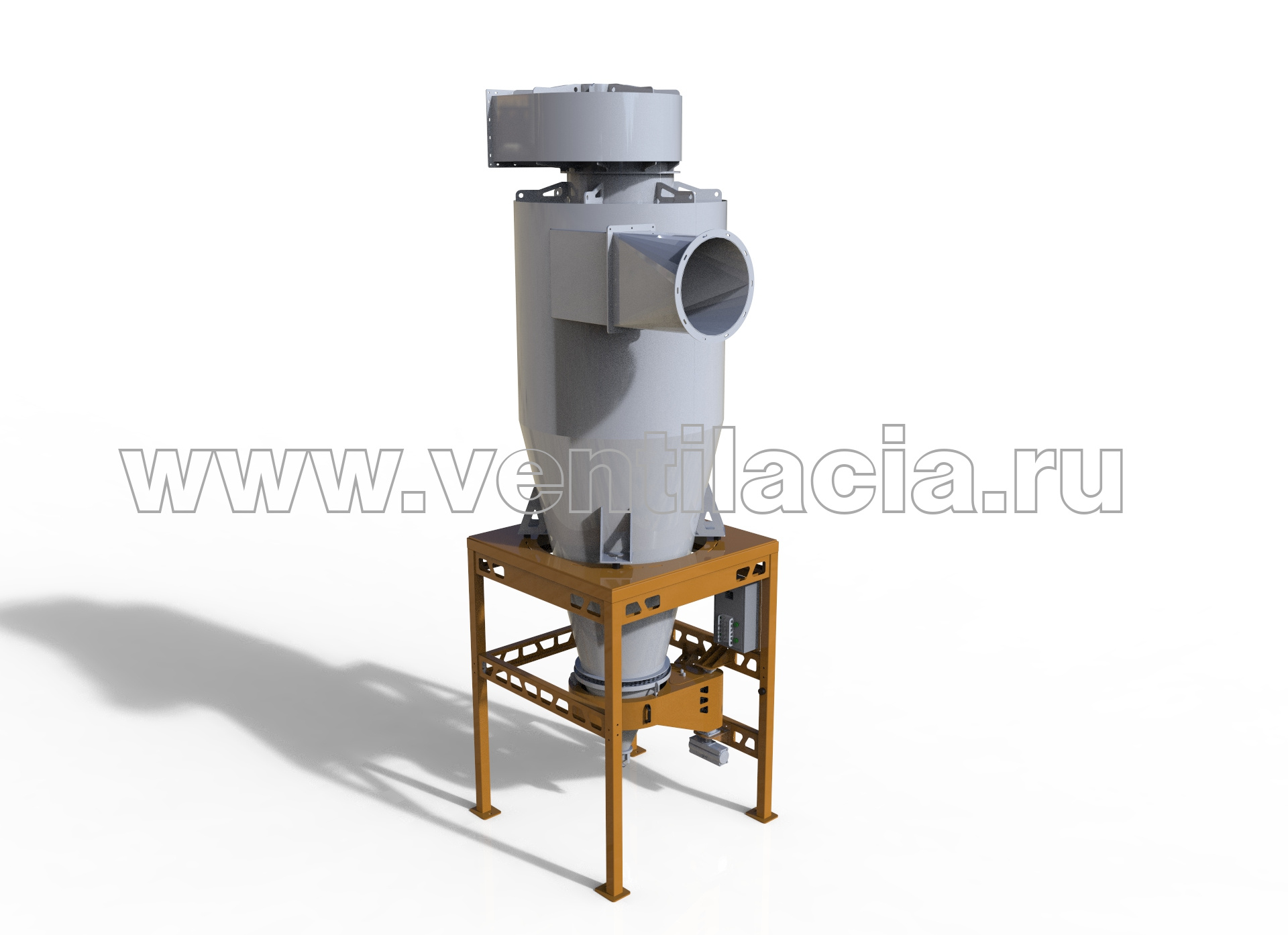

Циклон ЦПО-16
Циклон используется в автоматических линиях порошковой окраски с расходом воздуха от 10 000 до 16 000 кубических метров в час. Тело циклона полностью сварное, выполнено из стали толщиной 3 мм. Внутренняя поверхность шлифованная, внешняя окрашена.

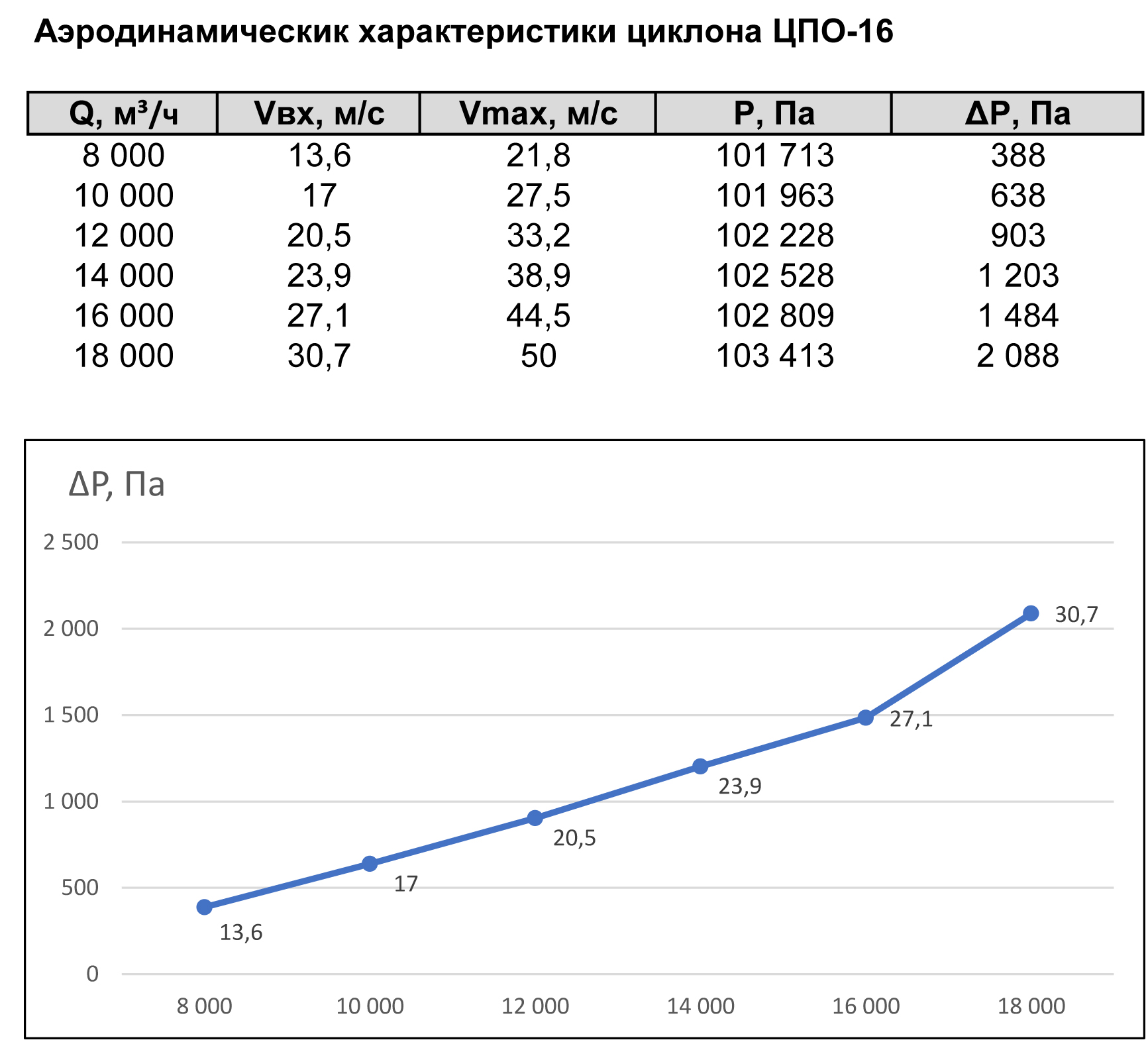

Циклон ЦПО-16
Комплект поставки:
1 – Тело циклона.
2 – Прямой центральный переход входного патрубка.

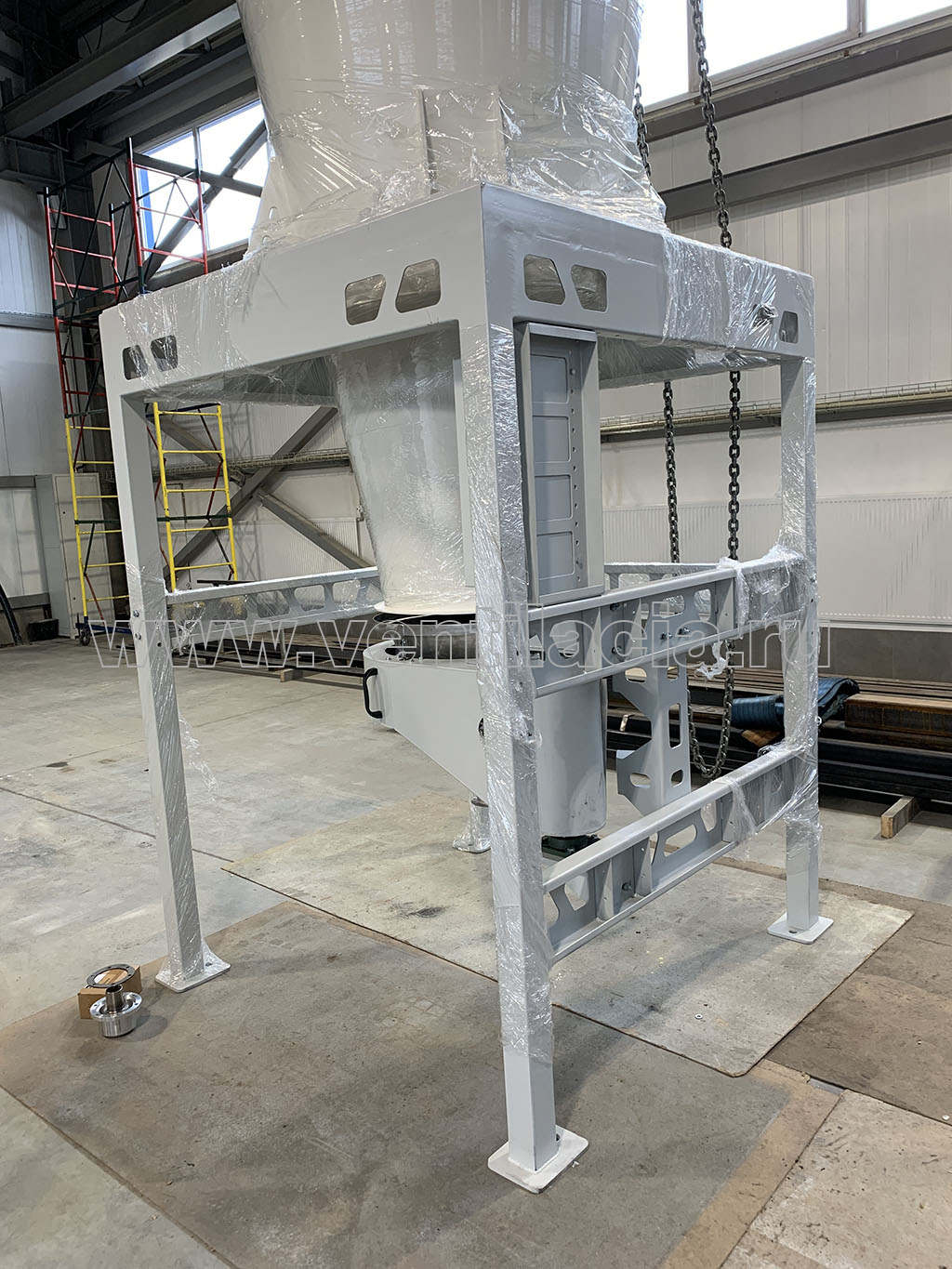

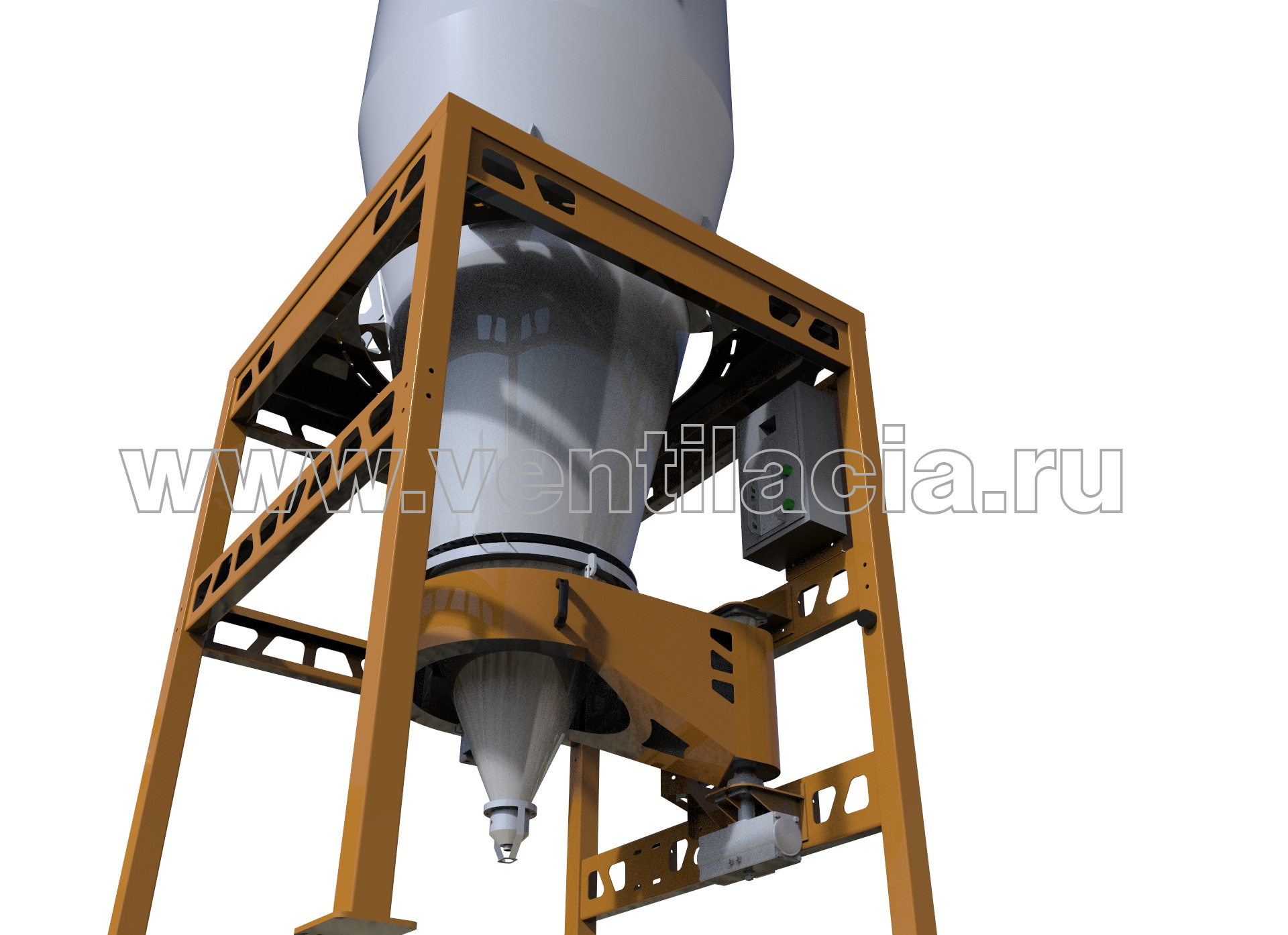

3 – Рама циклона с 4-мя виброизоляторами.

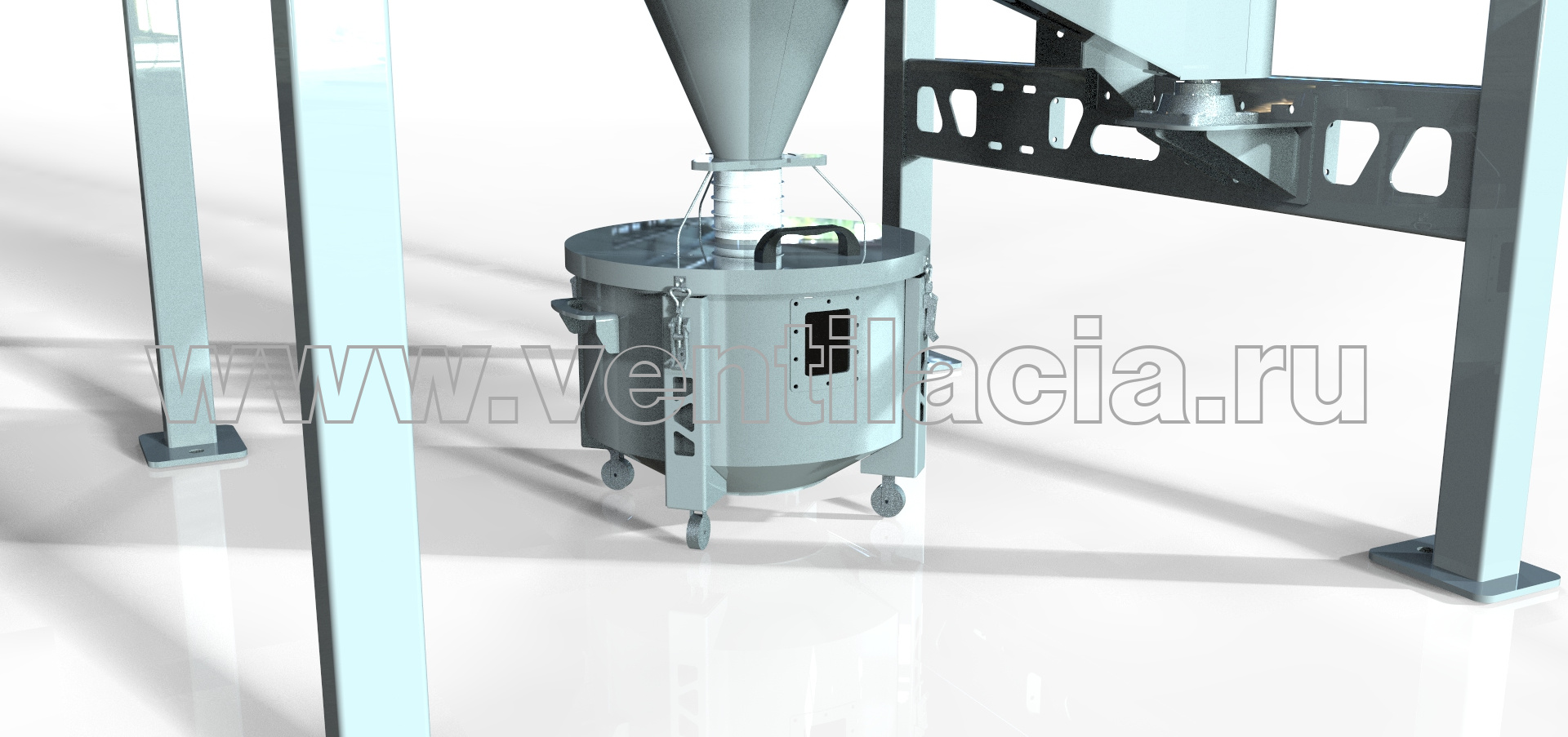

4 – Бункер-пылесборник.

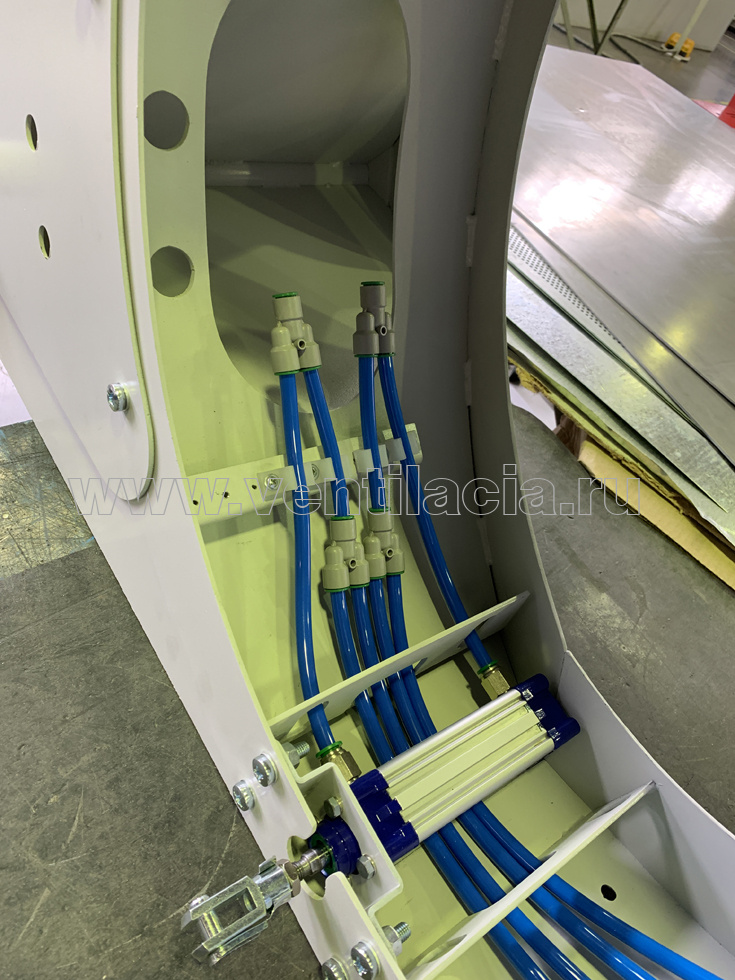

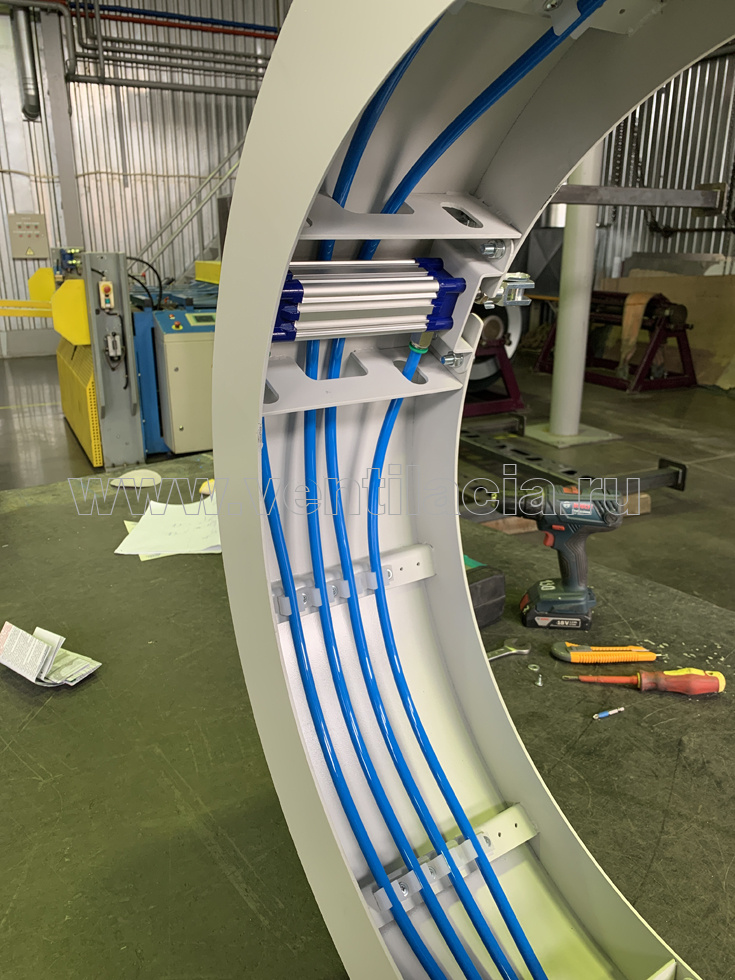

5 – Рука с интегрированным пневматическим прижимом.

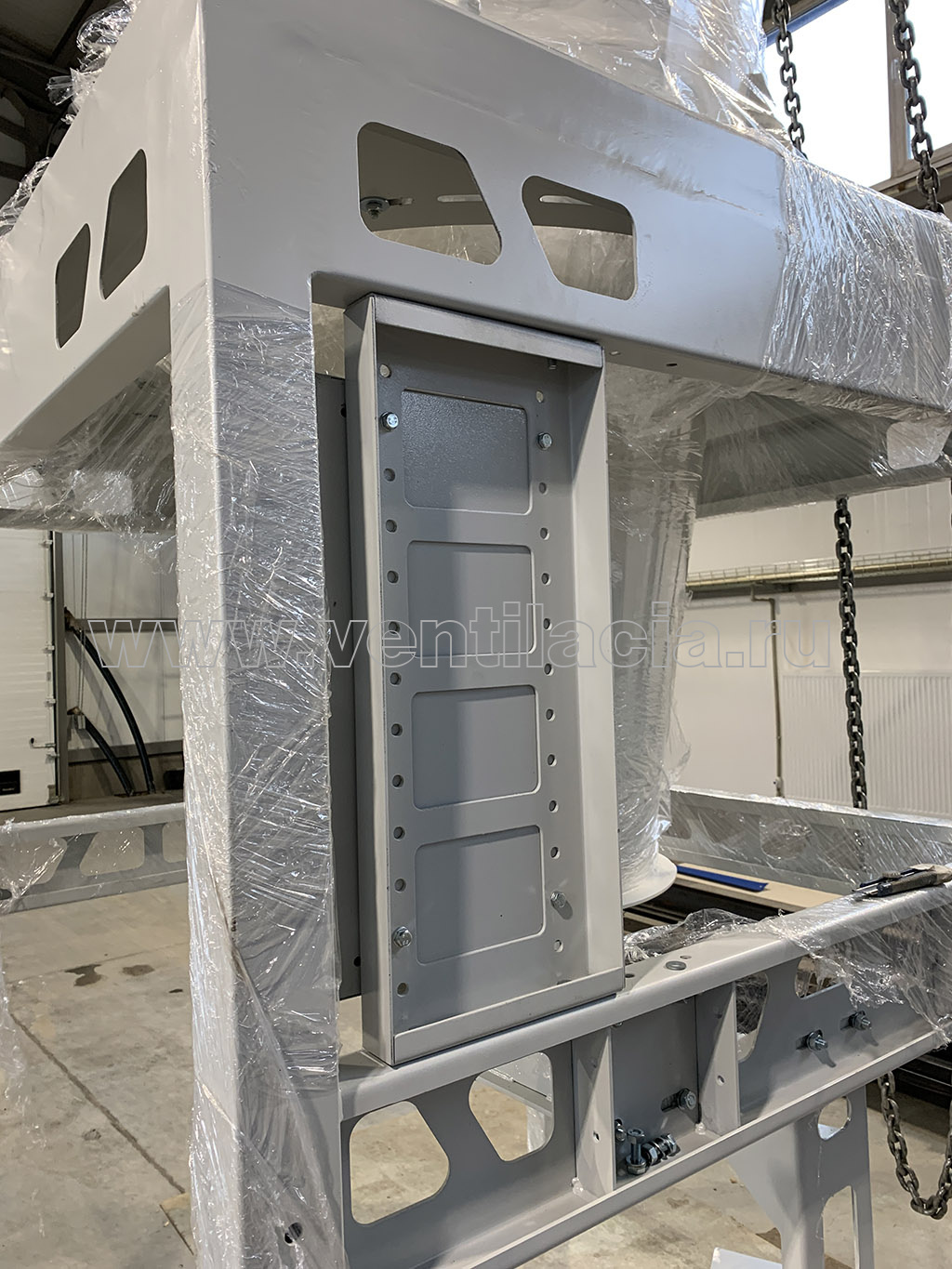

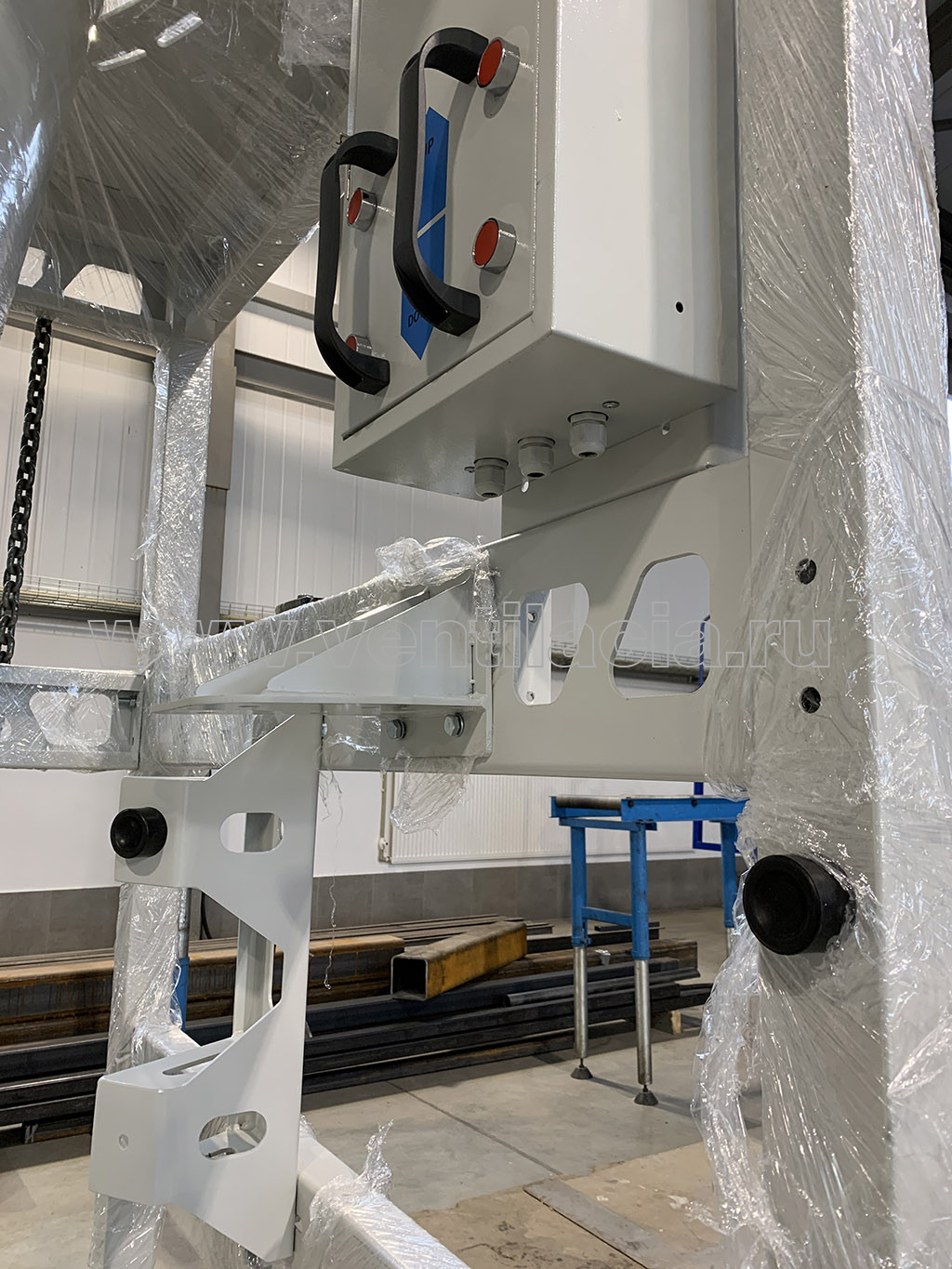

6 – Блок управления прижимом.

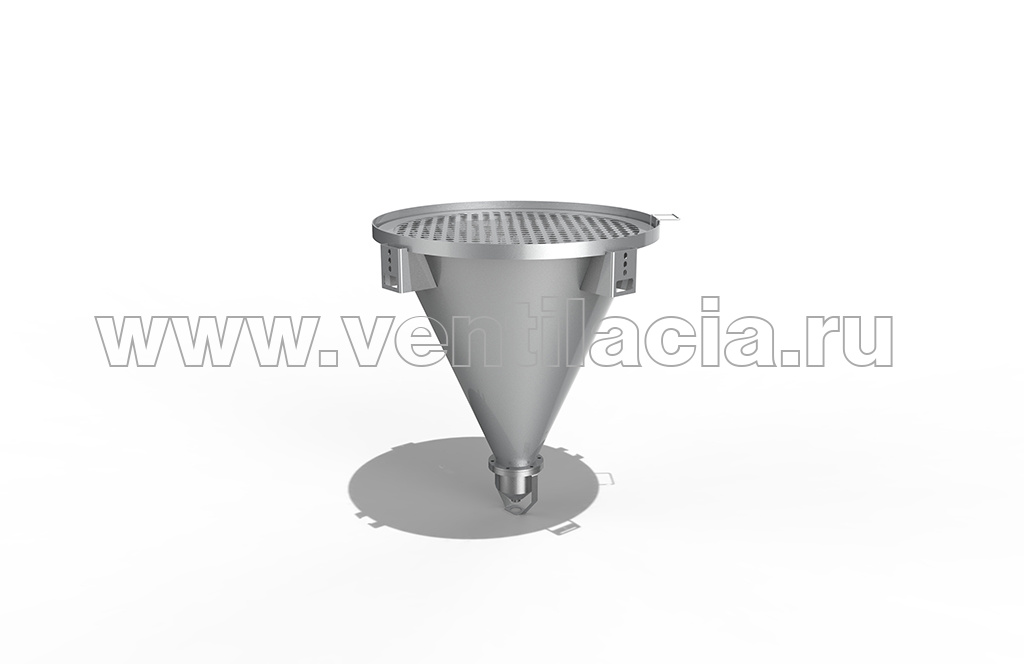

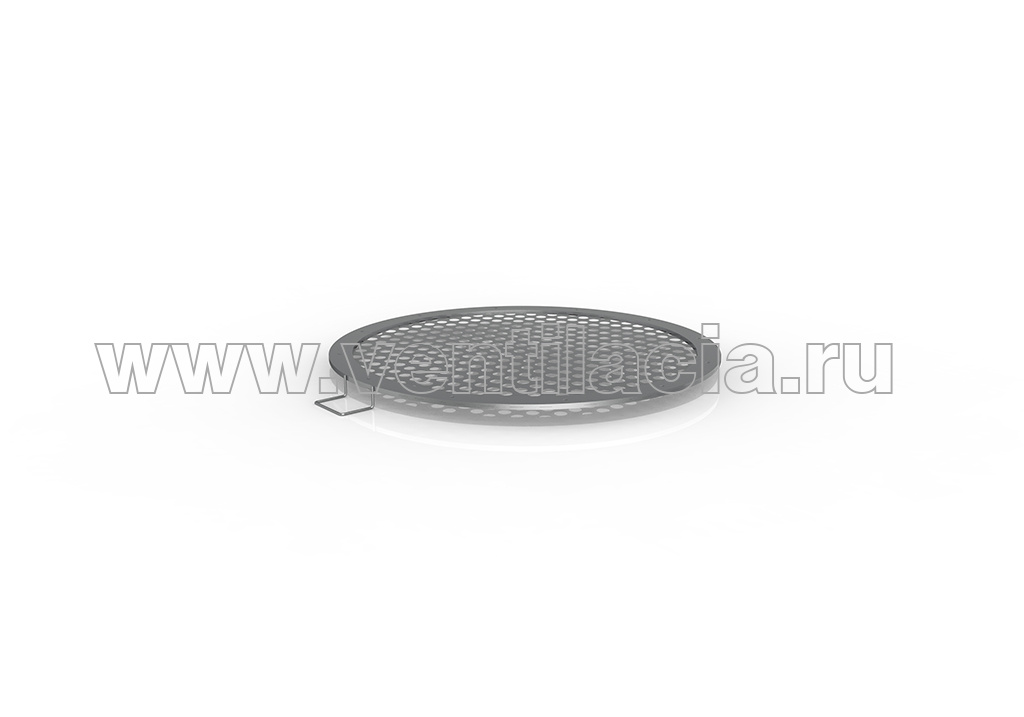

7 – Сетчатый фильтр (тканая сетка с размером ячейки 0,5 мм, диаметр проволоки 0,2 мм).
8 – Фиксирующий упор руки.
9 – Интерфейс для подключения насоса твердой фракции.
10 – Шариковый пневмовибратор S-30.
11 – Перемычки Рамы (2шт.).
12 – Демпферы (2шт.).
DWG 3,54 Мб
СкачатьSTEP 16,93 Мб
СкачатьPart (SolidWorks) 22,27 Мб
СкачатьRFA (Revit) 5,4 Мб
СкачатьДля получения модели с нужными размерами, пришлите запрос с размерами и наименованием изделия на почту 3dmodel@ventilacia.ru
